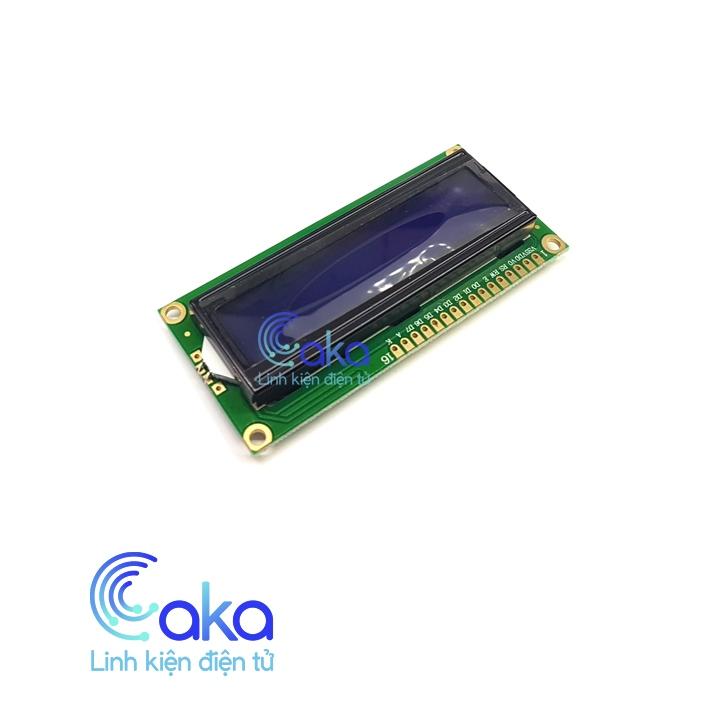

Màn hình LCD1602 xanh dương có khả năng hiển thị 2 dòng với mỗi dòng 16 ký tự, màn hình lcd16x2 có độ bền cao, rất phổ biến, nhiều code mẫu và dễ dàng sử dụng hơn nếu đi kèm mạch chuyển tiếp I2C.
Thông số kỹ thuật :
| Chân | Ký hiệu | Mô tả | Giá trị |
| 1 | VSS | GND | 0V |
| 2 | VCC | 5V | |
| 3 | V0 | Độ tương phản | |
| 4 | RS | Lựa chọn thanh ghi |
RS=0 (mức thấp) chọn thanh ghi lệnh RS=1 (mức cao) chọn thanh ghi dữ liệu |
| 5 | R/W | Chọn thanh ghi đọc/viết dữ liệu |
R/W=0 thanh ghi viết R/W=1 thanh ghi đọc |
| 6 | E | Enable | |
| 7 | DB0 | Chân truyền dữ liệu | 8 bit: DB0DB7 |
| 8 | DB1 | ||
| 9 | DB2 | ||
| 10 | DB3 | ||
| 11 | DB4 | ||
| 12 | DB5 | ||
| 13 | DB6 | ||
| 14 | DB7 | ||
| 15 | A | Cực dương led nền | 0V đến 5V |
| 16 | K | Cực âm led nền | 0V |
Màn hình LCD1602 xanh dương
