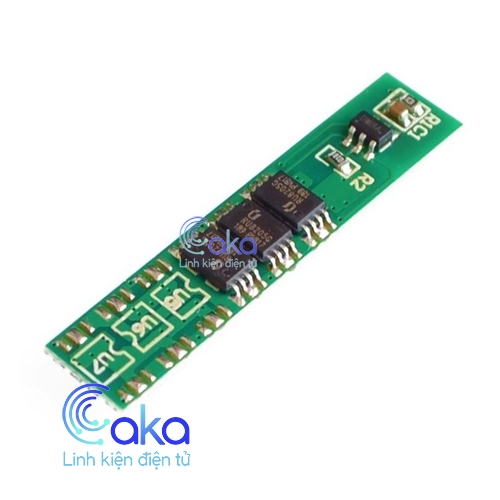

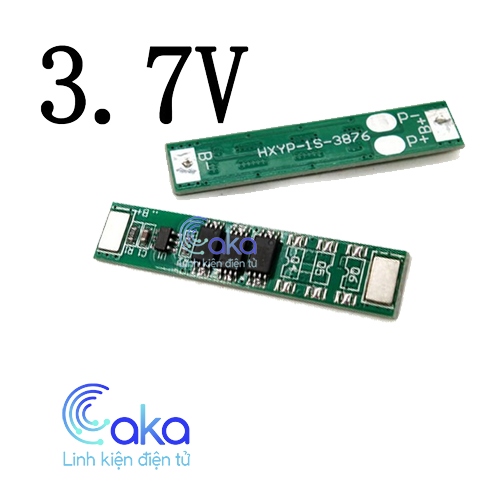

Mạch 1S 6A PIN 3.7V 3 MOS bảo vệ Pin Lithium

Mạch bảo vệ sạc và xả pin 18650 3.7V có chức năng bảo vệ quá tải, quá dòng, ngắn mạch, đặc biệt mạch cực kì nhỏ gọn, dễ lắp đặt.

Tính Năng

Mạch sạc xả bảo vệ pin 3.7v. Có thể lắp thêm nhiều pin mắc song song để phù hợp với dòng tải mạch.

Thông Số Kỹ Thuật

+ Mạch sạc và bảo vệ cell pin Li-ion 1S 4.2v 12a.
+ Sử dụng sạc: 4.2V Li-ion.
+ Điện thế xả cạn: 2.75v.
+ Điện thế sạc đầy: 4.2v.
+ Dòng xả liên tục tối đa: 12A.
+ Dòng xả quá tải tối đa: 15A.
+ Chức năng: Sạc và bảo vệ cell Li-ion, dùng trong pin có mức điện thế từ 3.6v - 4.2v.

LƯU Ý 1:

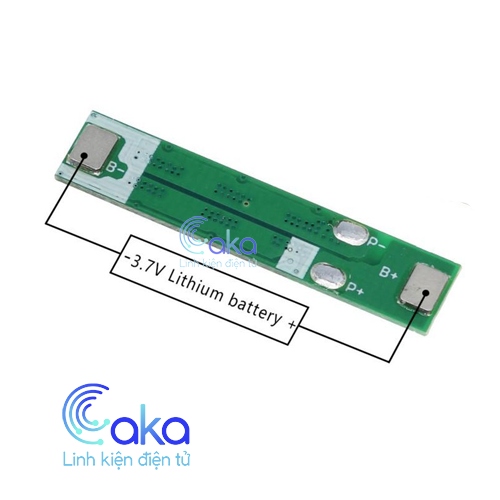

Các chân P- và P+ là ngõ ra Tải và Sạc. Không sử dụng đồng thời ngõ này 2 chức năng cùng lúc. Nghĩa là sạc thì không mở máy và nếu mở máy thì rút sạc khỏi mạch pin.
Khi sử dụng tải loại động cơ chổi than, tụ điện (10uF-1000uF) phải được kết nối song song với các cực dương và cực âm của động cơ để ngăn điện áp tăng vọt do động cơ tạo ra gây nhiễu cho bảng bảo vệ hoặc làm hỏng MOSFET.
Nếu đo đầu ra P+,P- không có áp sau khi đã ráp mạch vô cell pin ,bạn hãy cắm sạc có điện áp 4,2v vô mạch để kích điện áp.

LƯU Ý 2:

Khách hàng đã mua mạch này mặc định có kiến thức về an toàn pin lithium. Nếu pin hoặc mạch bị hỏng hoặc thậm chí phát nổ do đấu nối ,sạc không đúng cách cửa hàng sẽ không chịu trách nhiệm cho bất kỳ thiệt hại nào.
