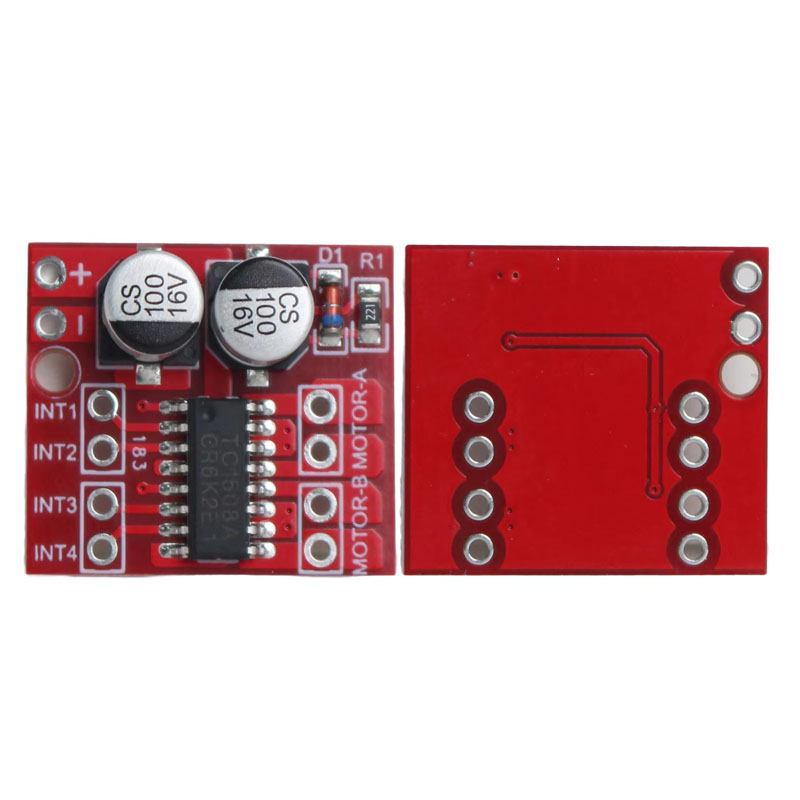

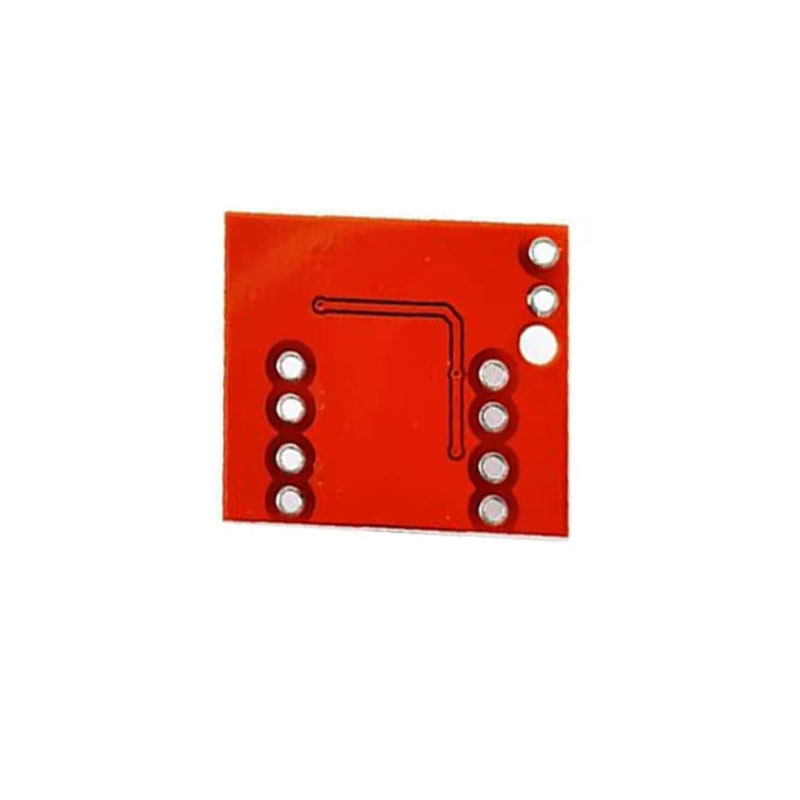

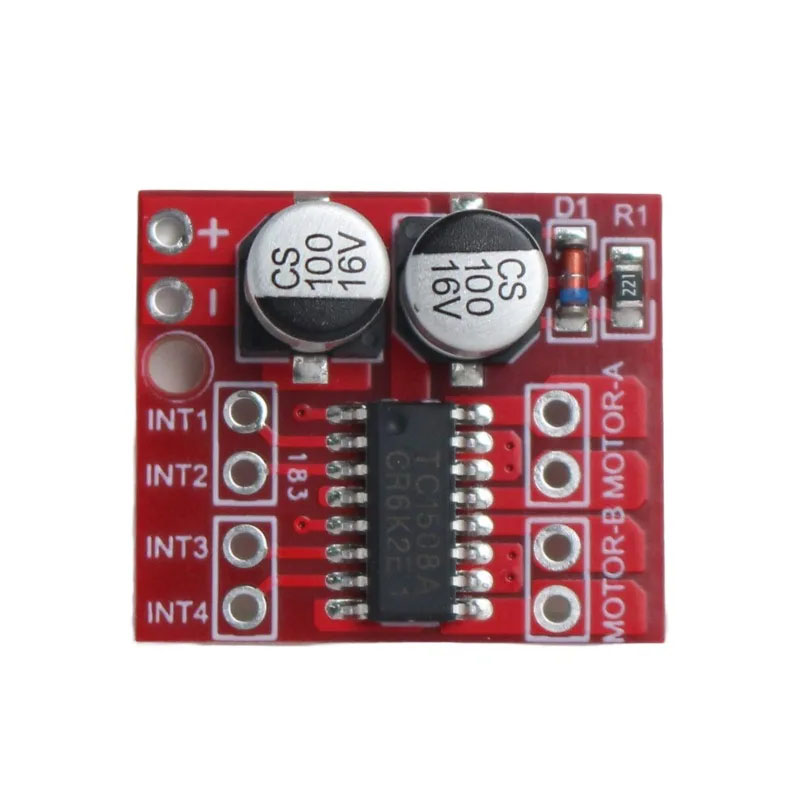

Module Driver MX1508 Điều Khiển Động Cơ Mini

Mạch điều khiển động cơ Mini MX1508 là module driver cầu H kép (Dual H-Bridge) chuyên dùng để điều khiển động cơ DC và động cơ bước trong các ứng dụng robot mini và DIY.

Module sử dụng IC MX1508 với thiết kế nhỏ gọn, hiệu suất cao và khả năng điều khiển:

- 2 động cơ DC độc lập
- 1 động cơ bước 4 dây
- Điều chỉnh tốc độ bằng PWM
- Đảo chiều quay động cơ

MX1508 sử dụng MOSFET công suất giúp giảm nhiệt lượng tỏa ra và tăng hiệu suất hoạt động so với các dòng driver truyền thống.

Module hoạt động với điện áp rộng từ 2V đến 10V DC và hỗ trợ dòng tải liên tục khoảng 1.5A mỗi kênh, dòng đỉnh tối đa đến 2.5A.

Kích thước nhỏ gọn khoảng 25mm x 21mm giúp dễ dàng tích hợp vào:

- Robot mini
- Xe dò line
- Robot tránh vật cản
- Xe điều khiển DIY
- Arduino và ESP32
- Các dự án STEM

Module hỗ trợ tín hiệu điều khiển mức TTL và tương thích tốt với:

- Arduino
- ESP32
- STM32
- Raspberry Pi
- Vi điều khiển AVR / PIC

MX1508 có tích hợp bảo vệ quá nhiệt giúp module hoạt động ổn định và an toàn hơn trong các ứng dụng robot mini.

Ưu Điểm Nổi Bật

- Kích thước mini nhỏ gọn
- Điều khiển 2 động cơ DC độc lập
- Hỗ trợ PWM điều chỉnh tốc độ
- Đảo chiều động cơ dễ dàng
- Hiệu suất cao, ít nóng
- Tích hợp bảo vệ quá nhiệt
- Phù hợp robot mini và Arduino

Thông Số Kỹ Thuật

- Model: MX1508
- Loại driver: Dual H-Bridge
- IC điều khiển: MX1508
- Điện áp hoạt động motor: 2V ~ 10V DC
- Điện áp logic: 1.8V ~ 7V DC
- Dòng tải liên tục: 1.5A mỗi kênh
- Dòng đỉnh tối đa: 2.5A
- Điều khiển PWM: Có
- Điều khiển đảo chiều: Có
- Điều khiển động cơ bước: Có
- Số kênh điều khiển: 2
- Bảo vệ quá nhiệt: Có
- Kích thước: Khoảng 25mm x 21mm
