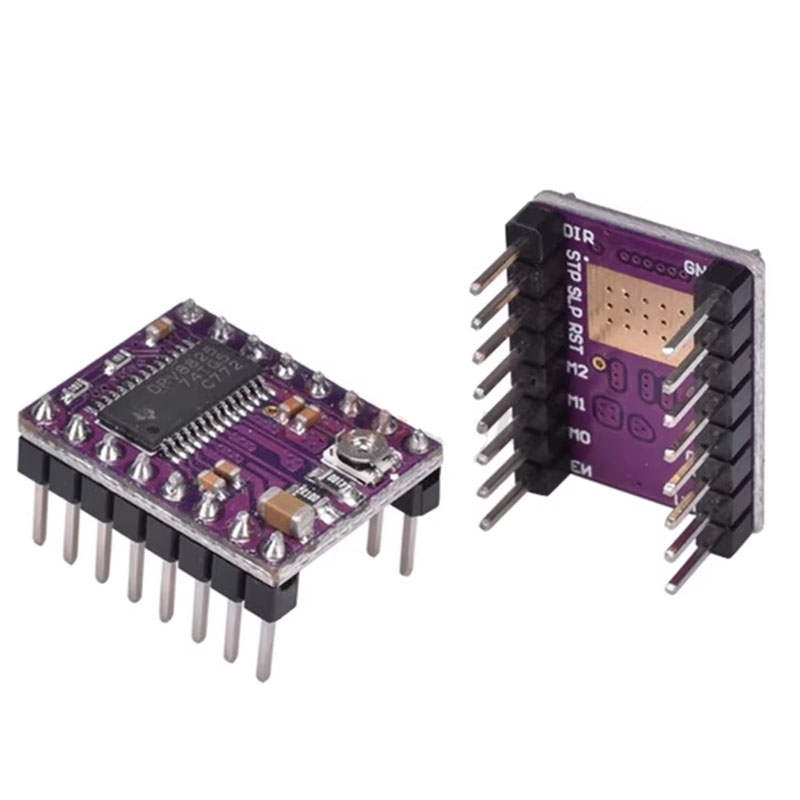

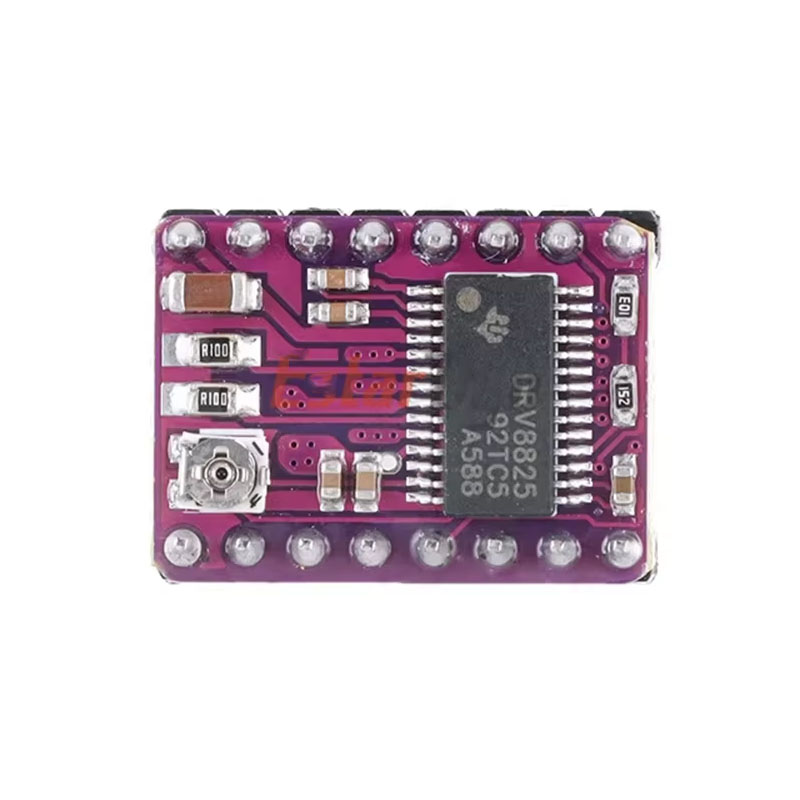

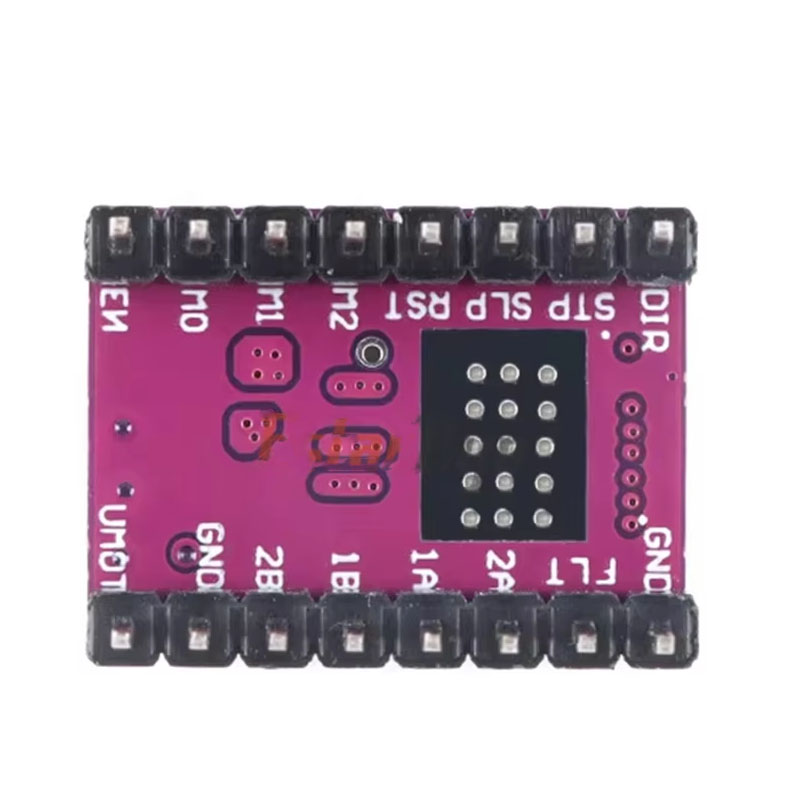

Module Driver DRV8825 Điều Khiển Động Cơ Bước

Mạch điều khiển động cơ bước DRV8825 là module driver công suất cao chuyên dùng để điều khiển động cơ bước bipolar trong các ứng dụng CNC, máy in 3D và tự động hóa.

Module sử dụng IC DRV8825 của Texas Instruments với khả năng điều khiển dòng lớn và hỗ trợ vi bước lên đến 1/32 step giúp động cơ hoạt động mượt và chính xác hơn.

DRV8825 có sơ đồ chân tương thích với module A4988 nên có thể thay thế trực tiếp trong nhiều hệ thống sử dụng RAMPS 1.4 hoặc CNC Shield V3.

Module hỗ trợ:

- Điều khiển STEP/DIR đơn giản
- Điều chỉnh giới hạn dòng bằng biến trở
- Hỗ trợ vi bước Full, 1/2, 1/4, 1/8, 1/16 và 1/32 step
- Bảo vệ quá nhiệt và quá dòng
- Bảo vệ ngắn mạch

DRV8825 hoạt động ổn định với điện áp motor rộng từ 8.2V đến 45V và hỗ trợ dòng tải cao đến khoảng 2.5A khi được tản nhiệt tốt.

Ứng dụng phổ biến:

- Máy in 3D
- CNC mini
- Robot tự động
- Điều khiển động cơ bước NEMA17
- Arduino và DIY
- Hệ thống tự động hóa
- Máy khắc laser mini

Ưu Điểm Nổi Bật

- Hỗ trợ vi bước đến 1/32 step
- Điều chỉnh dòng động cơ dễ dàng
- Dòng tải tối đa đến 2.5A
- Tương thích A4988
- Hỗ trợ STEP và DIR
- Tích hợp bảo vệ quá nhiệt
- Phù hợp máy in 3D và CNC

Thông Số Kỹ Thuật

- Model: DRV8825
- IC điều khiển: DRV8825
- Loại động cơ hỗ trợ: Stepper Motor Bipolar
- Điện áp motor: 8.2V ~ 45V DC
- Điện áp logic: 2.5V ~ 5.25V
- Dòng liên tục: 1.5A
- Dòng đỉnh tối đa: 2.2A ~ 2.5A
- Chế độ vi bước: Full, 1/2, 1/4, 1/8, 1/16, 1/32
- Giao tiếp điều khiển: STEP / DIR
- Điều chỉnh dòng: Biến trở onboard
- Bảo vệ quá nhiệt: Có
- Bảo vệ quá dòng: Có
- Tương thích: RAMPS 1.4, CNC Shield V3
