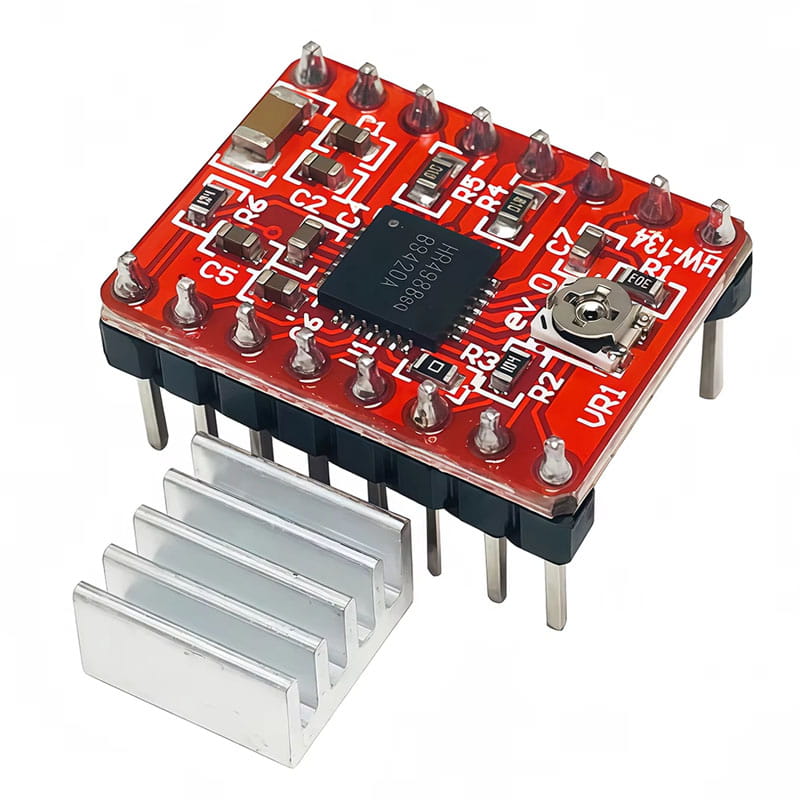

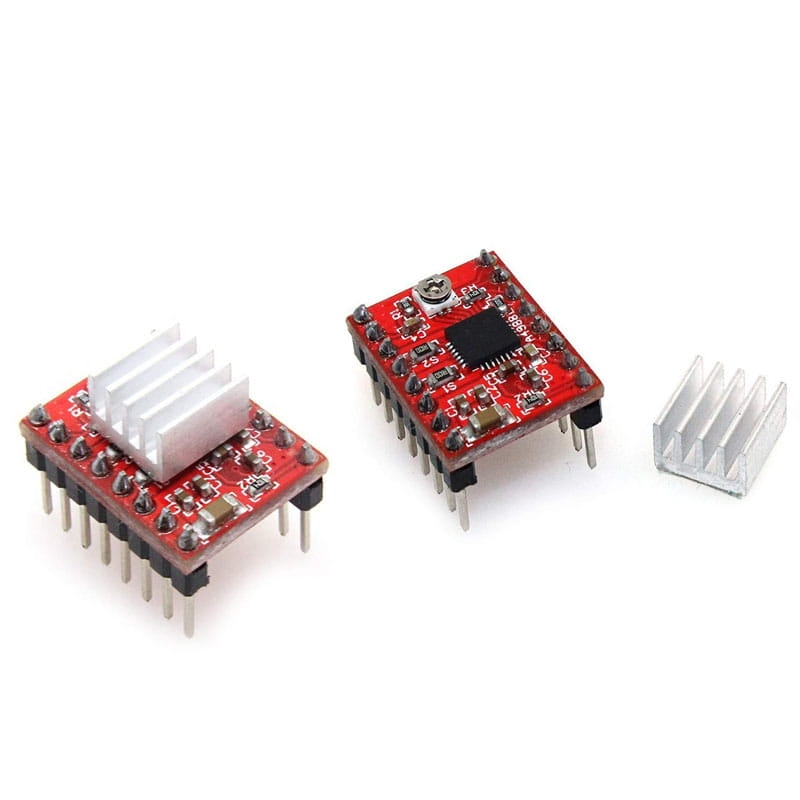

Module Driver A4988 Điều Khiển Động Cơ Bước

Mạch điều khiển động cơ bước A4988 là module driver chuyên dùng để điều khiển động cơ bước bipolar trong các hệ thống CNC, máy in 3D và robot tự động.

Module sử dụng IC A4988 của Allegro với khả năng điều khiển động cơ chính xác và hỗ trợ vi bước giúp động cơ hoạt động mượt hơn.

A4988 hỗ trợ:

- Điều khiển STEP/DIR đơn giản
- Điều chỉnh giới hạn dòng bằng biến trở
- Hỗ trợ vi bước Full, 1/2, 1/4, 1/8 và 1/16 step
- Bảo vệ quá nhiệt
- Bảo vệ quá dòng
- Bảo vệ ngắn mạch

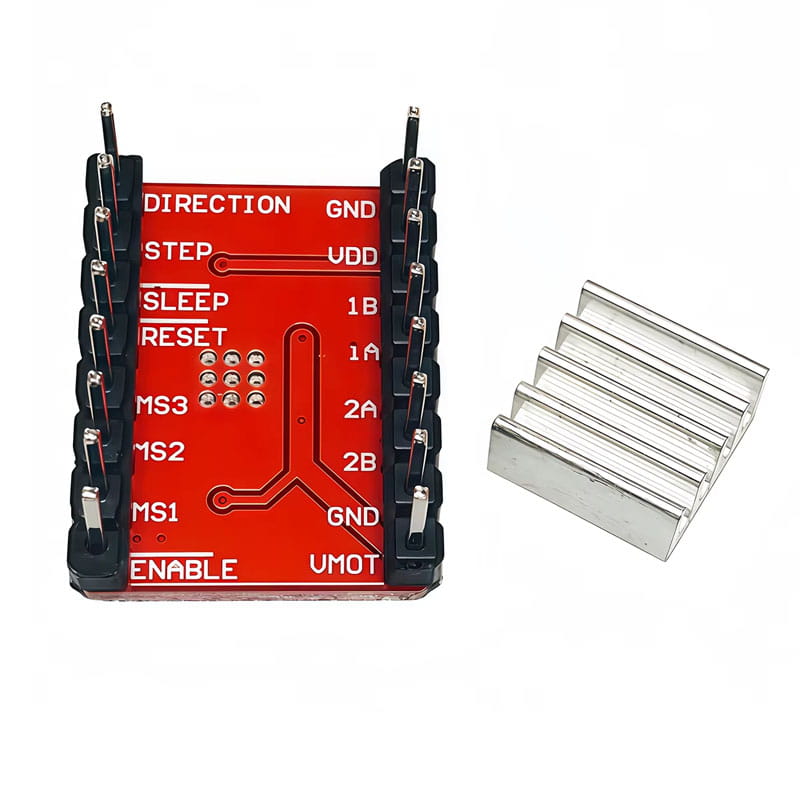

Module có sơ đồ chân tiêu chuẩn tương thích với:

- RAMPS 1.4
- CNC Shield V3
- Arduino
- Máy in 3D RepRap

A4988 hoạt động với điện áp motor từ 8V đến 35V và hỗ trợ dòng tải tối đa khoảng 2A khi được tản nhiệt tốt.

Ứng dụng phổ biến:

- Máy in 3D
- CNC mini
- Điều khiển động cơ bước NEMA17
- Robot tự động
- Máy khắc laser
- Arduino và DIY
- Hệ thống tự động hóa

Ưu Điểm Nổi Bật

- Hỗ trợ vi bước đến 1/16 step
- Điều chỉnh dòng động cơ dễ dàng
- Điều khiển STEP và DIR đơn giản
- Tương thích RAMPS và CNC Shield
- Tích hợp bảo vệ quá nhiệt
- Kích thước nhỏ gọn
- Phù hợp máy in 3D và CNC

Thông Số Kỹ Thuật

- Model: A4988
- IC điều khiển: A4988
- Loại động cơ hỗ trợ: Stepper Motor Bipolar
- Điện áp motor: 8V ~ 35V DC
- Điện áp logic: 3V ~ 5.5V
- Dòng liên tục: 1A
- Dòng tối đa: 2A
- Chế độ vi bước: Full, 1/2, 1/4, 1/8, 1/16
- Giao tiếp điều khiển: STEP / DIR
- Điều chỉnh dòng: Biến trở onboard
- Bảo vệ quá nhiệt: Có
- Bảo vệ quá dòng: Có
- Tương thích: RAMPS 1.4, CNC Shield V3
