Màn hình LCD hiển thị Mạch EGS002-EG8010

Thương hiệu Caka Mã SP CK2358 Tình trạng Còn hàng
85.000₫
Đang cập nhật
Kích thước
Số lượng:
Lazada Shopee Sendo

Liên hệ mua hàng

Tổng đài: 0963631012

EG8010 là một kỹ thuật số, có chức năng rất tốt mang lại khả năng điều khiển thời gian chết cho chip biến tần sóng sin tinh khiết, được sử dụng trong cấu trúc chuyển đổi nguồn DC-DC-AC hai giai đoạn hoặc biến áp tần số nguồn DC-AC một tầng Bộ tạo dao động tinh thể thạch anh 12MHz bên ngoài, để đạt được độ chính xác cao và độ méo sóng hài rất nhỏ, biến tần sóng hình sin tinh khiết 50Hz hoặc 60Hz ASIC. Chip sử dụng công nghệ CMOS, tích hợp bên trong của máy phát sin SPWM, mạch điều khiển thời gian chết, phạm vi hệ số nhân, mạch khởi động mềm, mạch bảo vệ, giao diện nối tiếp RS232 và mô-đun trình điều khiển LCD nối tiếp 1602.



Thông số kỹ thuật :



  • Điện áp: 5VDC

  • Pin thiết lập bốn loại tần số đầu ra sóng sin tinh khiết: tần số cố định 50 hz sóng sin thuần; 60 hz cố định sóng sin tinh khiết; Tần số sóng hình sin tinh khiết 0-100 hz có thể điều chỉnh; 0-400 hz tần số sóng sin tinh khiết có thể điều chỉnh.

  • Điều chế đơn cực và lưỡng cực

  • Đi kèm với điều khiển băng chết, pin thiết lập 4 thời gian chết: 300nS thời gian chết; Thời gian chết 500nS; Thời gian chết 1.0uS; Thời gian chết 1,5uS

  • Bộ dao động tinh thể 12 MHz bên ngoài

  • PWM tần số sóng mang 23,4KHz

  • Điện áp, dòng điện, phản hồi nhiệt độ thời gian thực

  • Bảo vệ quá áp, thiếu điện áp, quá dòng và quá nhiệt

  • Chốt chế độ khởi động mềm cài đặt thời gian đáp ứng của 1S

  • Giao tiếp nối tiếp để đặt điện áp đầu ra, tần số và các tham số khác Bên ngoài

  • Cổng nối tiếp ngoài 128 * 32 Mô-đun LCD 1602 hiển thị điện áp, tần số, nhiệt độ và dòng điện của biến tần và các thông tin khác.

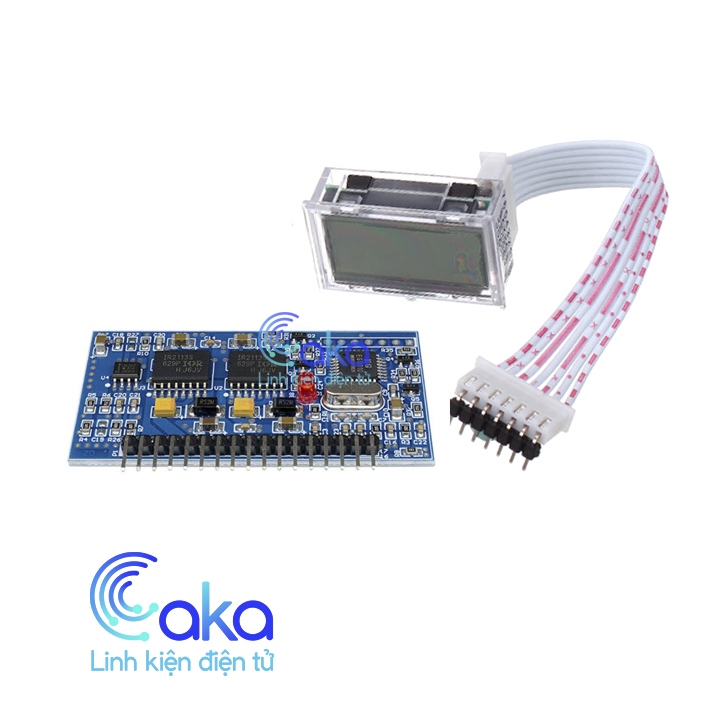

Màn hình LCD hiển thị Mạch EGS002-EG8010

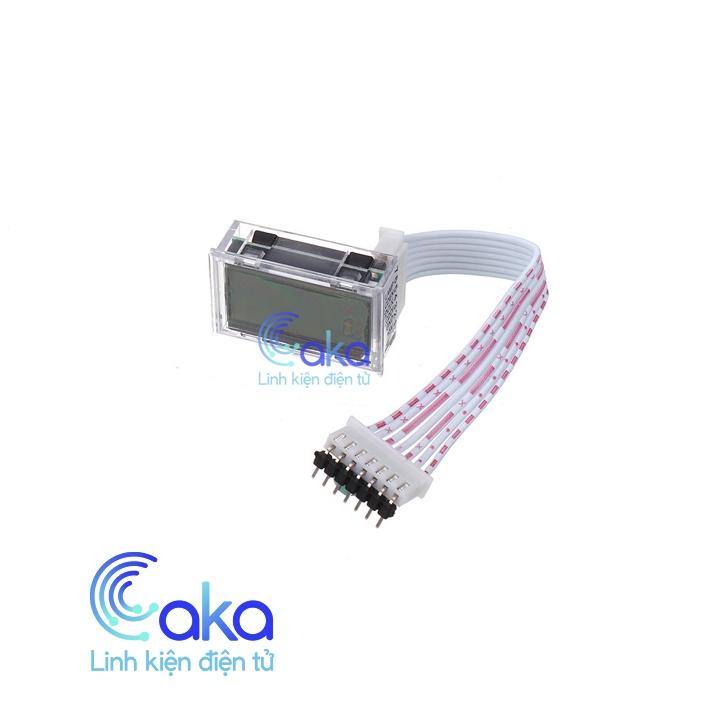

Màn hình LCD hiển thị Mạch Sóng Sin EGS002-EG8010
