Mạch Sạc Dự Phòng Sạc Nhanh QC3.0 18W IC IP5328P

Mạch Sạc Dự Phòng được sử dụng để chế các hộp sạc dự phòng sử dụng pin Lithium (3.7~4.2VDC), mạch hỗ trợ hầu hết các chuẩn sạc Smartphone mới nhất hiện nay: Fast Charge, PD, QC3.0, FCP, AFC, MTK, SFCP với công suất sạc tối đa lên đến 18W.

Thông số kỹ thuật:

• - IC chính: IP5328P
• - Điện áp đầu vào: 5VDC (cổng Micro USB hoặc USB-C), hỗ trợ chuẩn cấp nguồn : FCP, AFC, SFCP, Fast Charge Input
• - Điện áp đầu ra: 5VDC, công suất đầu ra tối đa 18W:
  • + 2 cổng USB-A  là cổng Output (chỉ hỗ trợ sạc) hỗ trợ hỗ trợ các chuẩn sạc: Fast Charge, QC3.0, FCP, AFC, MTK, SFCP
  • + Cổng USB-C là cổng Input / Output (vừa có thể sạc vừa có thể cấp nguồn):
    • Chuẩn Input: FCP, AFC, SFCP, Fast Charge Input
    • Chuẩn Output: PD, Fast Charge, QC3.0, FCP, AFC, MTK, SFC
• - Pin sử dụng ở đầu vào: Pin Lipo hoặc Pin 18650 mắc song song (3.7~4.2VDC) cấp vào hai chân B+ và B- (lưu ý không cấp ngược nguồn sẽ làm cháy mạch ngay lập tức).
• - Hiệu suất chuyển đổi: 95%
• - 4 đèn hiển thị trạng thái sạc: 25% - 50% - 75% - 100%.
• - Kích thước: 65 x 32.5mm.

Lưu ý:

• - Muốn mạch cấp được dòng cao để có thể sạc cho các loại thiết bị Smartphone cần phải có cell pin tốt có dung lượng và dòng xả cao.
• - 2 cổng USB-A  là cổng Output (chỉ hỗ trợ sạc) hỗ trợ hỗ trợ các chuẩn sạc: Fast Charge, QC3.0, FCP, AFC, MTK, SFCP
• - Cổng USB-C là cổng Input / Output (vừa có thể sạc vừa có thể cấp nguồn):
  • + Chuẩn Input: FCP, AFC, SFCP, Fast Charge Input
  • + Chuẩn Output: PD, Fast Charge, QC3.0, FCP, AFC, MTK, SFCP
• - Cổng Micro USB là cổng Input (chỉ hỗ trợ cấp nguồn) với chuẩn cấp nguồn: FCP, AFC, SFCP, Fast Charge Input

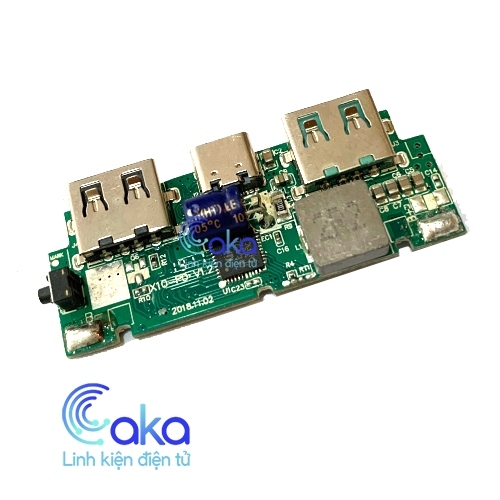

Hình ảnh Mạch Sạc Dự Phòng Sạc Nhanh QC3.0 18W IC IP5328P

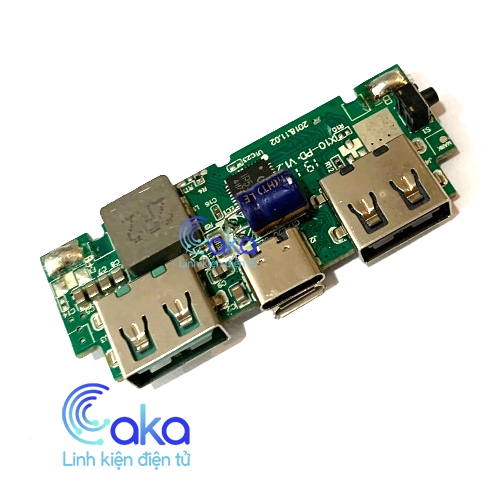

Hình ảnh mặt sau: Mạch Sạc Dự Phòng Sạc Nhanh QC3.0 18W IC IP5328P
