Mạch cảm biến ánh sáng quang trở dùng transitor đơn giản

02/10/2020 Đăng bởi: pham van hiep

Kiến thức cần có.
Quang trở là gì?
“Điện trở quang hay quang trở, photoresistor, photocell, LDR (tiếng Anh: Light-dependent resistor), là linh kiện điện tử chế tạo bằng chất đặc biệt có điện trở thay đổi giảm theo ánh sáng chiếu vào. Đó là điện trở phi tuyến, phi ohmic. Quang trở được dùng làm cảm biến nhạy sáng trong các mạch dò, như trong mạch đóng cắt đèn chiếu bằng kích hoạt của sáng tối.

Transistor BC547.

BC547 là transistor loại npn, có cấu tạo chân và thông số như hình bên dưới. Transistor dẫn khi VBE>0.7 (vì transistor này được làm bằng chất bán dẫn silic), transistor không dẫn khi VBE

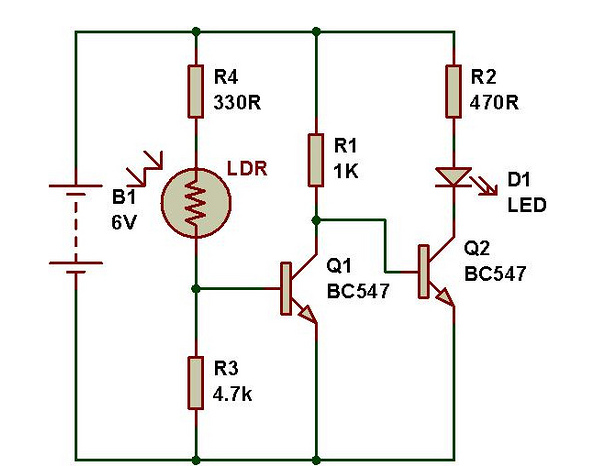

Nguyên lý hoạt động:

Khi chặn ánh sáng chiếu vào quang trở, điện trở LDR tăng, dòng IB nhỏ, VBE(Q1)<0.7, Q1 không dẫn, vì vậy điện áp đầu vào không đi qua cực CE của Q1 mà qua điện trở R1 vào cực B của Q2, VBE(2) > 0.7, Q2 dẫn, điện áp đầu vào đi qua R2 qua led làm led sáng và chạy vào cực E nối mass của Q2. Kết luận: Khi không có ánh sáng à led sáng..

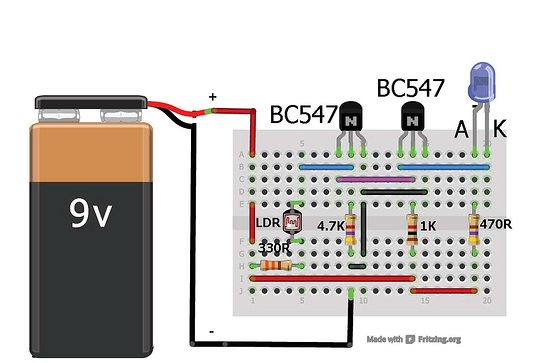

Hình ảnh linh kiện trên board thực nghiệm:
