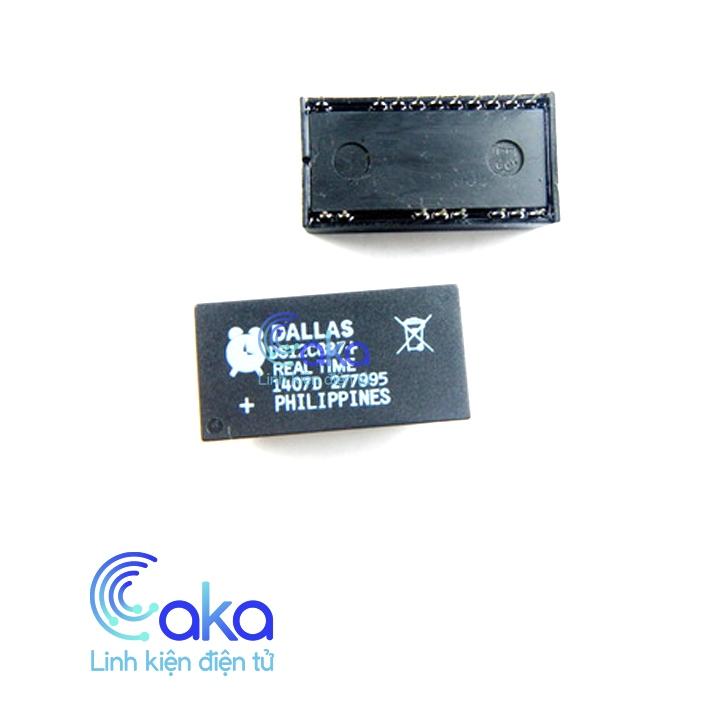

DS12C887

DS12C887

• Điện áp hoạt động bình thường cho phép đọc và ghi : 4,25V< VCC <5V

• Điện áp hoạt động nhưng không cho phép đọc ghi : 3V≤VCC≤4.25V

DS12C887

Thông số kĩ thuật :

• Sử dụng Vbat nội khi VCC<3V

• Giá trị thời gian trả về là mã nhị phân hoặc mã BCD

• Có 2 chế độ 24h hoặc 12h với AM và PM

• Hỗ trợ 128 byte RAM với 15 byte để lưu giá trị thời gian và các dữ liệu điều khiển ,113 byte tùy người dùng sử dụng.

Sơ đồ chân và chức năng :

MOT- Lựa chọn loại bus
NC - Bỏ trống
AD0-AD7 – Bus đa hợp địa chỉ / dữ liệu
CS – Ngõ vào lựa chọn RTC
AS –Chốt địa chỉ
DS – Chốt data
R/W – Ngõ vào đọc ghi
RESET - Ngõ vào reset
IRQ – Ngõ ra yêu cầu ngắt
SQW – Ngõ ra xung vuông
VCC – Nguồn cấp
GND – Mass

DS12C887
