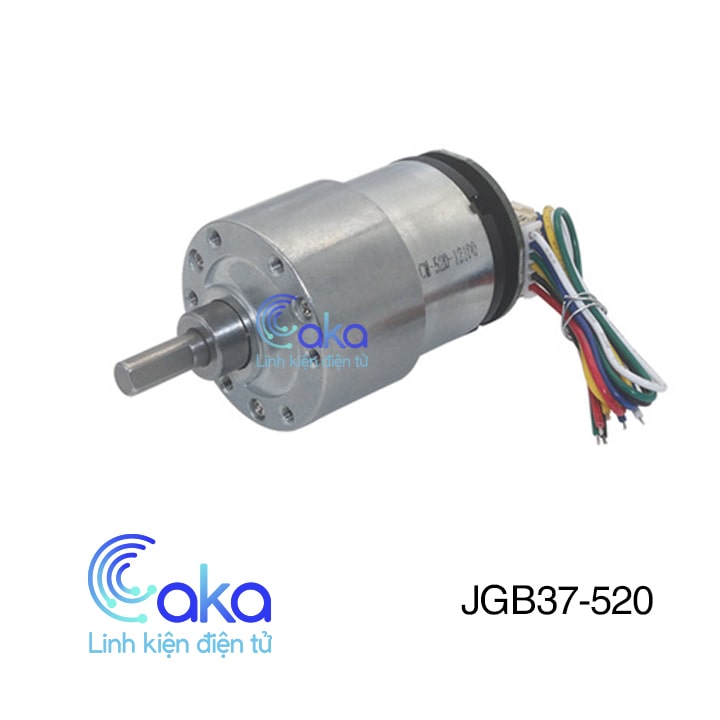

Động Cơ Giảm Tốc Encoder DC Servo JGB37-520 333RPM

Thương hiệu Caka Mã SP CK3744 Tình trạng Còn hàng
235.000₫

Động cơ DC Servo giảm tốc JGB37 dòng tối đa: 3A, đường kính trục: 6mm.

Số lượng:
Lazada Shopee Sendo

Liên hệ mua hàng

Tổng đài: 0963631012

Động Cơ DC Servo JGB37-520 DC Geared Motor được tích hợp thêm Encoder hai kênh AB giúp đọc và điều kiển chính xác vị trí, chiều quay của động cơ trong các ứng dụng cần độ có chính xác cao: điều khiển PID, Robot tự hành,....

Động Cơ DC Servo JGB37-520 DC Geared Motor có cấu tạo bằng kim loại cho độ bền và độ ổn định cao, được sử dụng trong các mô hình robot, xe, thuyền,..., hộp giảm tốc của động cơ có nhiều tỉ số truyền giúp bạn dễ dàng lựa chọn giữa lực kéo và tốc độ (lực kéo càng lớn thì tốc độ càng chậm và ngược lại), động cơ sử dụng nguyên liệu chất lượng cao  (lõi dây đồng nguyên chất, lá thép 407, nam châm từ tính mạnh,...) cho sức mạnh và độ bền vượt trội hơn các loại giá rẻ trên thị trường hiện nay (sử dụng lõi dây nhôm, nam châm từ  tính yếu).



Thông số kỹ thuật.



  • Tỉ số truyền 30:1 (động cơ quay 30 vòng trục chính hộp giảm tốc quay 1 vòng).
  • Dòng không tải: 120mA
  • Dòng chịu đựng tối đa khi có tải: 1A
  • Tốc độ không tải: 333RPM (333 vòng 1 phút)
  • Tốc độ chịu đựng tối đa khi có tải: 250RPM (250 vòng 1 phút)
  • Lực kéo Moment định mức: 3.5KG.CM
  • Lực léo Moment tối đa: 5KG.CM
  • Chiều dài hộp số L: 22mm
  • Số xung Encoder mỗi kênh trên 1 vòng quay trục chính: 11 x 30 = 330 xung.

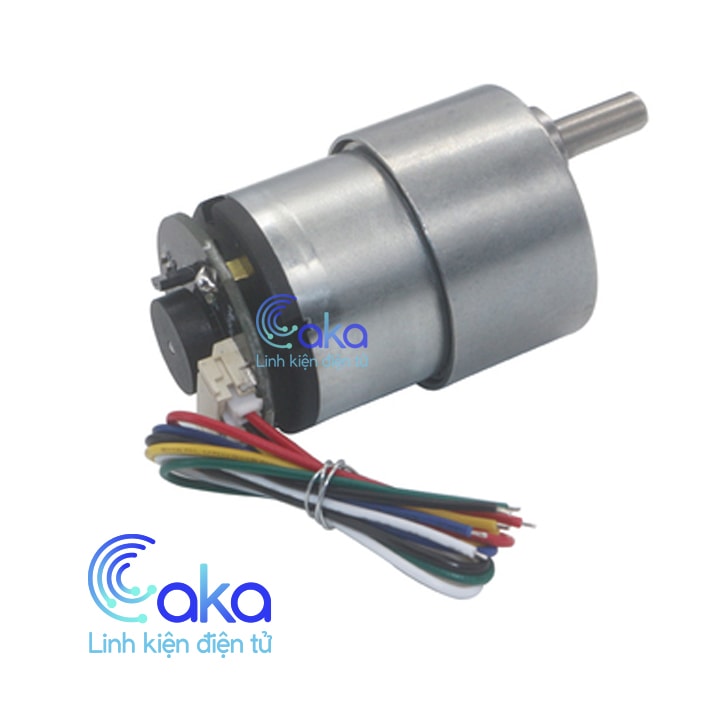

Động Cơ Giảm Tốc Encoder DC Servo JGB37-520 333RPM



Sơ đồ chân của động cơ JBG37-520:



  • M1 - Đỏ: Dây cấp nguồn cho động cơ.
  • GND - Đen: Dây cấp nguồn cho Encoder, 0VDC.
  • C1/A - Vàng: Kênh trả xung A
  • C2/B - Xanh lá: Kênh trả xung B
  • VCC - Xanh dương: Dây cấp nguồn cho Encoder 3.3~5VDC
  • M2 - Trắng: Dây cấp nguồn cho động cơ
