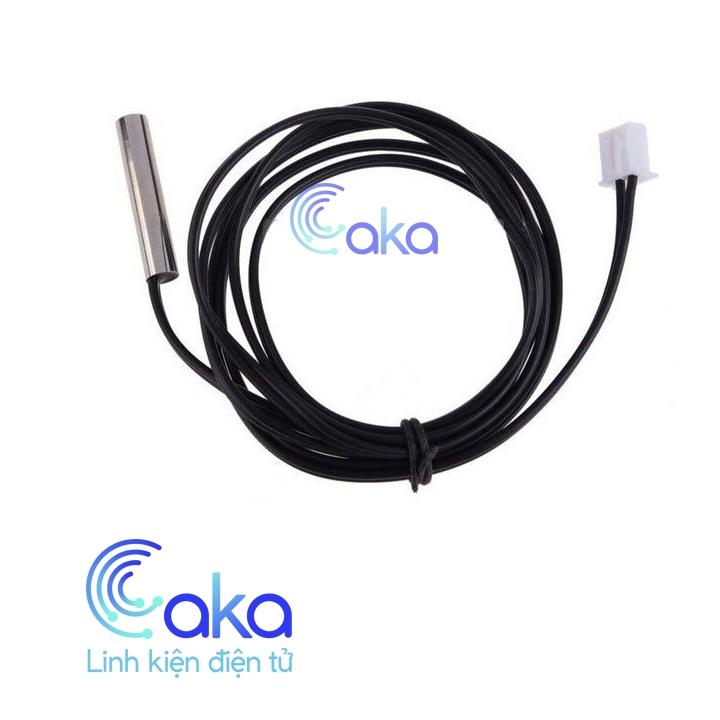

Dây đo cảm biến nhiệt độ 18B20

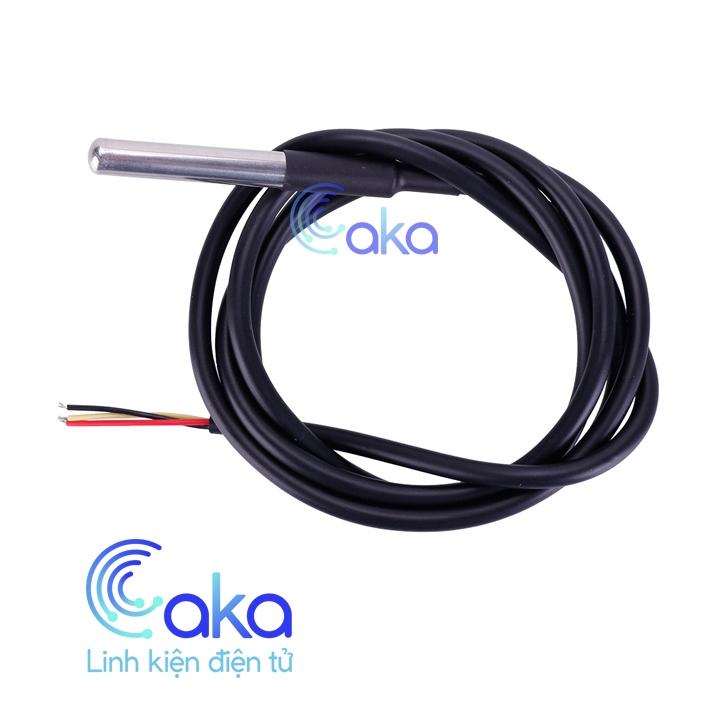

Đây là phiên bản chống nước, ẩm của cảm biến nhiệt độ DS18B20.

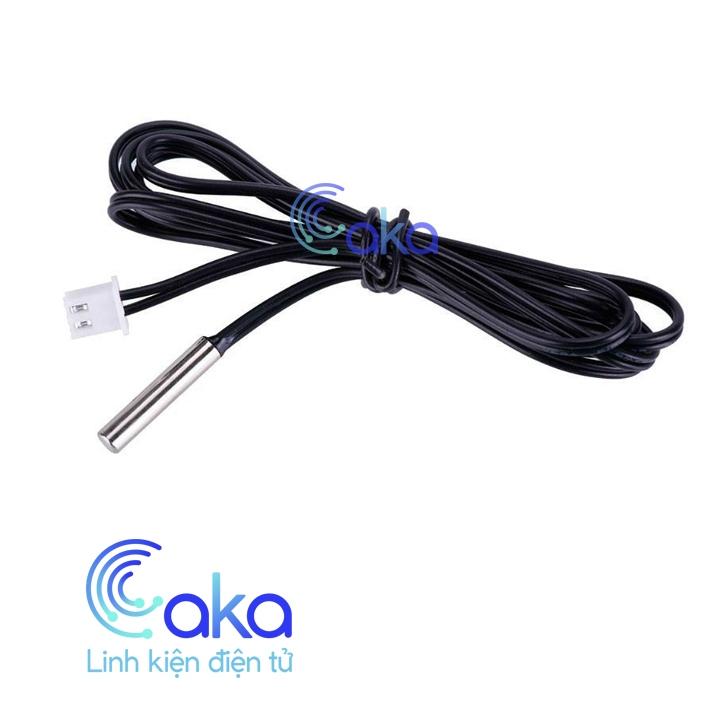

Dây đo cảm biến nhiệt độ 18B20

Dây đo cảm biến nhiệt độ 18B20 là cảm biến (loại digital) đo nhiệt độ mới của hãng MAXIM với độ phân giải cao ( 12bit ) . IC sử dụng giao tiếp 1 dây rất gọn gàng, dễ lập trình. IC còn có chức năng cảnh báo nhiệt độ khi vượt ngưỡng và đặc biệt hơn là có thể cấp nguồn từ chân data  ( parasite power ).
Cảm biến có thể hoạt động ở 125 độ C nhưng cáp bọc PVC => nên giữ nó dưới 100 độ . Đây cảm biến kỹ thuật số, nên không bị suy hao tín hiệu đường dây dài.

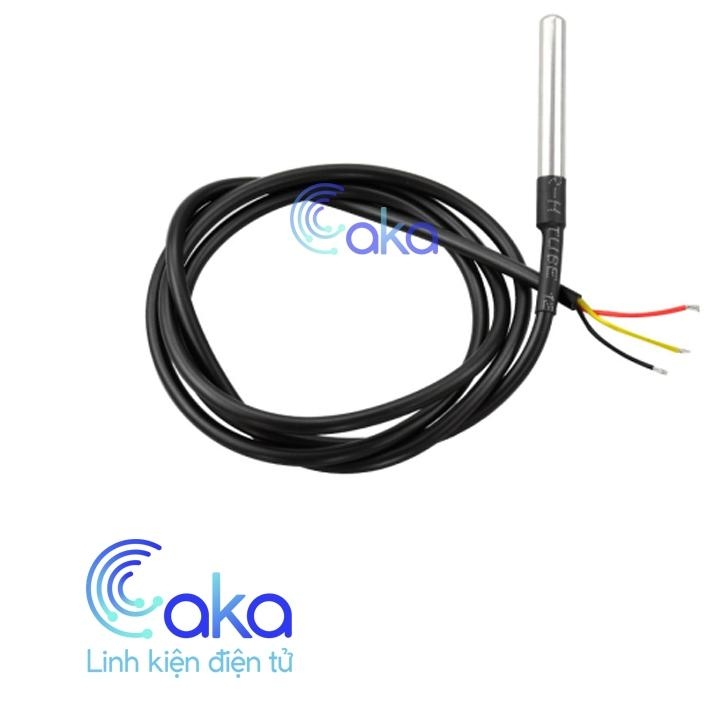

Dây đo cảm biến nhiệt độ 18B20

Ứng dụng : Dây đo cảm biến nhiệt độ 18B20

HVAC kiểm soát nhiệt môi trường, đo nhiệt độ bên trong các tòa nhà, thiết bị, máy móc, và  trong hệ thống giám sát.
Để đo được nhiệt độ ta cần thêm 1 điện trở 4.7k Ohm nối từ chân DQ lên VCC:

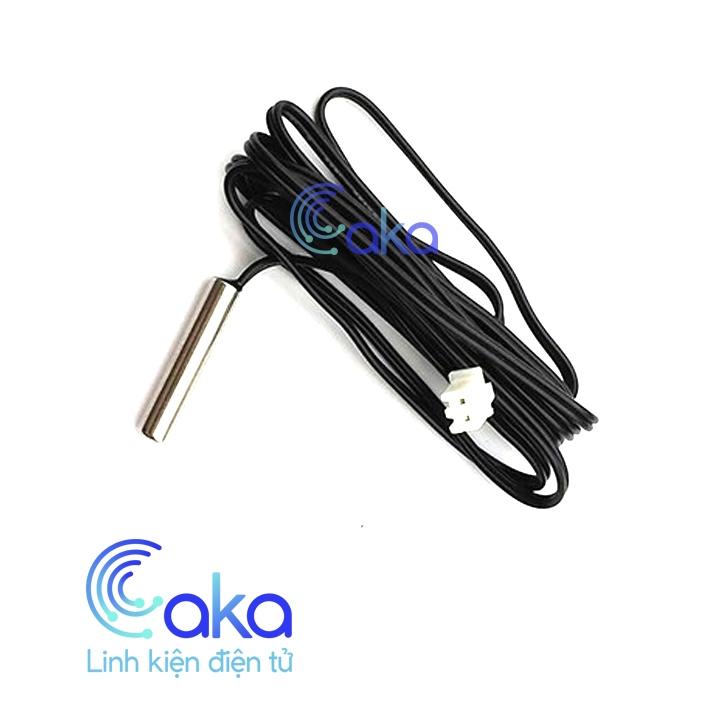

Dây đo cảm biến nhiệt độ 18B20

Thông số kỹ thuật: Dây đo cảm biến nhiệt độ 18B20

• Nguồn : 3 - 5.5V
• Dải đo nhiệt độ : -55 - 125 độ C ( -67 - 257 độ F)
• Sai số : +- 0.5 độ C khi đo ở dải -10 - 85 độ C
• Độ phân giải : người dùng có thể chọn từ 9 - 12 bits
• Chuẩn giao tiếp : 1-Wire ( 1 dây ).
• Có cảnh báo nhiệt khi vượt ngưỡng cho phép và cấp nguồn từ chân data.
• Thời gian chuyển đổi nhiệt độ tối đa : 750ms ( khi chọn độ phân giải 12bit ).
• Mỗi IC có một mã riêng (lưu trên EEPROM của IC) nên có thể giao tiếp nhiều DS18B20 trên cùng 1 dây

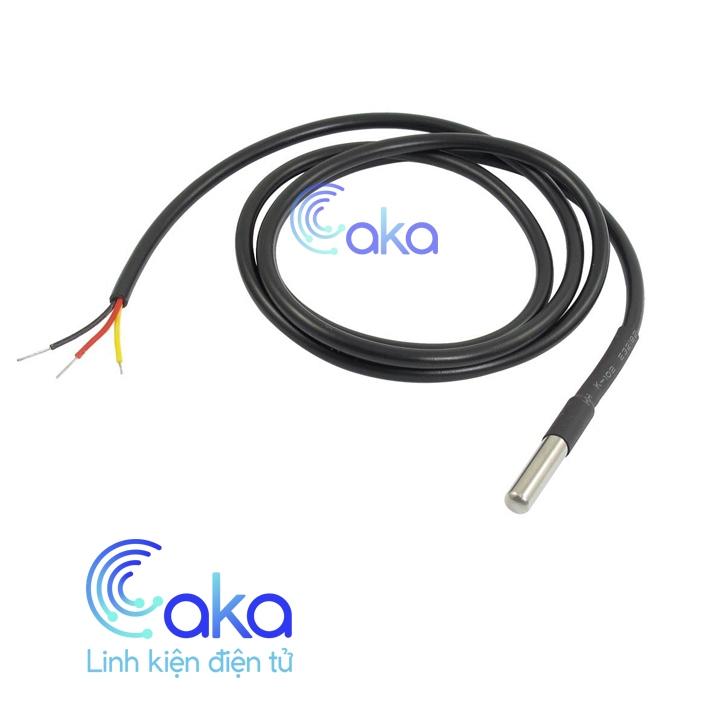

• Ống thép không gỉ (chống ẩm , nước) đường kính 6mm, dài 50mm
• Đường kính đầu dò: 6mm
• Chiều dài dây: 1m

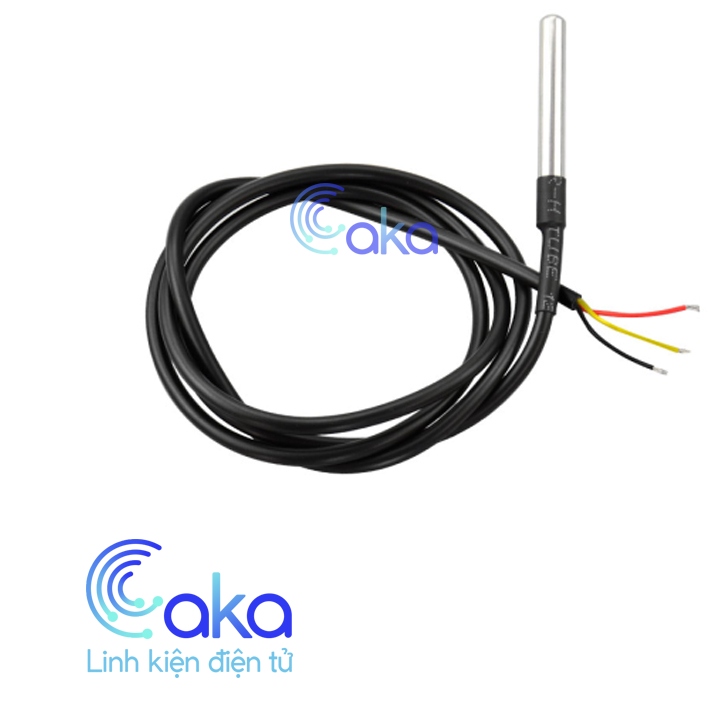

Dây đo cảm biến nhiệt độ 18B20
