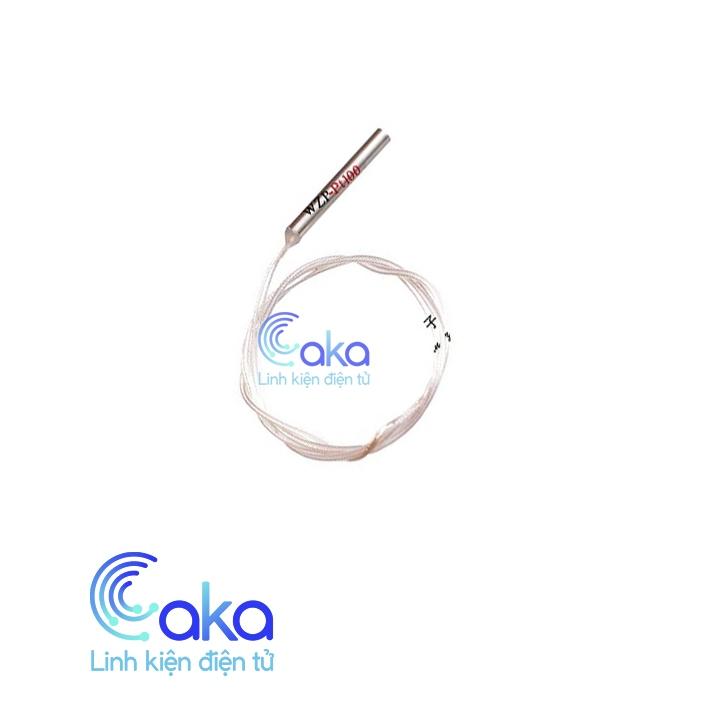

Cảm biến nhiệt độ thermocouple RTD PT100

Cảm biến nhiệt độ thermocouple RTD PT100 là dây đo với giá thành rẻ. Chất lượng tốt. Sử dụng trong các ứng dụng cần đo nhiệt độ.

Thông số kỹ thuật :

• Độ dài dây: 50cm.
• Dải đo: -200 Độ –> 420 Độ.
• Dây cảm biến nhiệt PT100 bao gồm một đầu dò ống trụ có đường kính 4mm và chiều dài ống trụ là 30mm


• Sơ đồ cấu tạo bên trong của đầu dò hình trụ

  • Điện trở của ống trụ RPT100 = RPT + R3 + R2
  • L2,L3 được nối với 2 dây đầu ra

• Nguyên tắc hoạt động

  • Khi có sự thay đổi nhiệt độ trên đầu dò thì dẫn đến sự thay đổi điện trở của ống trụ .Mỗi giá trị nhiệt độ khác nhau tương ứng với mỗi giá trị điện trở khác nhau.Ở 10 ºC thì đo được giá trị điện trở RPT100 =107,6 Ω . Khi tăng 1ºC thì RPT tăng sấp xỉ 0,4Ω

Cảm biến nhiệt độ thermocouple RTD PT100
