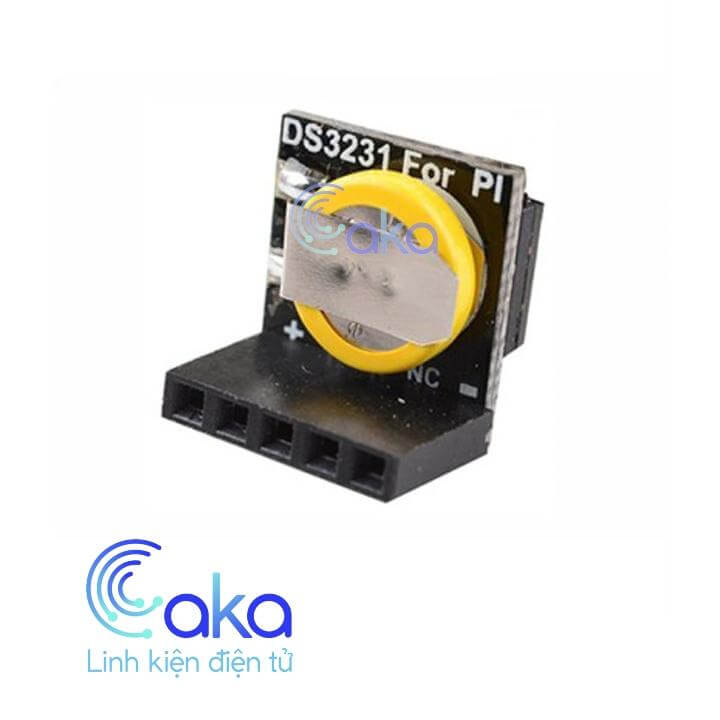

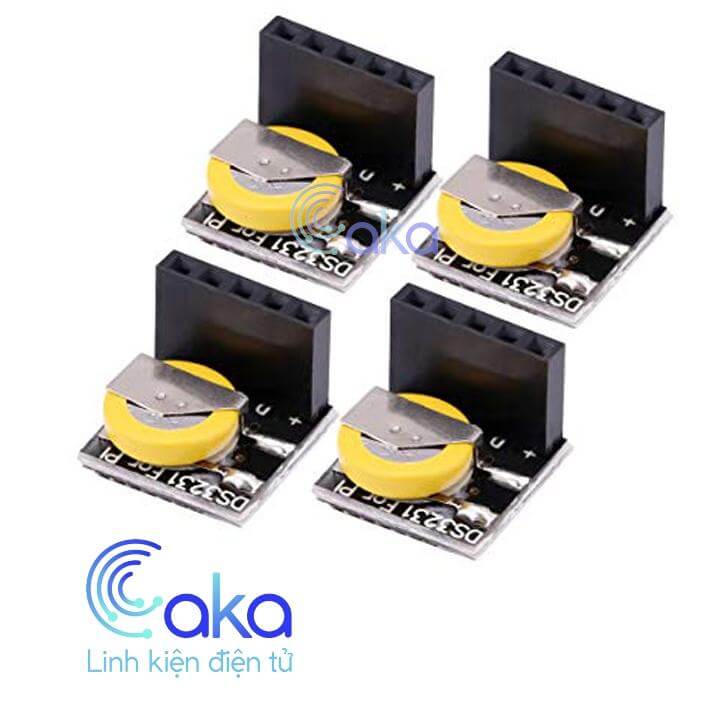

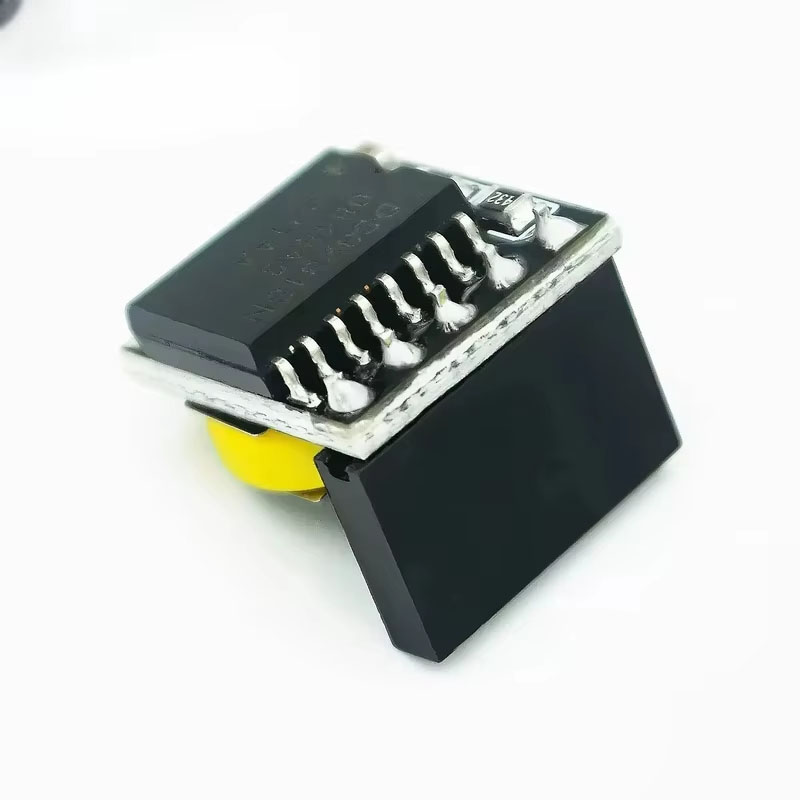

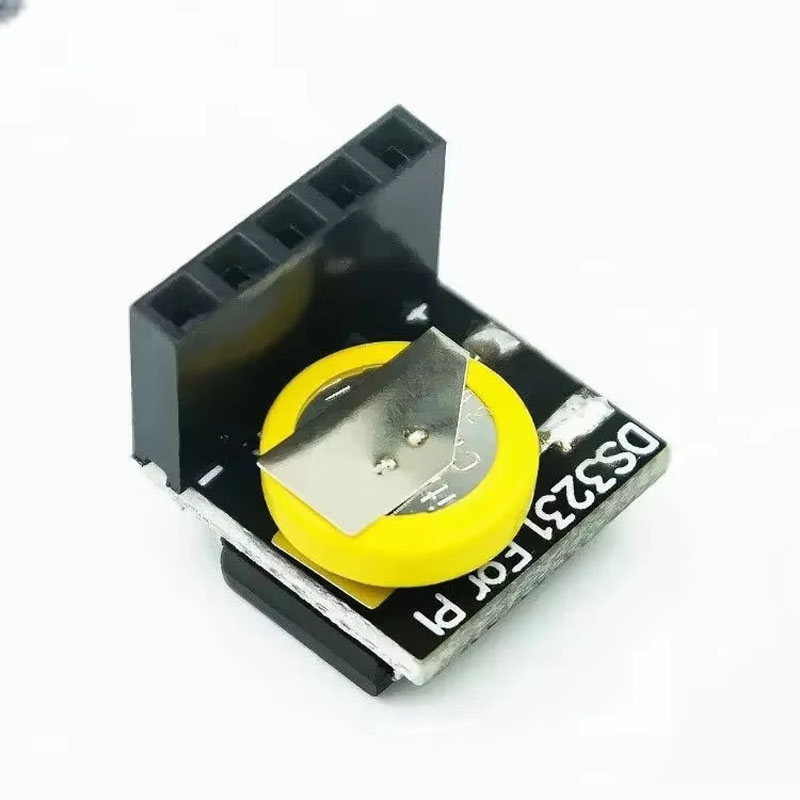

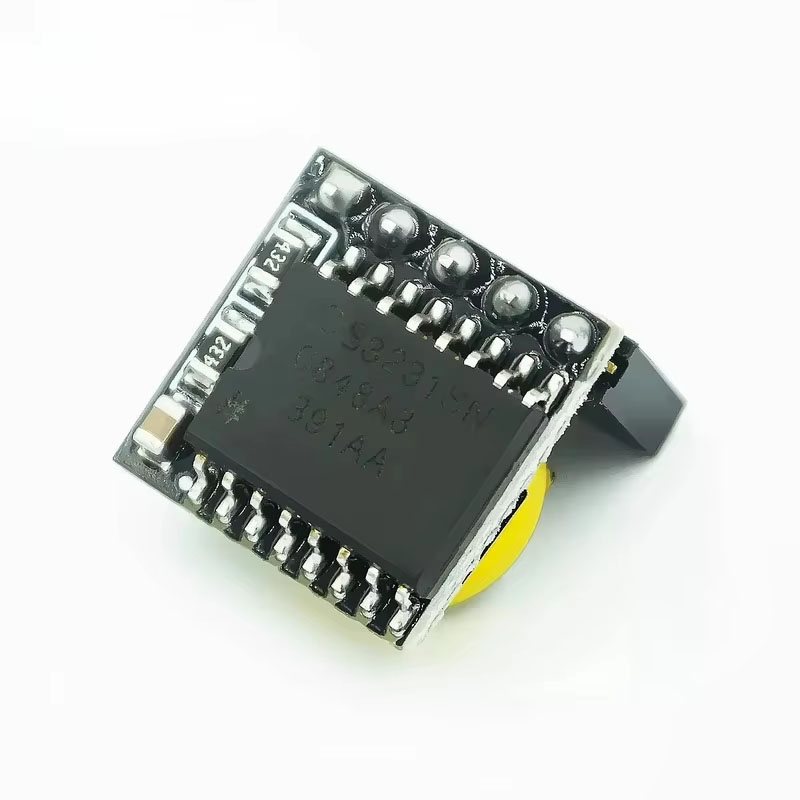

Mạch Thời Gian Thực RTC DS3231 Cho Raspberry Pi

Mạch thời gian thực RTC DS3231 cho Raspberry Pi sử dụng thạch anh nội nên có độ chính xác rất cao, được sử dụng để cung cấp thông tin thời gian: ngày, tháng, năm, giờ, phút, giây,...cho Raspberry Pi qua giao tiếp I2C, mạch có thiết kế nhỏ gọn dễ dàng kết nối trực tiếp với Raspberry Pi GPIO, ngoài ra mạch còn tích hợp sẵn pin backup để duy trì thời gian trong trường hợp không cấp nguồn.

Thông số kỹ thuật: Mạch Thời Gian Thực


• IC chính: RTC DS3231

• Nguồn cung cấp: 3.3~5VDC.

• Giao tiếp: I2C

• Lưu trữ và cung cấp các thông tin thời gian thực: ngày, tháng, năm, giờ, phút, giây,...

• Có pin backup duy trì thời gian trong trường hợp không cấp nguồn.



Mạch Thời Gian Thực RTC DS3231 duy trì giây, phút, giờ, ngày, ngày, tháng, năm và thông tin. Ngày cuối tháng này sẽ tự động điều chỉnh cho tháng có ít hơn 31 ngày, bao gồm cả điều chỉnh cho năm nhuận. Đồng hồ hoạt động theo định dạng 24 giờ hoặc 12 giờ với một chỉ số AM/PM.


• Độ chính xác ± 2ppm từ 0 ° C đến + 40 ° C
• Độ chính xác ± 3.5ppm từ -40 ° C đến + 85 ° C
• Có pin dự phòng
• Nhiệt độ hoạt động: thương mại: 0 ° C đến + 70 ° C, công nghiệp: -40 ° C đến + 85 ° C
• Tiêu thụ điện năng thấp
• Đếm giây, phút, giờ, ngày, tháng, và năm


Hướng dẫn sử dụng module RTC DS3231

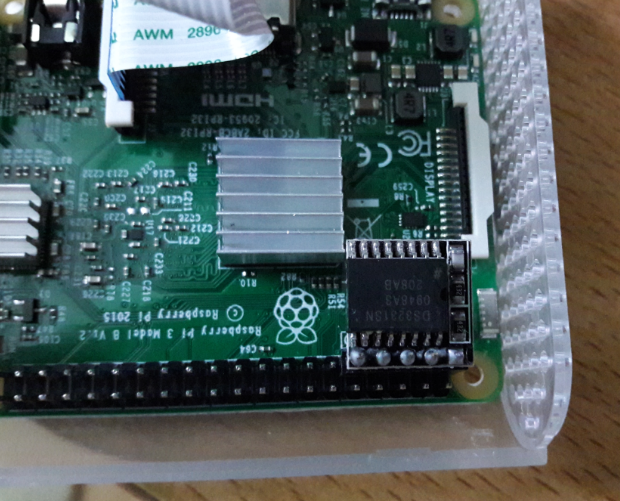

Bước 1: Cắm module vào bo mạch RP3.

Bước 2: Mở Putty trên máy tính, hoặc Terminal trên Raspbian (Hoặc hệ điều hành khác) gõ lệnh “sudo apt-get install i2c-tools“. Sau khi cài đặt xong thì reboot lại.

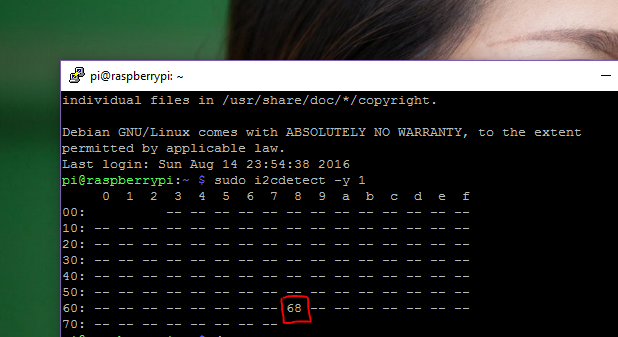

Bạn nhập “sudo i2cdetect -y 1” bạn sẽ thấy địa chỉ #68

Bước 3: Nạp module RTC vào kernel, nhập lệnh:

sudo modprobe rtc-ds1307

sudo bash

echo ds1307 0x68 > /sys/class/i2c-adapter/i2c-1/new_device

exit

Bây giờ bạn dùng lệnh “sudo hwclock -w” để write thời gian hệ thống vào module RTC.

Trên module RTC đã có sẵn một nguốn pin riêng để lưu dữ liệu và tự đếm thời gian, để xem thời gian có trên module, bạn nhập lệnh “sudo hwclock -r”

Đã xong bước setting, giờ chúng ta sẽ chuyển qua công đoạn khác! Đó là làm cho RP3 sử dụng module RTC

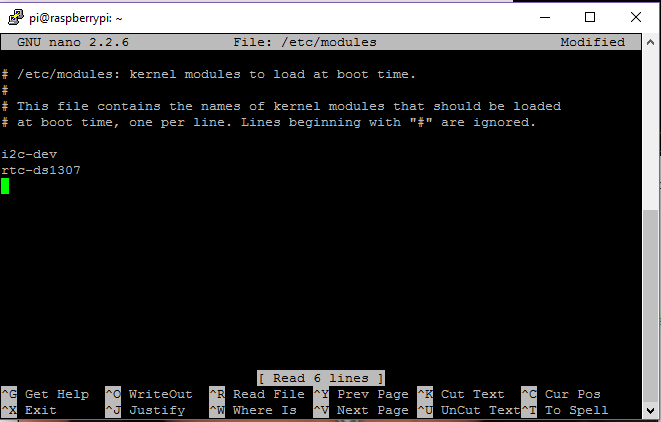

Bạn nhập lệnh “sudo nano /etc/modules”

Bạn sẽ thêm dòng rtc-ds1307

Lưu lại và thoát khỏi nano. Nhập lệnh:

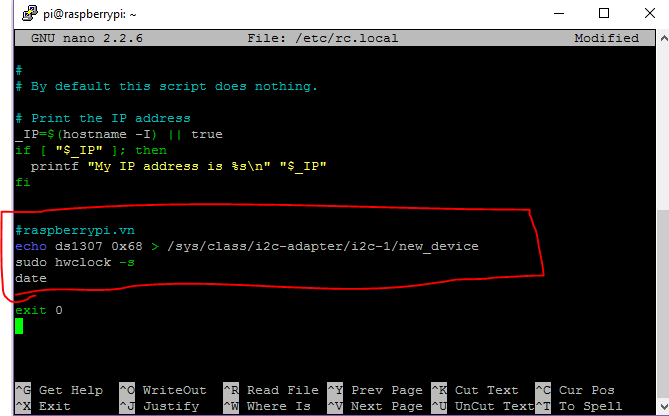

sudo nano /etc/rc.local

Và thêm đoạn bên dưới vào:

echo ds1307 0x68 > /sys/class/i2c-adapter/i2c-1/new_device

sudo hwclock -s

date


Giờ lưu lại và bạn thử tắt đi bật lại RP3 xem, nhập lệnh “date” và bạn sẽ thấy ngày giờ không bị reset mặc định nữa!
