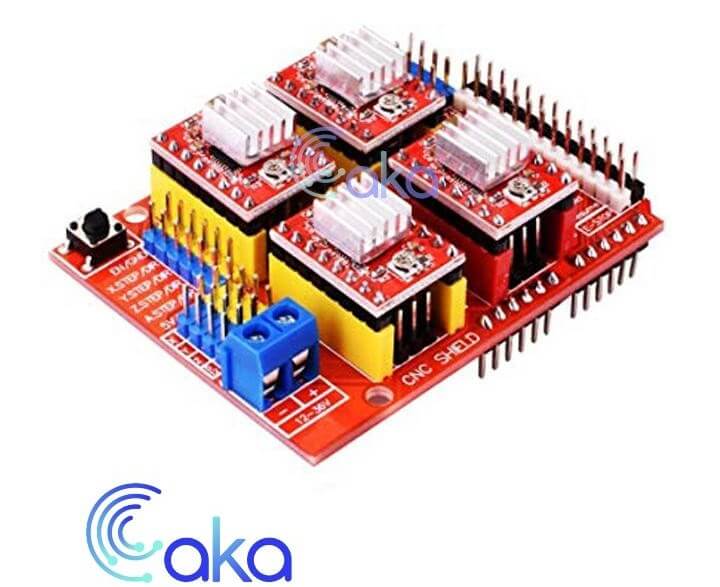

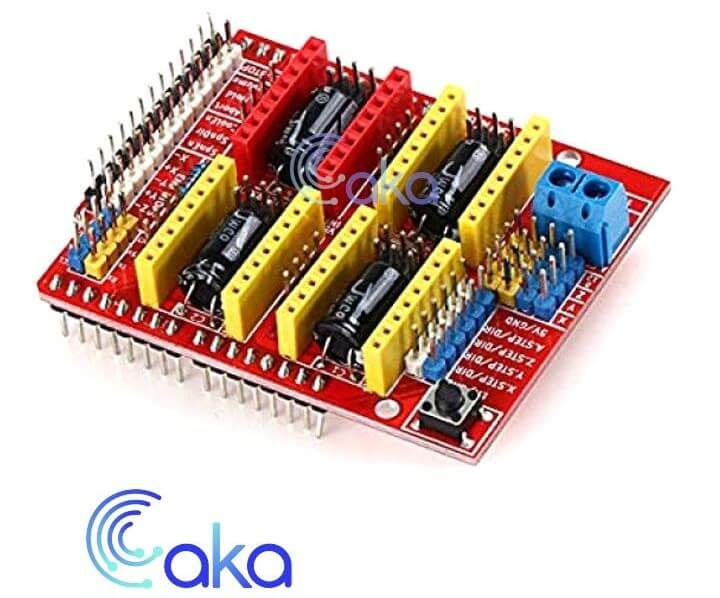

Arduino CNC shield V3

Thương hiệu Caka Mã SP CK0053 Tình trạng Còn hàng
40.000₫

Mạch Arduino CNC Shield V3 được sử dụng kết hợp với mạch Arduino Uno và Driver động cơ bước giúp bạn có thể dễ dàng điều khiển động cơ bước, công tắc hàn...

Số lượng:
Lazada Shopee Sendo

Liên hệ mua hàng

Tổng đài: 0963631012

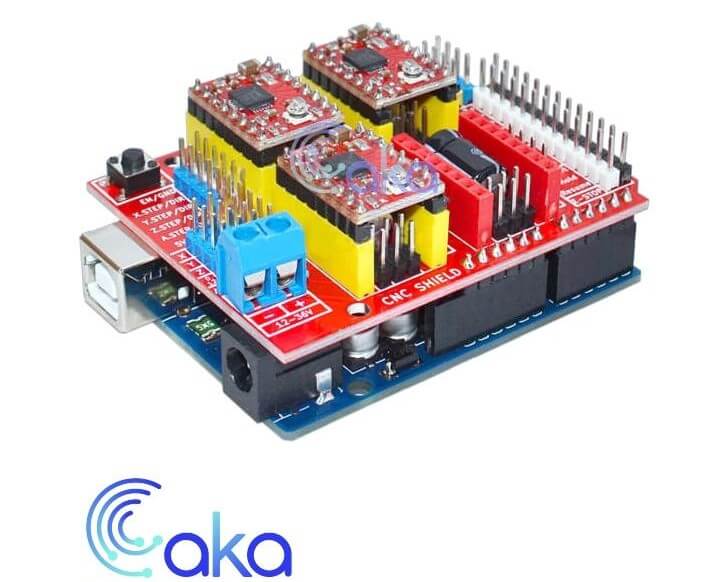

Mạch Arduino CNC Shield V3 được sử dụng kết hợp với mạch Arduino Uno và Driver động cơ bước (A4988, DRV8825,...) giúp bạn có thể dễ dàng điều khiển động cơ bước, công tắc hành trình để setup hệ thống điều khiển trong các ứng dụng CNC cỡ nhỏ 1 cách dễ dàng, mạch tương thích với phần mềm điều khiển GRBL và có cách sử dụng đơn giản, chất lượng gia công tốt, độ bền cao.


Thông số kỹ thuật Mạch Arduino CNC Shield V3

  • GRBL 0.8c compatible. (Open source firmware that runs on an Arduino UNO that turns G-code commands into stepper signals.
  • 4-Axis support (X, Y, Z , A-Can duplicate X,Y,Z or do a full 4th axis with custom firmware using pins D12 and D13)
  • 2 x End stops for each axis (6 in total)
  • Spindle, Coolant enable and direction
  • Uses removable Pololu A4988 compatible stepper drivers. (A4988, DRV8825 and others)
  • Jumpers to set the Micro-Stepping for the stepper drivers. (Some drivers like the DRV8825 can do up to 1/32 micro-stepping )
  • Compact design.
  • Stepper Motors can be connected with 4 pin molex connectors.
  • Runs on 12-36V DC. (At the moment only the Pololu DRV8825 drivers can handle up to 36V so please consider the operation voltage when powering the board.)


Đặc điểm nổi bật Mạch Arduino CNC Shield V3

– Tương thích GRBL (mã nguồn mở chạy trên Arduino UNO R3 để điều khiển CNC mini)

– Hỗ trợ lên tới 4 trục (trục X, Y, Z và một trục thứ tư tùy chọn)

– Hỗ trợ tới 2 Endstop (cảm biến đầu cuối) cho mỗi trục

– Tính năng điều khiển spindle

– Tính năng điều khiển dung dịch làm mát khi máy hoạt động

– Sử dụng các mô đun điều khiển động cơ bước, giúp tiết kiệm chi phí khi thay thế, nâng cấp

– Thiết lập độ phân giải bước động cơ bằng jump đơn giản

– Thiết kế nhỏ gọn, các đầu nối tiêu chuẩn thông dụng

– Điện áp nguồn cấp đa dạng từ 12V tới 36V.

- Tương thích với module A4988 và DRV8825

- Tương thích với module Uno R3
