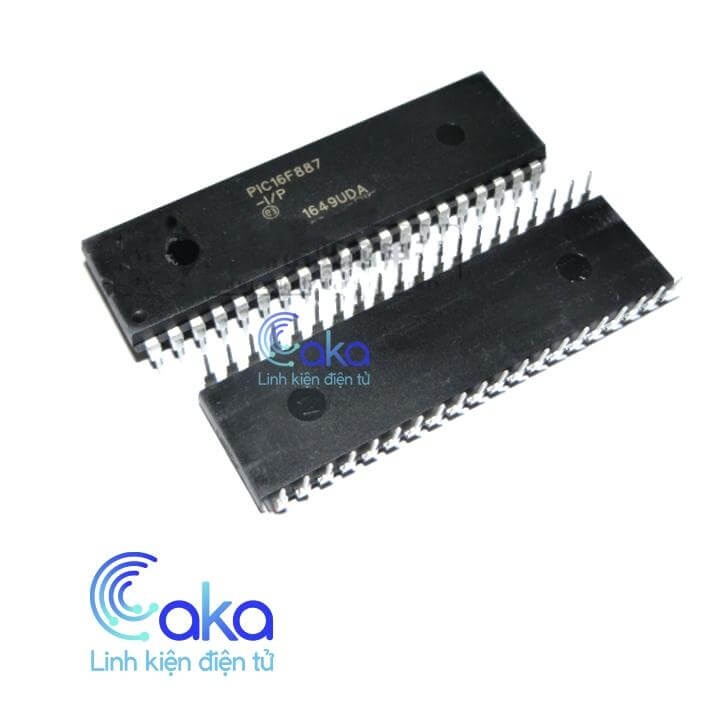

PIC 16F887-PU

Bộ vi điều khiển 8 bit dựa trên CMOS FLASH dựa trên CMOS FLASH mạnh mẽ nhưng dễ lập trình này gói kiến ​​trúc PIC® mạnh mẽ của Microchip vào một gói 40 hoặc 44 chân. PIC16F887 có 256 byte bộ nhớ dữ liệu EEPROM, tự lập trình, một ICD, 2 Bộ so sánh, 14 kênh của bộ chuyển đổi 10-bit Analog-to-Digital (A / D), 1 chức năng chụp / so sánh / PWM và 1 chức năng chụp / so sánh / PWM nâng cao, một cổng nối tiếp đồng bộ có thể được định cấu hình dưới dạng Giao diện ngoại vi nối tiếp 3 dây (SPI ™) hoặc bus Mạch tích hợp liên kết 2 dây (I²C ™) và Bộ phát thu không đồng bộ đa năng nâng cao (EUSART). Tất cả các tính năng này làm cho nó trở nên lý tưởng cho các ứng dụng A / D cấp cao hơn trong ô tô, công nghiệp, thiết bị gia dụng hoặc các ứng dụng tiêu dùng.

Các tính năng đặc biệt của vi điều khiển

• Bộ chuyển đổi tín hiệu tương tự sang kỹ thuật số (A / D) 10 bit 14 kênh

• 2 mô-đun so sánh tương tự với:

  • Mô-đun tham chiếu điện áp trên chip (CVREF) có thể lập trình (% VDD)

  • Cố định 0,6 Vref

  • Đầu vào và đầu ra của bộ so sánh có thể truy cập bên ngoài

  • Chế độ SR Latch

• Bộ dao động bên trong chính xác:

  • Nhà máy hiệu chỉnh đến ± 1%

  • Phần mềm có thể lựa chọn dải tần từ 8 MHz đến 32 kHz

  • Phần mềm có thể điều chỉnh

  • Chế độ khởi động hai tốc độ

  • Giám sát đồng hồ không an toàn cho các ứng dụng quan trọng

  • Chế độ đồng hồ chuyển đổi trong quá trình hoạt động để hoạt động năng lượng thấp

• Chế độ ngủ tiết kiệm điện

• Đặt lại khi bật nguồn (POR)

• Điện áp đặt lại Brown-out (BOR) có thể lựa chọn

• Bộ định thời gian giám sát mở rộng (WDT) với bộ dao động RC trên chip của riêng nó để hoạt động đáng tin cậy

• Lập trình nối tiếp trong mạch ™ (ICSP ™) qua hai chân

• Gỡ lỗi trong mạch (ICD) qua hai chân

• Tế bào Flash / EEPROM độ bền cao:

  • 100.000 chu kỳ xóa / ghi Bộ nhớ chương trình Flash nâng cao, điển hình

  • 1.000.000 chu kỳ xóa / ghi dữ liệu Bộ nhớ EEPROM, điển hình

  • Dữ liệu EEPROM lưu giữ> 40 năm

• Tự lập trình lại dưới sự kiểm soát của phần mềm

• Bảo vệ mã có thể lập trình

• Các tính năng ngoại vi:

  • Tính năng của thiết bị:

    • 1 chân chỉ đầu vào

    • 36 I / O

    • Dòng chìm / nguồn cao 25 ​​mA

    • Tùy chọn thay đổi ngắt trên chân

• Bộ hẹn giờ:

  • TMR0: Bộ định thời / bộ đếm 8 bit với bộ đếm trước 8 bit

  • TMR1 nâng cao: Bộ đếm / bộ đếm thời gian 16 bit với bộ đếm trước, chế độ Đầu vào cổng ngoài và bộ dao động 32 kHz công suất thấp chuyên dụng

  • TMR2: Bộ đếm thời gian / bộ đếm 8 bit với thanh ghi chu kỳ 8 bit, bộ định mức và bộ đếm đăng

• Mô-đun Capture / Compare / PWM (CCP)

• Mô-đun Chụp / So sánh / PWM (ECCP) nâng cao với chức năng tự động tắt máy và điều khiển PWM

• Mô-đun Cổng nối tiếp đồng bộ chính (MSSP) Chế độ SPI ™, chế độ I2C ™ với khả năng mặt nạ địa chỉ

• Mô-đun Máy phát thu không đồng bộ đa năng nâng cao (EUSART):

  • Hỗ trợ khả năng tương thích RS-485, RS-232 và LIN

  • Tự động phát hiện Baud

  • Tự động đánh thức trên Start bit

• Đánh thức công suất cực thấp (ULPWU)
