Module Cảm Biến Đo Dòng Điện ACS712

Cảm biến dòng điện ACS712 là module đo dòng điện sử dụng hiệu ứng Hall giúp đo dòng điện AC và DC với độ chính xác cao và khả năng cách ly điện an toàn.

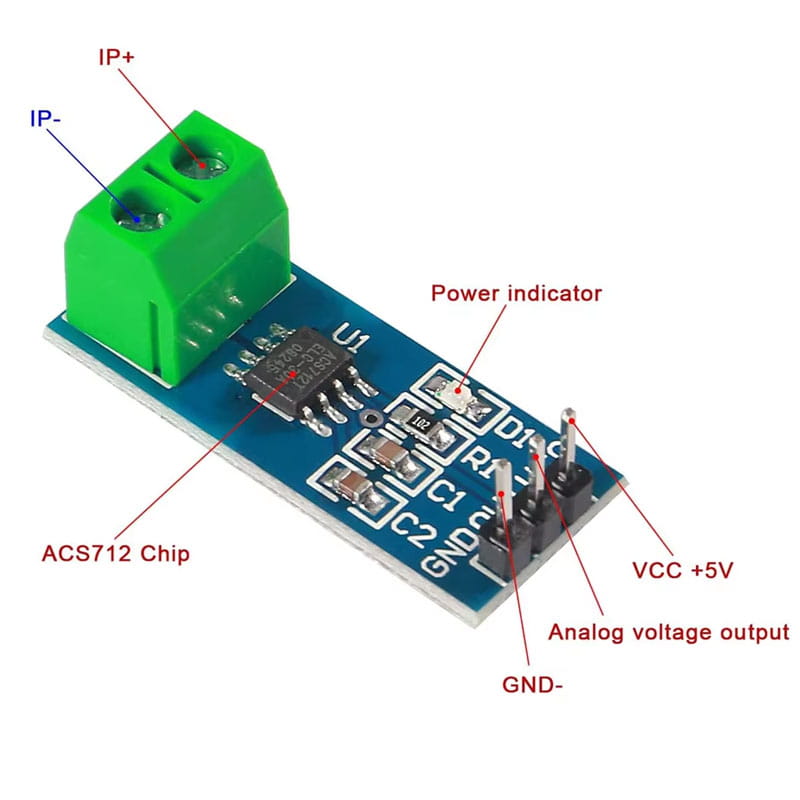

Module sử dụng chip ACS712 của Allegro với khả năng chuyển đổi dòng điện thành tín hiệu điện áp analog tỷ lệ thuận để vi điều khiển dễ dàng xử lý.

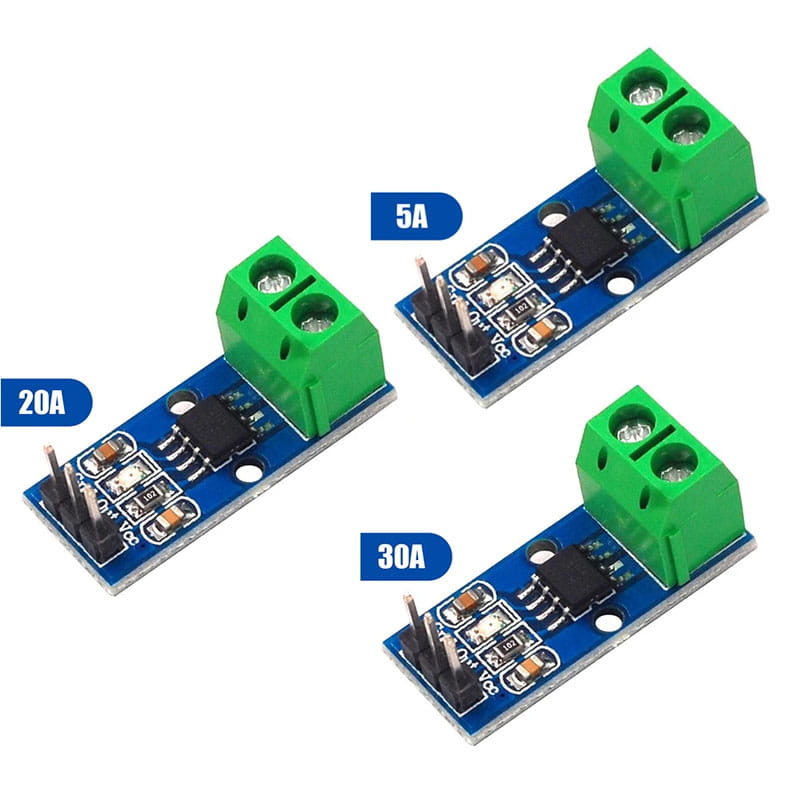

ACS712 có nhiều phiên bản:
- ACS712 5A
- ACS712 20A
- ACS712 30A

Tùy theo nhu cầu đo dòng điện mà người dùng có thể lựa chọn phiên bản phù hợp cho hệ thống điện tử và tự động hóa.

Module hỗ trợ đo:
- Dòng điện AC
- Dòng điện DC
- Dòng điện hai chiều

Cảm biến hoạt động với nguồn 5V và cho tín hiệu đầu ra analog khoảng VCC/2 khi không có dòng điện chạy qua.

ACS712 có thiết kế nhỏ gọn, phản hồi nhanh và tiêu thụ điện năng thấp nên được sử dụng rộng rãi trong:
- Giám sát điện năng
- Robot và DIY
- Bộ nguồn DC
- Arduino và ESP32
- Hệ thống năng lượng mặt trời
- Bảo vệ quá dòng
- Thiết bị IoT

Ưu Điểm Nổi Bật

- Đo được dòng điện AC và DC
- Hoạt động dựa trên hiệu ứng Hall an toàn
- Có nhiều phiên bản 5A 20A 30A
- Phản hồi nhanh và ổn định
- Tín hiệu analog dễ đọc bằng vi điều khiển
- Tương thích Arduino và ESP32
- Kích thước nhỏ gọn dễ sử dụng

Thông Số Kỹ Thuật

- Model: ACS712
- Loại cảm biến: Hall Effect Current Sensor
- Điện áp hoạt động: 5V DC
- Ngõ ra: Analog
- Hỗ trợ đo: AC và DC
- Phiên bản:
  + ACS712-5A: ±5A
  + ACS712-20A: ±20A
  + ACS712-30A: ±30A
- Độ nhạy:
  + 5A: 185mV/A
  + 20A: 100mV/A
  + 30A: 66mV/A
- Thời gian đáp ứng: Khoảng 5µs
- Cách ly điện áp: 2.1kVRMS
- Tương thích: Arduino, ESP32, STM32
