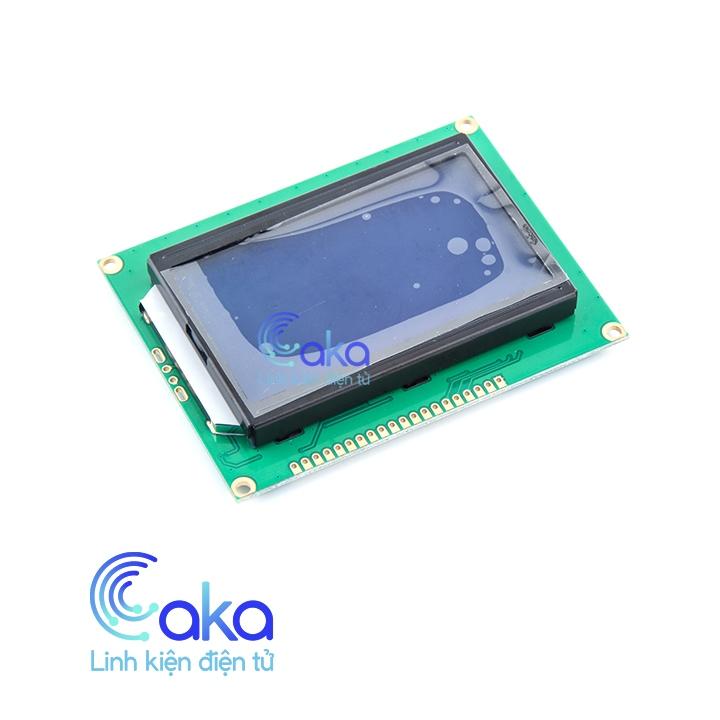

Màn hình LCD12864 Graphic xanh dương

Màn hình LCD12864 Graphic xanh dương là loại phổ phiến trên thị trường hiện nay, có chức năng hiển thị như một màn hình đơn sắc với độ phân giải 128 x 64 Pixels, màn hình hiển thị rõ nét chữ và hình ảnh đơn sắc, thiết kế và gia công tốt, độ bền cao.

Thông số kỹ thuật :

• Điện áp sử dụng: 5VDC

• IC Driver: ST7920

• Chữ trắng, nền xanh dương.

• Kích thước: 93 x 70 x 13.5 mm

• Màn hình kích thước 77 * 50mm.

• Độ phân giải: 128×64 điểm ảnh.

Lưu ý : LCD12864 ở chân PSB chọn chế độ hoạt động SPI(mức LOW) hay Parallel (mức HIGH) đã được nối lên mức cao qua trở 0 Ohm R9 . Khi thiết kế PCB hay thí nghiệm chú ý khi chọn chế độ SPI không nối chân PSB với GND sẽ cháy LCD, mà phải tháo trở R9 ra trước.

Màn hình LCD12864 Graphic xanh dương
