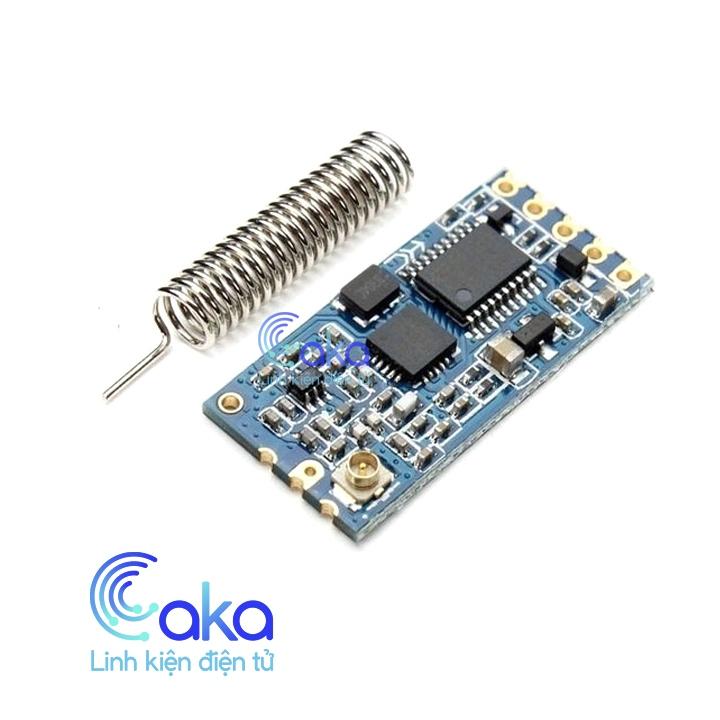

Mạch Thu Phát RF UART SI4463 433Mhz HC-12

Mạch thu phát RF UART SI4463 433Mhz HC-12 khoảng cách 1Km có thể dễ dàng cài đặt và sử dụng, giao tiếp bằng giao thức UART với khoảng cách xa 1km (lý tưởng theo thông số nhà SX), dễ dàng ứng dụng vào các thiết bị điều khiển từ xa, xe điều khiển từ xa, thu thập thông tin cảm biến từ khoảng cách xa,... module hoạt động ở tần số 433MHz.

Thông số kỹ thuật : Mạch Thu Phát RF UART SI4463 433Mhz HC-12

• Điện áp: 3.2 - 5.5V
• Khoảng cách hoạt động : khoảng 600m, có thể đạt 1000m. Tốc độ truyền: 5000bps trong không khí.
• Dòng cấp: 16mA (ở chế độ chờ).
• Tần số hoạt động: 433.4 - 473.0MHz công suất phát tối đa 100mW (có thể cài đặt)
• Kích thước: 27.8mm × 14.4mm × 4mm
• Cài đặt mặc định: chế độ FU3, tốc độ 9600bps, kênh CH001 (433.4MHz)

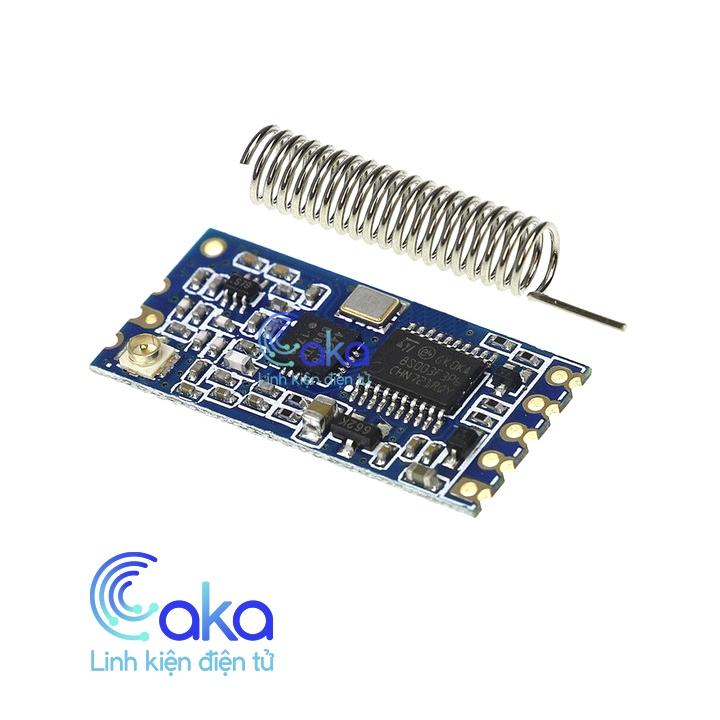

Mạch Thu Phát RF UART SI4463 433Mhz HC-12

Hướng dẫn sử dụng : HC-12

• Các module phải có cùng kênh sóng, địa chỉ, kênh và địa chỉ phải khác 0.
• Để cài đặt module, đưa module vào chế độ AT command: nối chân SET xuống mass trước khi cấp nguồn, sau đó cấp nguồn, module sẽ tự động reset về các thông số gốc: Baurate: 9600, stop bits:1, parity: none.
• Để cài đặt Baurate của module dùng lệnh: AT+Bxxxx (trong đó xxxx là số baudrate, ví dụ 9600, 38400, 115200, ... )
• Để cài đặt kênh sóng dùng: AT+Cxxx (trong đó xxx là số kênh từ 000 đến 127)
• Để cài đặt địa chỉ dùng: AT+Axxx (trong đó xxx là địa chỉ từ 000 đến 255)
• Để cài đặt công suất phát sóng dùng: AT+Px (trong đó x từ 1 đến 8, mặc định là 8 ~ 10 dBm)
• Sau khi cài đặt xong nối chân SET lên VCC hoặc để hở để về chế độ hoạt động bình thường: tất cả dữ liệu truyền qua UART vào module sẽ được truyền đến tất cả các module khác có cùng kênh sóng và địa chỉ, và truyền ra bằng UART.
