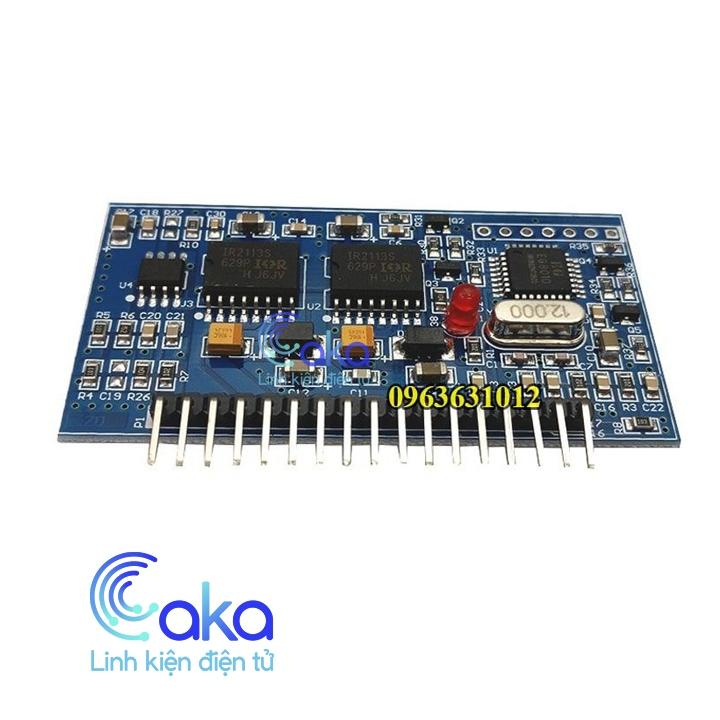

Mạch Tạo Xung Sin EGS002 EG8010 IR2110

EG8010 Là dòng vi điều khiển tạo sóng sin, Mạch được áp dụng để chuyển đổi  DC-DC-AC hai giai đoạn , hoặc  DC-AC trực tiếp . Chip sử dụng dao động thạch anh 12MHz bên ngoài, Mạch tao ra sóng sin tinh khiết với tần số 50-60HZ. Chip sử dụng công nghệ CMOS, kết hợp với mạch băm xung SPWM điều khiển thời gian, chế độ khởi động mềm,  mạch bảo vệ, và RS232 giao tiếp.

Thông số kỹ thuật :

• Điện áp ngõ vào: DC380V.

• Điện áp ngõ vào: AC16V.

• Điện áp ngõ ra: AC220V.

• Tần số ra: 50/60HZ

Hoạt động với nguồn 5V
Chân số 4 điều chính tần số sóng SIN
Điều chế một cực và hai cực
Thạch anh dao động 12MHz
Tần số sóng mang PWM 23.4KHz
Xử lý thời gian thực của điện áp, dòng và nhiệt độ thông tin phản hồi.
Quá áp, dưới điện áp, quá dòng, qua chức năng bảo vệ quá nhiệt.
Đặt thời gian đáp ứng pin chế độ khởi động mềm 1S.
Cài đặt truyền thông cổng nối tiếp và điện áp đầu ra, tần số và các thông số khác.
External serial 128 * 32 LCD hiển thị biến tần điện áp, tần số, nhiệt độ, và thông tin dòng điện.

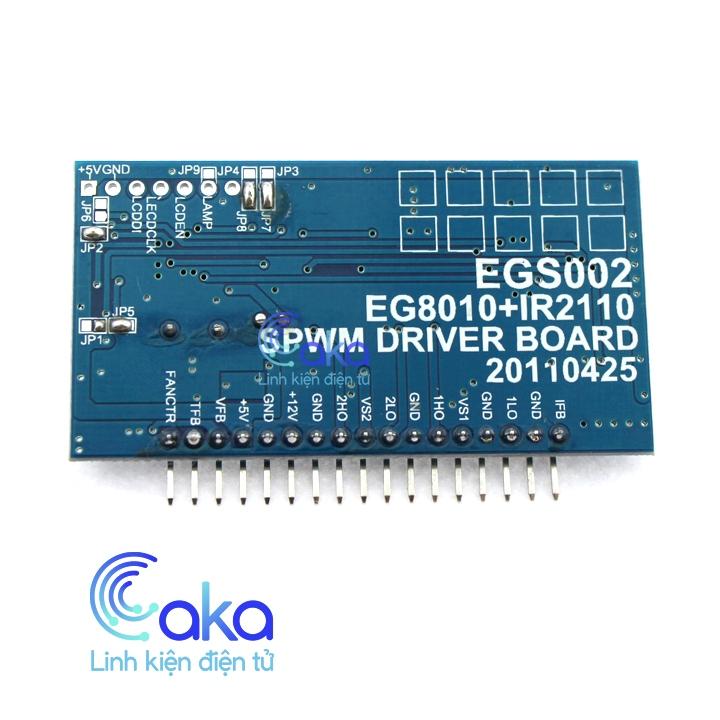

Mạch Tạo Xung Sin EGS002 EG8010 IR211

Lĩnh vực ứng dụng:

Biến tần sóng sin một pha
Biến tần kết nối lưới điện PV
Nguồn điện tần số trung bình
Bộ điều khiển tốc độ động cơ một pha
Biến tần một pha
Điều chỉnh sóng sin
Máy phát sóng sin
Biến tần công suất gió
Hệ thống UPS cung cấp điện liên tục
Hệ thống máy phát điện kỹ thuật số
