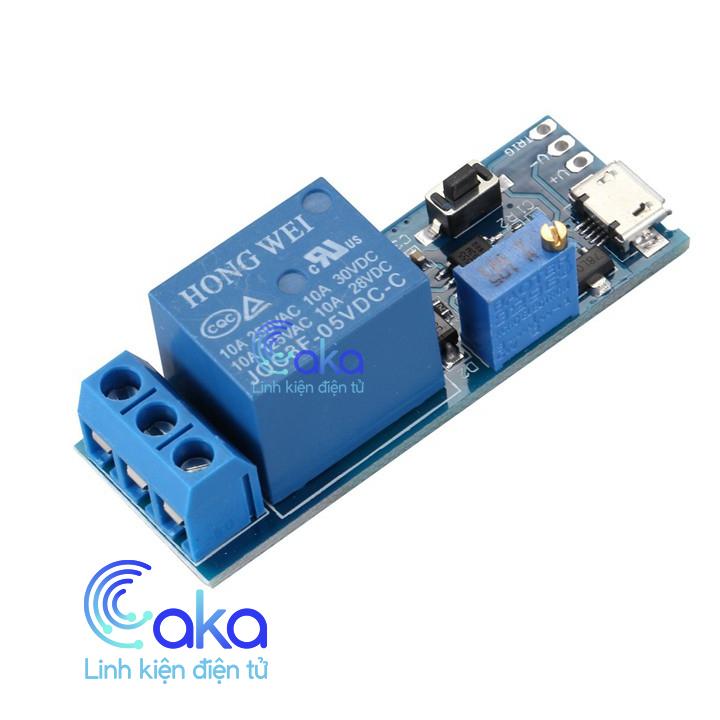

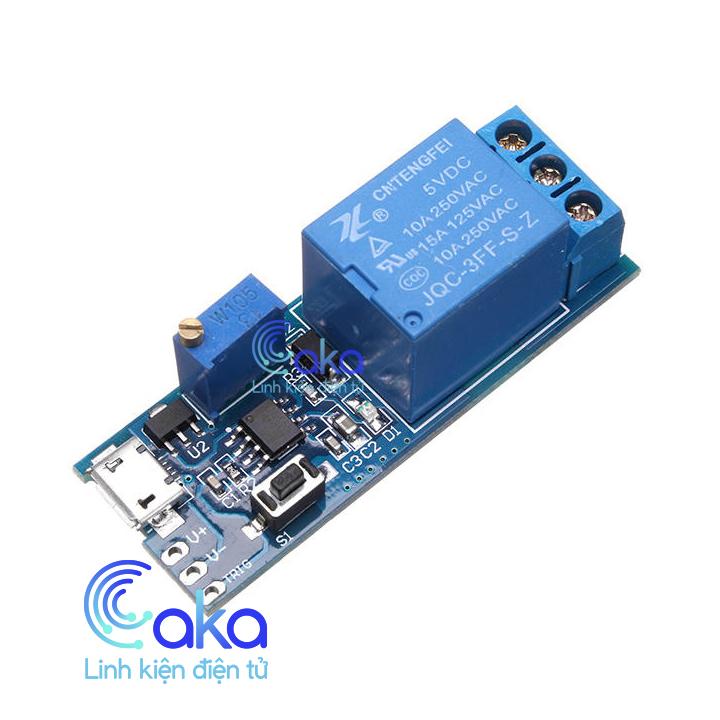

Mạch tạo trễ đóng ngắt relay 0~24s

Thương hiệu Caka Mã SP CK3579 Tình trạng Còn hàng
52.000₫

Mạch tạo trễ đóng ngắt relay 0~24s

Số lượng:
Lazada Shopee Sendo

Liên hệ mua hàng

Tổng đài: 0963631012

Mạch tạo trễ đóng ngắt relay 0~24s

Mạch tạo trễ đóng ngắt relay 0~24s có chức năng đóng relay sau khi kích hoạt nút nhấn, thời gian đóng relay có thể điều chỉnh từ 0 ~ 24 giây bằng chiết áp tích hợp trên mạch, sau khi kết thúc thời gian mạch ngắt relay trở về trạng thái ban đầu và chờ lệnh kích tiếp theo.

Thông số kỹ thuật :

  • Điện áp hoạt động: 5 ~ 30V (Khuyên dùng 5V hoặc 12V)
  • Ngõ ra: tiếp điểm relay NC - COM - NO
  • Nút kích: được thiết kế với nút nhấn trên mạch hoặc kích chân trigger xuống mức thấp (V-)
  • Để tăng thêm thời gian trễ có thể tăng giá trị tụ điện C hoặc giá trị biến trở
  • Led báo trạng thái: Có
  • Kích thước: 54 x 19 x 18mm

Công thức tạo thời gian trễ: T = 1.1RC.
Ví dụ: Điện dung 22uF, điện trở 100K. T = 1,1 * 1000000 * 0.000022 = 24,2 giây
Nếu bạn cần tạo trễ ở một thời gian cố định, bạn có thể thay thế biến trở thành một điện trở.

Mạch tạo trễ đóng ngắt relay 0~24s

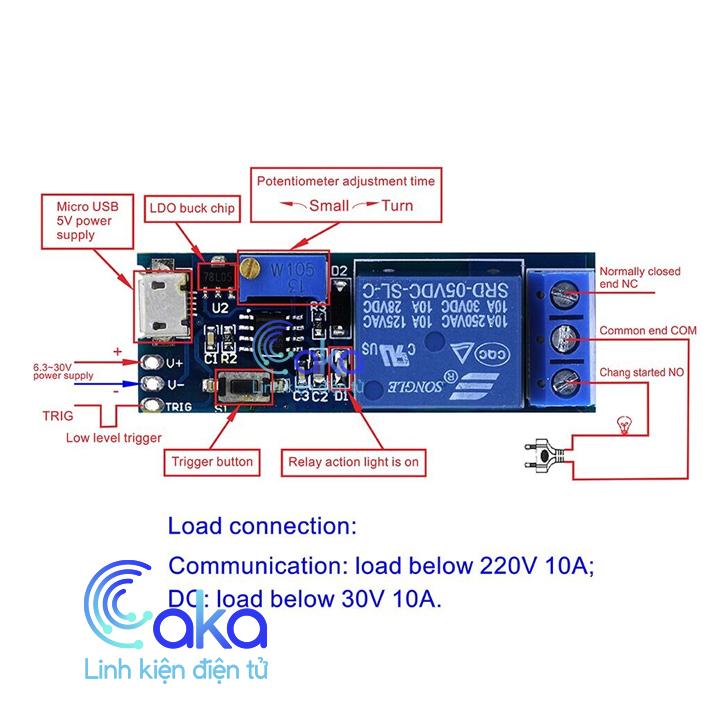

MẠCH KÍCH TẠO TRỄ ĐÓNG NGẮT RELAY 0 ~ 24 GIÂY

Mạch kích tạo trễ sử dụng nguồn cấp 5V cổng Micro USB hoặc 6.3 ~ 30V ở chân V- và V+.
Chân kích của mạch tạo trễ Relay được thiết kế bằng nút nhấn trên mạch hoặc có thể thiết kế nút kích riêng bằng cách đưa chân TRIG xuống mức thấp (nối chân TRIG với chân V-).
