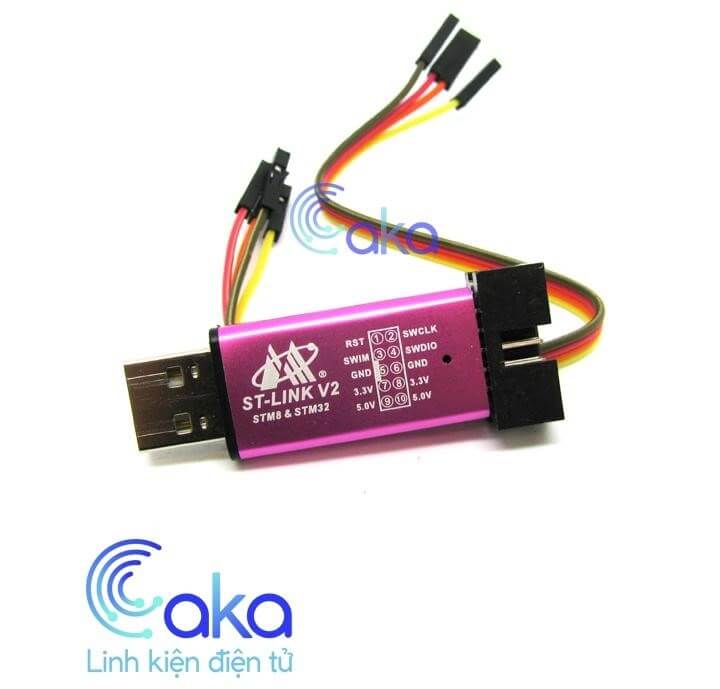

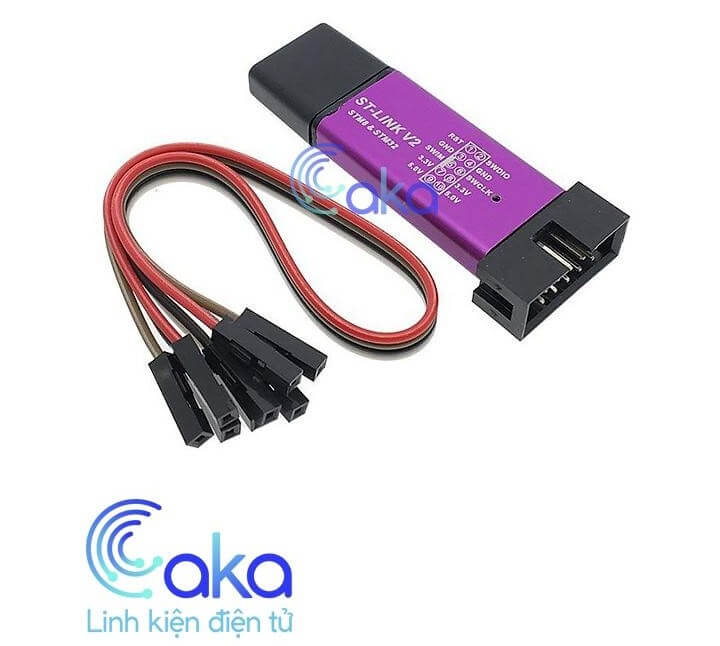

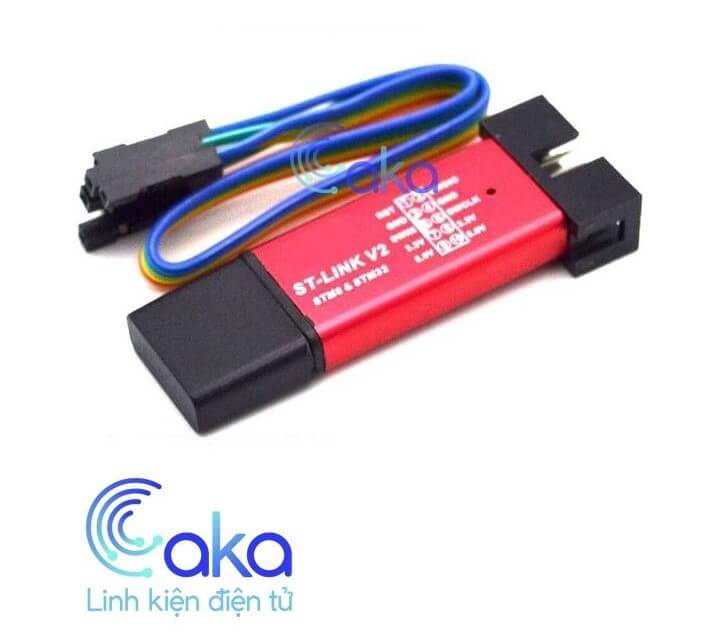

Mạch nạp STM8, STM32 ST-LINK V2

Mạch nạp STM8, STM32 ST-LINK V2 được sử dụng để nạp chương trình và debug cho Vi điều khiển STM32 và STM8 của ST, mạch nạp có kích thước nhỏ gọn, chi phí thấp, độ bền cao.


Thông số kỹ thuật: Mạch nạp STM32, STM32 ST-LINK V2


• Mạch nạp STM8, STM32 ST-Link V2 Mini
• Chuẩn nạp: JTAG, SWD, SWV.

Đặc tính nổi bật Mạch nạp STM8


1. STM32 ST-LINK V2 Hỗ trợ đầy đủ các STM32 giao diện SWD nạp và gỡ lỗi, giao diện đơn giản 4 dây (bao gồm cả dây cấp nguồn), tốc độ nhanh, hoạt động ổn định;


2. Hỗ trợ đầy đủ các STM8 giao diện SWIM nạp và gỡ lỗi (Hỗ trợ môi trường phát triển phổ biến như IAR, STVD hoặc tương đương); Phiên bản phần mềm hỗ trợ như sau:


   •   ST-LINK Utility 2 trở lên
   •   STVD 4.2.1 trở lên
   •   STVP 3.2.3 trở lên
   •   IAR EWARM V6.20 trở lên
   •   IAR EWSTM8 v1.30 trở lên
   •   Keil RVMDK V4.21 trở lên

3. Hỗ trợ nâng cấp firmware tự động, theo sản phẩm của ST. Firmware xuất xưởng đã được nâng cấp lên V2.J17.S4 mới nhất;

4. Nhỏ gọn, Đẹp, tiện lợi, chú thích ngay trên vỏ hộp nhôm sang trọng.

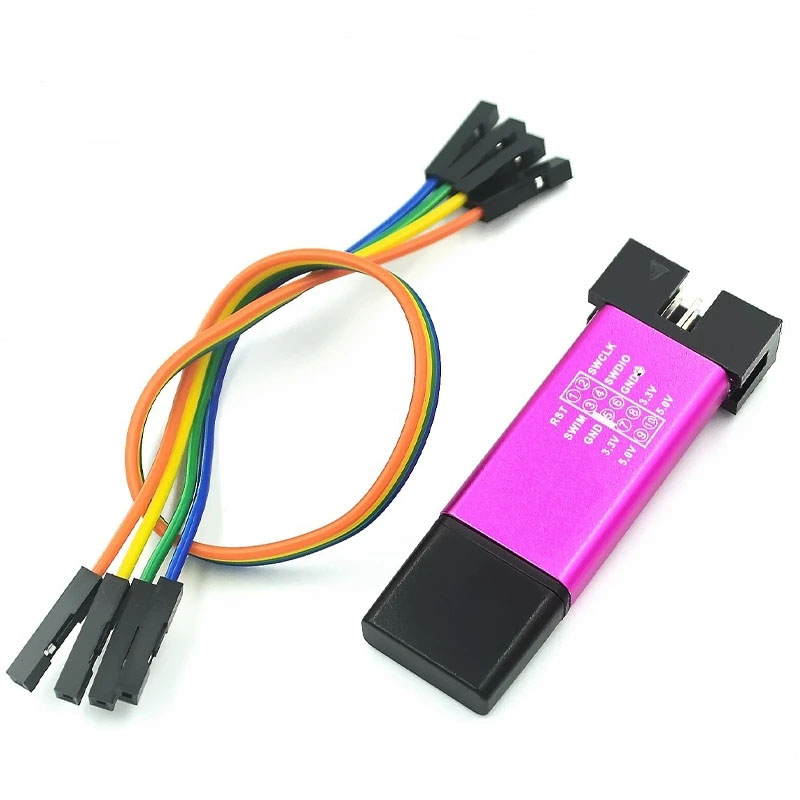

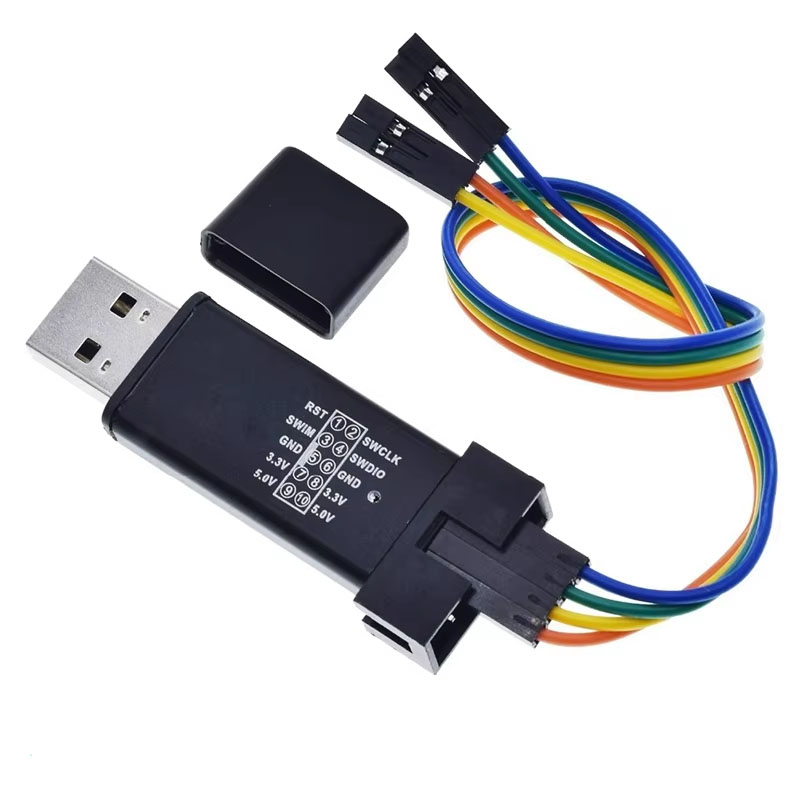

Trọn gói STM32 ST-LINK V2 bao gồm


- 1 x ST LINK V2 Mini
- 4 x Dây DuPont gỡ lỗi dài 30cm

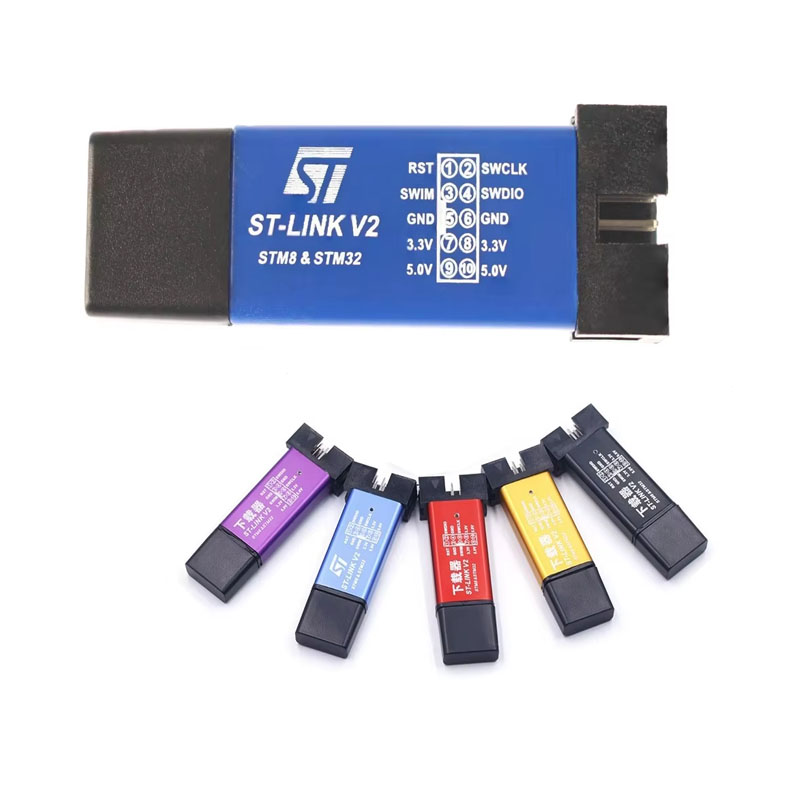

Kết nối chân từ mạch nạp ST-LINK V2 với linh kiện điện tử STM32 theo thứ tự sau:


-   RST--NRST

-   SWCLK -- TCK

-   SWDIO -- TMS

-  GND -- GND

-   3.3V -- 3.3V


Đối với những bạn làm việc với linh kiện điện tử STM8. Kết nối chân từ mạch nạp ST-LINK V2 với  STM8 theo thứ tự sau:


-   RST--NRST

-   SWIM-- SWIM

-   GND -- GND

-   3.3V -- 3.3V


Chương trình nạp

Driver ST Link V2 cho Win7/XP

Driver ST Link V2 cho Win8

Tham khảo thêm: Mạch Nạp PICKIT 3
