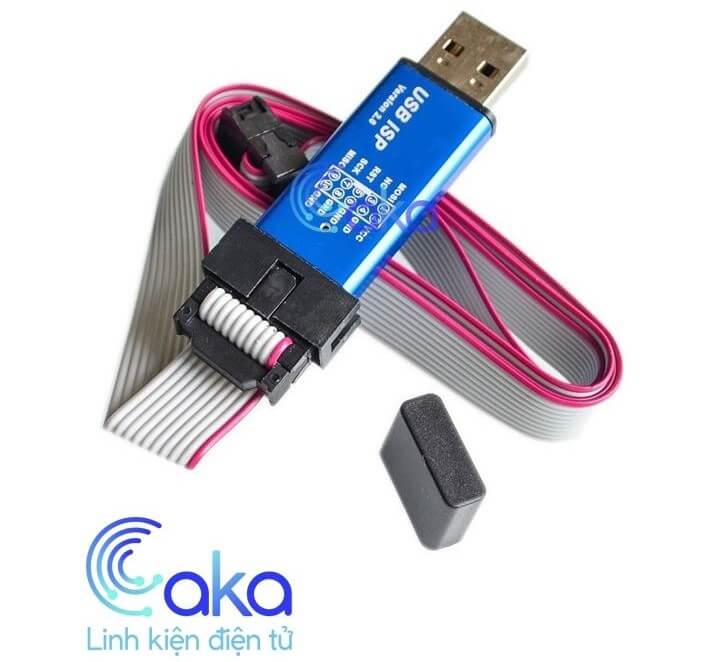

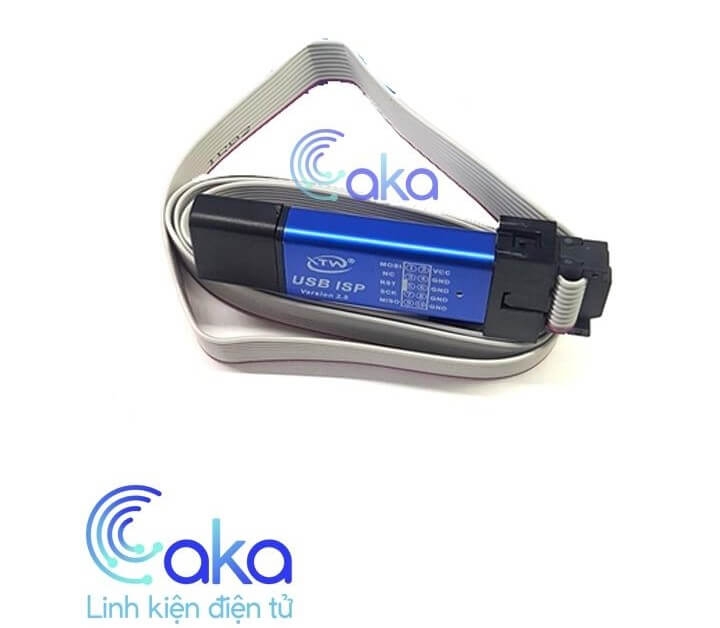

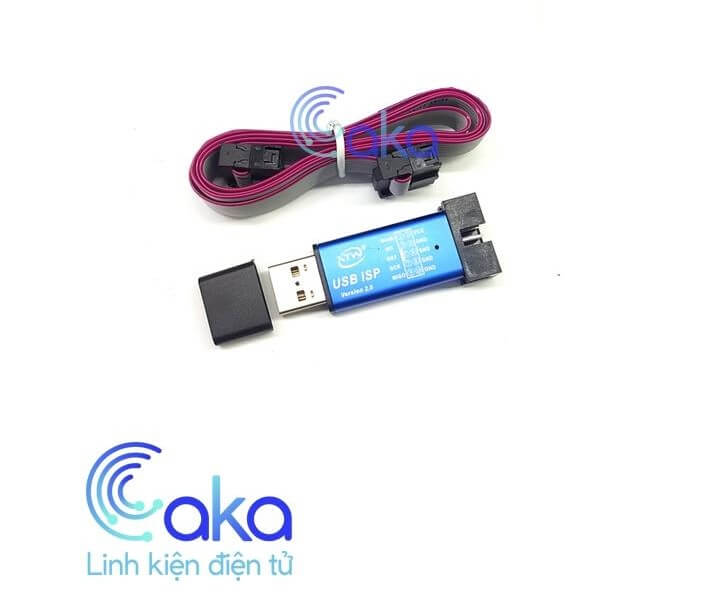

Mạch nạp ISP, Mạch nạp AVR/89

Thương hiệu Caka Mã SP CK0134 Tình trạng Còn hàng
69.000₫

Mạch nạp ISP, Mạch nạp AVR/89 là phiên bản nạp cho AVR Và 89S..Mạch nạp chạy trên tích hợp trên WinXP,WIN7, và Win8.

Số lượng:
Lazada Shopee Sendo

Liên hệ mua hàng

Tổng đài: 0963631012

Mạch nạp ISP, Mạch nạp AVR/89 là phiên bản nạp cho AVR Và 89S..Mạch nạp chạy trên tích hợp trên WinXP,WIN7, và Win8.


THÔNG SỐ KỸ THUẬT: Mạch nạp ISP, Mạch nạp AVR/89


  • Mạch nạp ISP USBasp chuyên nạp cho dòng Vi điều khiển AVR.

  • Giao tiếp và cấp nguồn qua cổng USB 5VDC.

  • Cổng nạp chuẩn ISP 10 pins.

  • Hỗ trợ set Fuse bit.

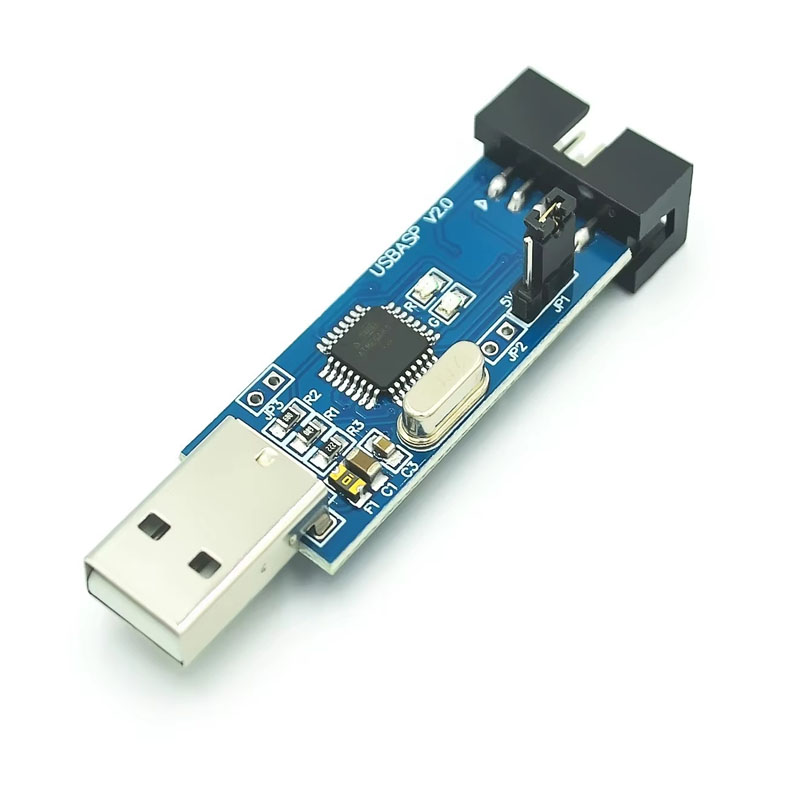

  • Onboard ATMega8(L).

  • Onboard over-current protection.

  • 3.3V and 5V logic level Selection jumper (JP1)

  • Self program (firmware update) jumper (JP2)

  • Clock Speed control Jumper (JP3)

  • USB Type A connector for directly pluging in to PC USB port

  • On board power and programmer status LEDs

  • Supported OS: Windows 8, Windows 7, Works under multiple platforms. Linux, Mac OS X and Windows are tested.



TINY SERIES


  • ATTiny12, ATTiny13, ATTiny15, ATTiny24, ATTiny25

  • ATTiny26, ATTiny2313, ATTiny44, ATTiny45, ATTiny84

  • ATTiny85, AT90S2313, AT90S2323, AT90S2343, AT90S1200

  • AT90S8515, AT90S8535, ATMEGA48, ATMEGA8, ATMEGA88

  • ATMEGA8515, ATMEGA8535, ATMEGA16, ATMEGA162

  • ATMEGA163, ATMEGA164, ATMEGA165, ATMEGA168

  • ATMEGA169, ATMEGA169P, ATMEGA32, ATMEGA324

  • ATMEGA325, ATMEGA3250, ATMEGA329, ATMEGA3290

  • ATMEGA64, ATMEGA640, ATMEGA644, ATMEGA645

  • ATMEGA6450, ATMEGA649, ATMEGA6490, ATMEGA128

  • ATMEGA1280, ATMEGA1281, ATMEGA2560, ATMEGA2561

  • AT90CAN32, AT90CAN64, AT90CAN128, AT90PWM2, AT90PWM3

  • AT89S51, AT89S52

Tham khảo thêm: Mạch Nạp TI CC

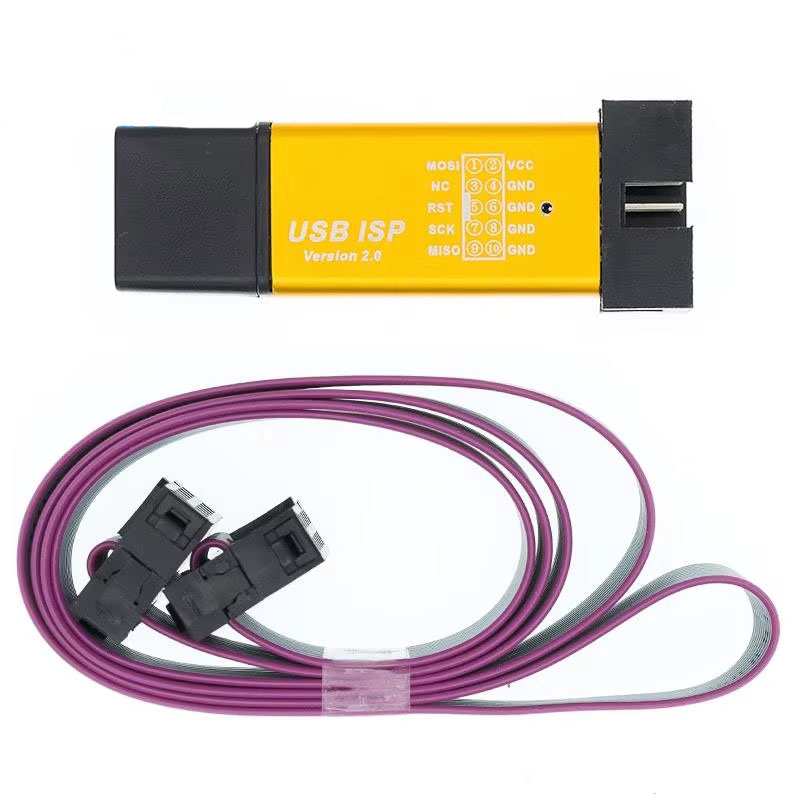

Sơ đồ chân của Mạch nạp ISP, Mạch nạp AVR/89


  • -Nạp cho epprom 24Cxx
  • -(RST)MCLR-Not Connect
  • -VDD-Vcc
  • -GND-Vss
  • -(MISO)PGD – Not Connect
  • -(SCK)PGC -SCL
  • -(MOSI)AUX-SDA

Chú ý phải có trở từ 2-10k kéo lên dương nguồn ở các chân SCL và SDA.
