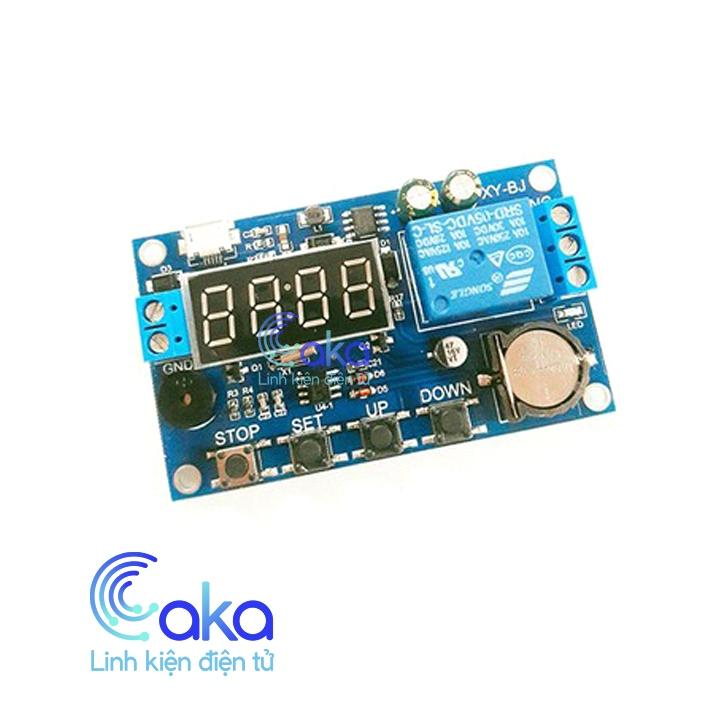

Mạch hẹn giờ bật tắt thiết bị thời gian thực

Thương hiệu Caka Mã SP CK3181 Tình trạng Còn hàng
150.000₫
Đang cập nhật
Số lượng:
Lazada Shopee Sendo

Liên hệ mua hàng

Tổng đài: 0963631012

Mạch hẹn giờ bật tắt thời gian thực 5-60VDC. Dùng để hẹn giờ bật tắt thiết bị điện. Có thể cài đặt tới 5 chương trình bật/tắt khác nhau. Có còi báo và ngõ ra điều khiển relay. Có pin nhớ chạy thời gian thực nên vẫn hoạt động đúng ngay cả khi mất điện.



Thông số kỹ thuật :



  • Điện áp cung cấp rộng 5.0 V ~ 60 V

  • Có cổng nguồn nuôi micro usb 5v

  • Có pin nhớ thời gian khi mất điện

  • Có thể cài đặt hẹn giờ 5 lần cùng 1 lúc

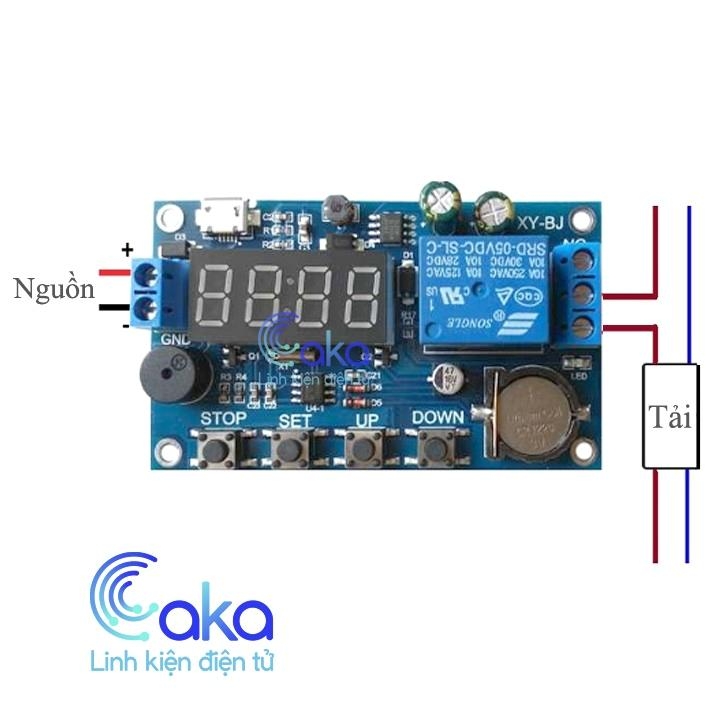

Mạch hẹn giờ bật tắt thiết bị thời gian thực



Hướng dẫn sử dụng :


Cài đặt thời gian

  • Nhấn và giữ phím “DOWN” đến khi màn hình hiển thị “YEA“. Sau đó dùng phím “UP” và “DOWN” để cài đặt năm hiện hành.

  • Sau đó nhấn “SET” màn hình hiển thị “dEA“. Sử dụng phím “UP” và “DOWN” để cài đặt tháng.

  • Sau đó nhấn “SET“. Sử dụng phím “UP” và “DOWN” để cài đặt ngày.

  • Sau đó nhấn “SET” màn hình hiển thị “HOU“. Sử dụng phím “UP” và “DOWN” để cài đặt giờ.

  • Sau đó nhấn “SET“. Sử dụng phím “UP” và “DOWN” để cài đặt phút.

  • Sau đó nhấn và giữ phím “SET“. Thời gian đã được cài đặt xong.

Cài đặt hẹn giờ

  • Nhấn và giữ phím “SET” trong 2 giây để vào chế độ cài hẹn giờ. Sau đó trên màn hình sẽ hiển thị để chọn chu kì bật/tắt và chọn chế độ hoạt động

  • Chọn chương trình bật/tắt “PE-1” – “PE-5“

  • Chọn chế độ hoạt động: “P-1” – “P-5”

  • P-1: Chọn giờ bật/tắt hàng ngày. Mode này sẽ hoạt động hàng ngày.

  • P-2: Chọn giờ bật/tắt trong ngày.

  • P-3: Chọn giờ bật/tắt cụ thể trong 1 ngày trong tháng.

  • P-4: Chọn ngày và giờ bật/tắt trong 2 ngày khác nhau, có thể cùng hoặc khác tháng.

  • P-5: Chọn số ngày hẹn giờ bật/tắt trong tháng.

Sau khi chọn xong nhấn phím “SET“. Màn hình sẽ chuyển qua cài đặt thời gian bật/tắt.

  • “OPE” thời gian bắt đầu bật

  • “CLE” thời gian kết thúc

  • “dAE” ngày hoạt động

  • Chú ý: thời gian “CLE” phải lớn hơn thời gian “OPE“.

Trong lúc cài đặt thời gian bật/tắt.

  • Nhấn phím “STOP” để chọn chế độ ngõ ra:

  • “OUT1” ngõ ra relay đóng/ngắt

  • “OUT2” ngõ ra xung 1s lúc thời gian bắt đầu và thời gian kết thúc

  • Nhấn và giữ phím “STOP” để chọn chế độ cho còi báo:

  • “bLL0” không có còi báo

  • “bLL1” có còi báo

Sau khi chọn thời gian hoạt động xong. Nhấn và giữ phím “SET” trong 2 giây. Nếu cài đặt thành công màn hình sẽ trở lại đồng hồ thời gian. Nếu màn hình hiển thị “ERR” nghĩa là chưa cài đặt thành công.

Trong lúc module đang hoạt động

  • Nhấn phím “STOP” màn hình hiển thị:

  • “On“: Relay hoạt động bình thường. Cho phép đóng/ngắt relay

  • “OFF“: Relay sẽ không hoạt động. Relay luôn ngắt.

  • Nhấn và giữ phím “STOP” trong 2 giây để chon chế độ “Sleep mode”

  • “CP” kích hoạt chế độ “Sleep mode”. Màn hình hiển thị sẽ tắt sau 5 giây, module vẫn hoạt động bình thường

  • “Od” không sử dụng “Sleep mode”. Màn hình luôn sáng.
