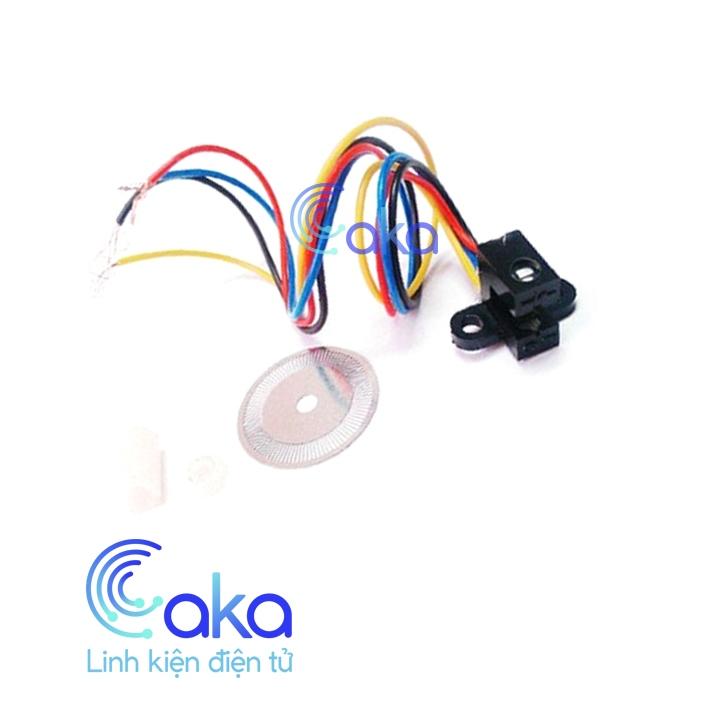

Mạch Encoder 100 Xung, Module Encoder

Đĩa encoder 100 xung hỗ trợ 2 xung A, B ngõ ra với nguồn cấp 5V thích hợp với các ứng dụng điều khiển chính xác động cơ.
Sơ đồ dây:
Dây đỏ - Vcc(Phải nối tiếp với trở 120 Ohm như hình)
Dây đen - GND
Hai dây còn lại là kênh A và kênh B(Cần kéo trở 10k lên Vcc).

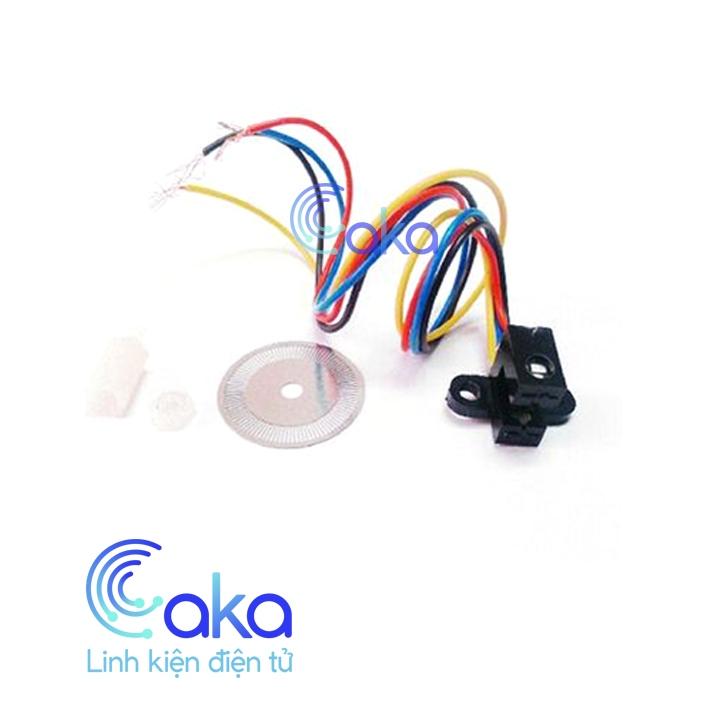

Mạch Encoder 100 Xung, Module Encoder

Thông số kỹ thuật :
Đĩa Encoder : 100 xung
Đường kính ngoài: 22mm
Đường kính lỗ trong: 3,5mm
Độ dày: 0,3mm
Chất liệu: thép hợp kim
Đo tốc độ trên các thông số kỹ thuật ống:
Điện áp cung cấp: 5V (3,3V cũng có sẵn)
Phương pháp đấu dây: đỏ GND đỏ 5V
Tín hiệu đầu ra: Đầu ra tín hiệu hai pha 5Vp-p (xem hình bên dưới).
Hai đường tín hiệu, một màu vàng và một màu xanh lam (do các lô sản xuất khác nhau, đôi khi đường tín hiệu có thể có màu xanh lục, không ảnh hưởng đến việc sử dụng), màu vàng và màu xanh lam lần lượt là 2 cấp độ (có thể được kết nối trực tiếp với MCU ) tín hiệu (Lưu ý: đo đảo chiều dương và âm dựa trên hai mức này để phân biệt xem đó là tiến hay lùi)
(Đặt A B làm đường tín hiệu)
A có một xung đầu tiên, điều này chứng tỏ là về phía trước
B có xung đầu tiên, điều này chứng tỏ là một sự đảo ngược

Đĩa encoder 100 xung

Lưu ý quan trọng: Không có đầu ra để chặn trong thời gian dài hoặc không chặn . Khi phát hiện pha, chỉ có cạnh tăng và cạnh giảm của chùm tia sẽ có đầu ra dạng sóng, do đó chỉ có thể xoay bánh xe mã hoặc chuyển đổi qua lại với các đối tượng mờ. Đầu ra sóng, ở tốc độ cao, tương tự như sóng hình sin hoặc sóng răng cưa, xem video demo bên dưới. Thử nghiệm vạn năng đã được thực hiện ở khoảng 0,1V, không hợp lệ! Đối với thử nghiệm, vui lòng sử dụng cổng thu nhận của máy hiện sóng hoặc vi điều khiển .

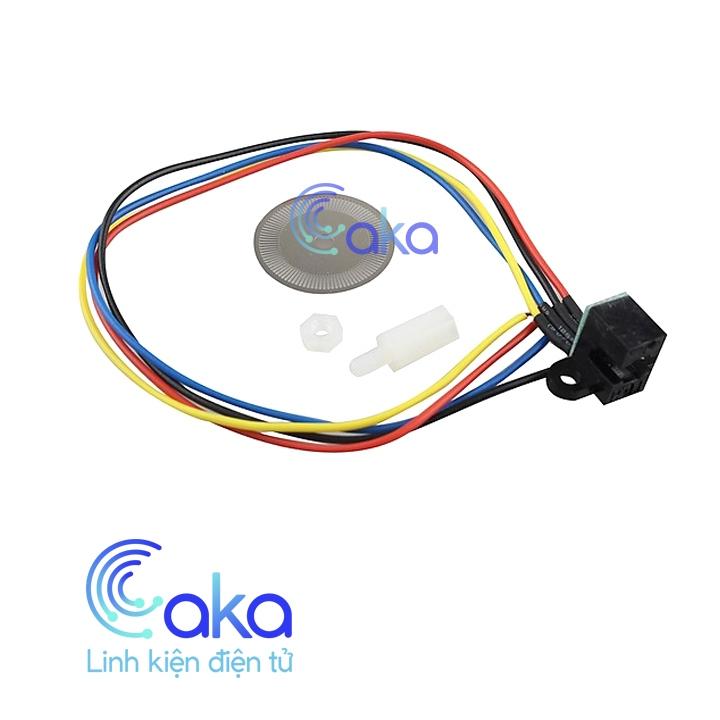

Module Encoder 100 Xung
