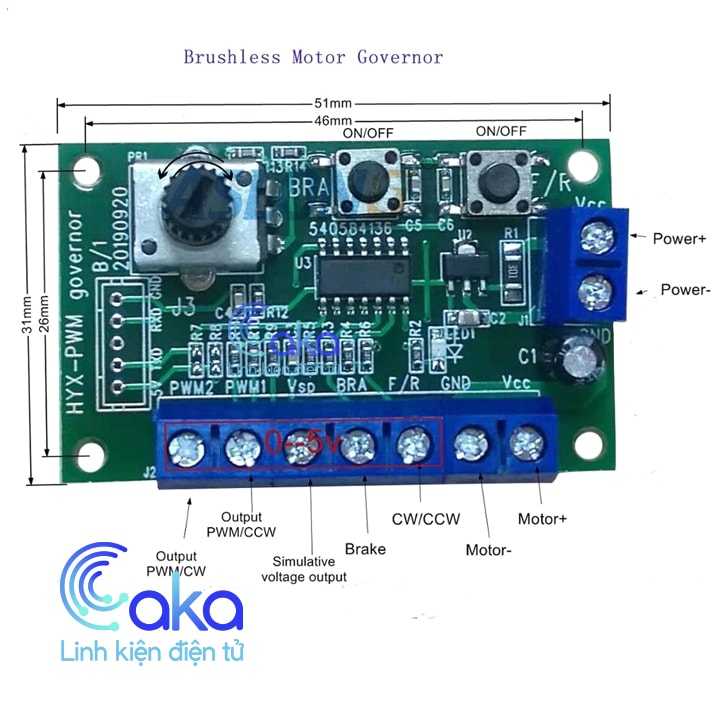

Mạch điều khiển động cơ không chổi than JGB37

Mạch điều khiển động cơ không chổi than JGB37 bằng việc dùng trực tiếp để tăng giảm tốc độ động cơ, được điều chỉnh bằng biến trở xoay, có tín hiệu đầu ra là Analog có phím bấm điều chỉnh đảo chiều động cơ tỷ lệ nghịch tốc độ.

Thông số kỹ thuật:

- Điện áp : 5-28VDC

- Dòng điện : Max2A.

- PWM Tần số đầu ra: 10-15KHz

- Analog Điện áp đầu ra: 0-5V

- Điều khiển độc lập bằng tay cao và thấp nước đầu ra

- Nhiệt độ hoạt động: -10 độ C-70 độ C Nhiệt độ Lưu Trữ: -30 độ C-125 độ C

- Kích thước: dài 31mm * rộng 51mm

Chú ý : nếu các bạn muốn sử dụng động cơ có tải cao hơn các bạn cấp điện áp trực tiếp không qua mạch điều khiển

Mạch điều khiển động cơ không chổi than.

Mạch điều khiển động cơ DC KHÔNG CHỔI THAN

Công dụng mạch điều khiển động cơ không chổi than.

Mạch sử dụng điều khiển tốc độ quay của động cơ nhanh chậm qua biến trở điều chỉnh, có thể thực hiện đảo chiều động cơ bằng nút nhấn được setup trên mạch, tùy chỉnh đảo nghịch vòng quay động cơ. Các bạn tham khảo video.

Điều khiển động cơ không chổi than.
