Mạch điều khiển động cơ bước TB6600 4.0A 9~42VDC

Thương hiệu Caka Mã SP CK0619 Tình trạng Còn hàng
165.000₫

Mạch điều khiển động cơ bước TB6600 4.0A 9~42VDC Dòng cấp tối đa là 4A. Có tích hợp đo quá dòng quá áp

Số lượng:
Lazada Shopee Sendo

Liên hệ mua hàng

Tổng đài: 0963631012

Mạch Điều Khiển Động Cơ Bước TB6600 sử dụng IC TB6600HQ/HG, dùng cho các loại động cơ bước: 42/57/86 2 pha hoặc 4 dây có dòng tải là 4A/42VDC. Ứng dụng của mạch điều khiển động cơ bước TB6600 trong làm máy như CNC, Laser hay các máy tự động khác.

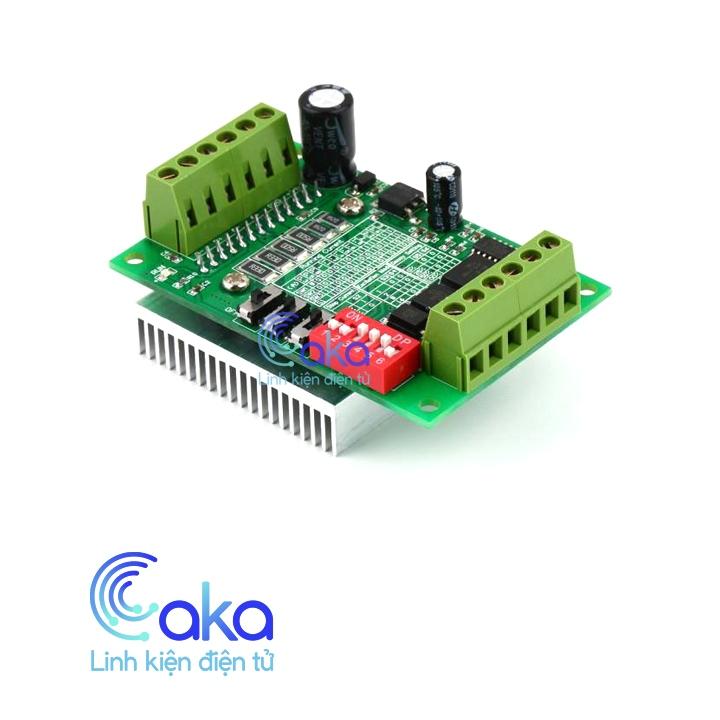

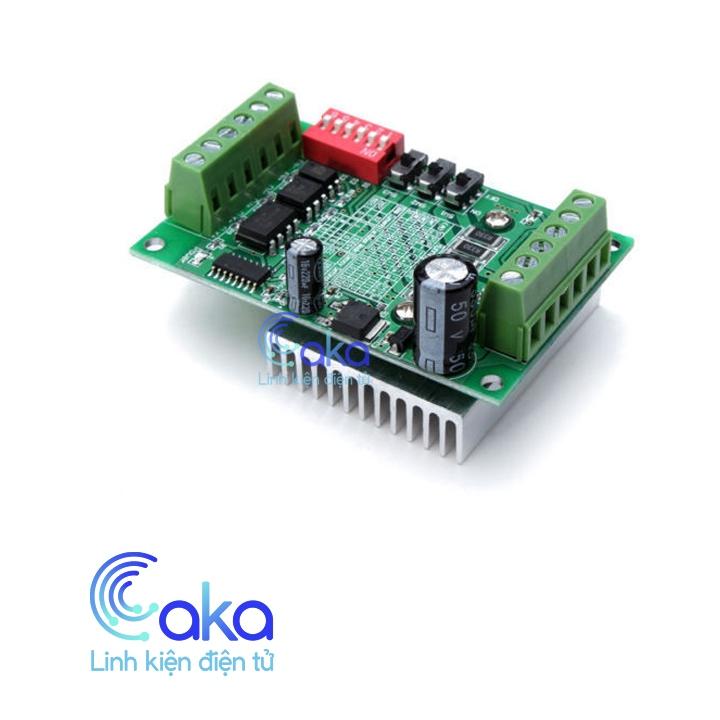

Mạch điều khiển động cơ bước TB6600



THÔNG SỐ KỸ THUẬT : Mạch TB6600

  • Nguồn đầu vào là 9V – 42V.
  • Dòng cấp tối đa là 4A.
  • Ngõ vào có cách ly quang, tốc độ cao.
  • Có tích hợp đo quá dòng quá áp.
  • Cân nặng: 200G.
  • Kích thước: 96 * 71 * 37mm.



Cài đặt và ghép nối:

  • DC+: Nối với nguồn điện từ 9 – 40VDC
  • DC- : Điện áp (-) âm của nguồn
  • A+ và A -: Nối vào cặp cuộn dây của động cơ bước
  • B+ và B- : Nối với cặp cuộn dây còn lại của động cơ
  • PUL+: Tín hiệu cấp xung điều khiển tốc độ (+5V) từ BOB cho M6600
  • PUL-: Tín hiệu cấp xung điều khiển tốc độ (-) từ BOB cho M6600
  • DIR+: Tín hiệu cấp xung đảo chiều (+5V) từ BOB cho M6600
  • DIR-: Tín hiệu cấp xung đảo chiều (-) từ BOB cho M6600
  • ENA+ và ENA -: khi cấp tín hiệu cho cặp này động cơ sẽ không có lực momen giữ và quay nữa

Có thể đấu tín hiệu dương (+) chung hoặc tín hiệu âm (-) chung Cài đặt cường độ dòng điện

I(A) SW4 SW5 SW6
4.0  1  1  1

3.5

 0  1  1
3.0  1  0  1
2.5  0  0  1
2.0 1 1 0
1.5 0 1 0
1.0 1 0 0
0.5 0 0 0



Cài đặt vi bước cho driver
Micro Pulse/rev SW1 SW2 SW3
OFF 0 0 0 0
1 200 0 0 1
1/2A 400 0 1 0
1/2B 400 0 1 1
1/4 800 1 0 0
1/8 1600 1 0 1
1/16 3200 1 1 0
OFF     0 1 1 1
