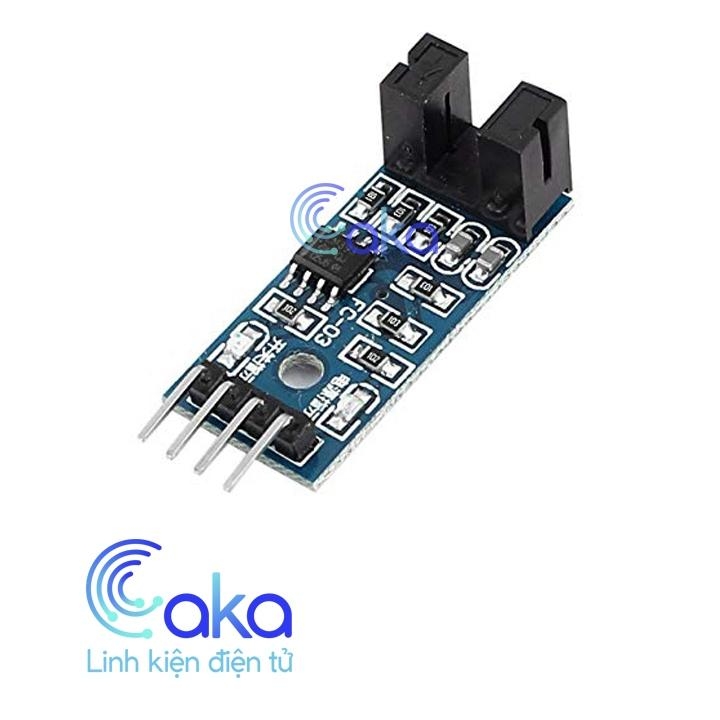

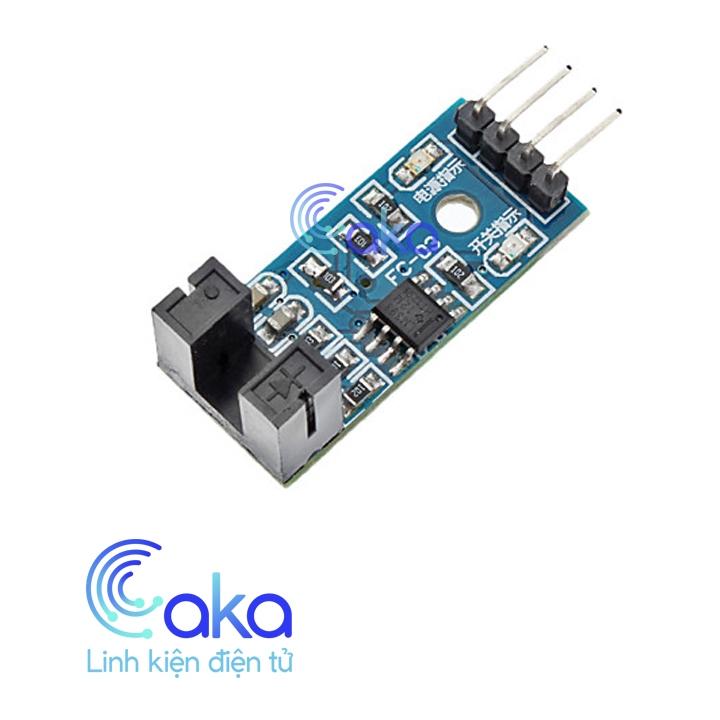

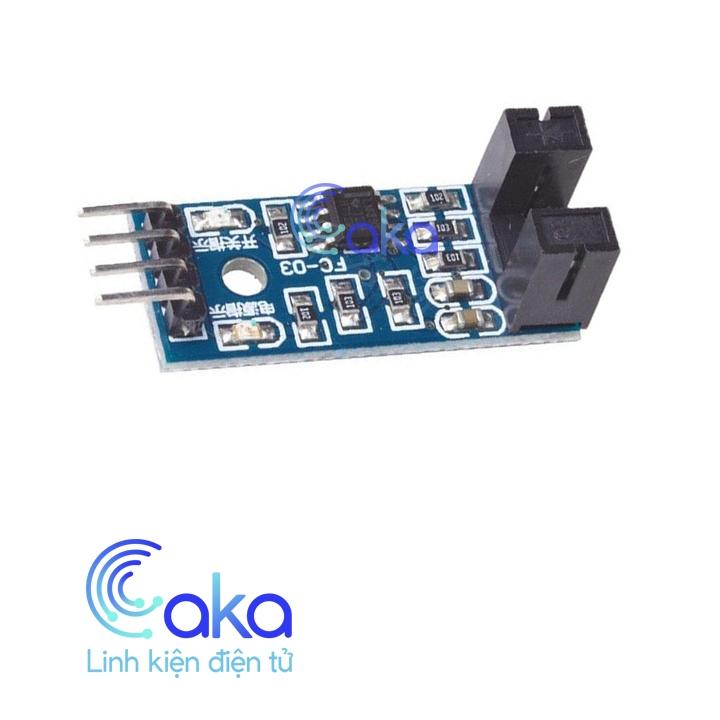

Mạch Cảm Biến Tốc Độ Encoder

Mạch cảm biến tốc độ Encoder bao gồm 1 mắt phát và 1 mắt thu hồng ngoại đặt cách nhau qua 1 ke hở, khi ánh sáng từ mắt phát đi được tới mắt thu (xuyên qua lỗ của dĩa encoder) thì sẽ có tín hiệu mức cao (5v) phát ra khỏi chân out, khi bị che lại thì chân out phát ra tín hiệu mức thấp (0v).

Thông số kỹ thuật: Mạch Cảm Biến Tốc Độ Encoder

• Điện áp sử dụng: 3.3~5VDC
• Dòng sử dụng: 15mA
• Mức tín hiệu xuất raDigital: TTL
• Ngõ ra: Ananlog và Digital.
• Khoảng cách giữa hai mắt phát và thu: 5mm

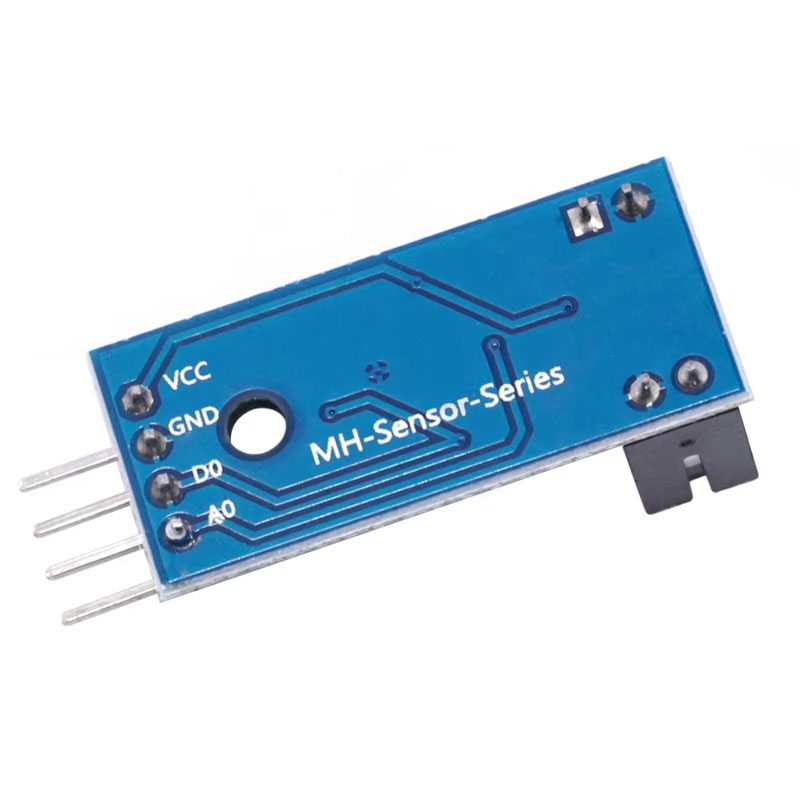

Sơ đồ chân: Mạch Cảm Biến Tốc Độ Encoder

• VCC: Cấp nguồn 3.3-5VDC
• GND: Cấp nguồn mass 0VDC.
• DO: Xuất Digital Low (0VDC) hoặc High (3.3-5VDC)
• A0: Xuất Analog từ 0->3.3-5VDC.

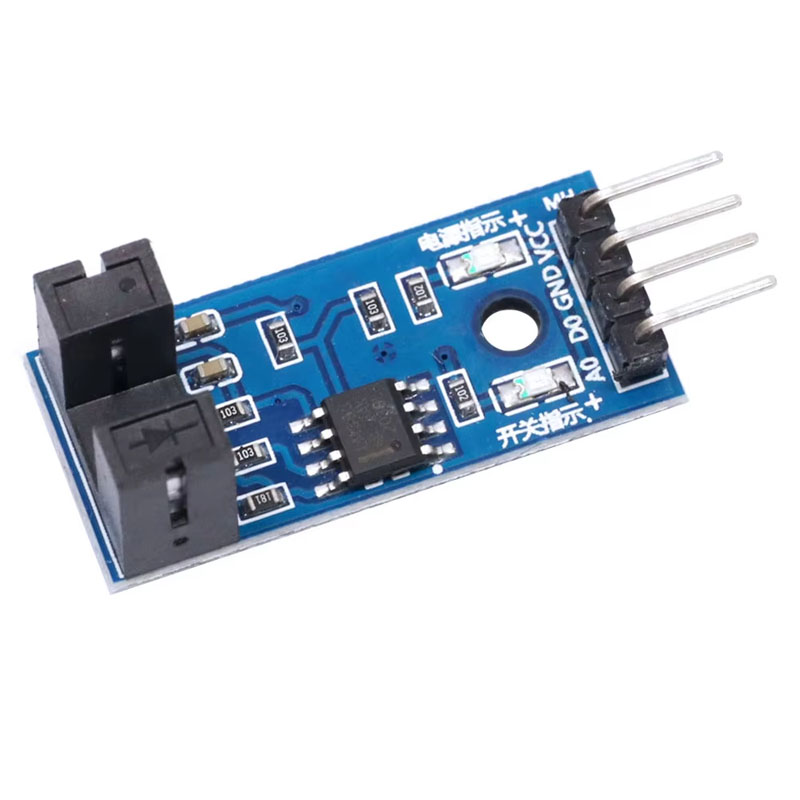

Mạch Cảm Biến Tốc Độ Encoder

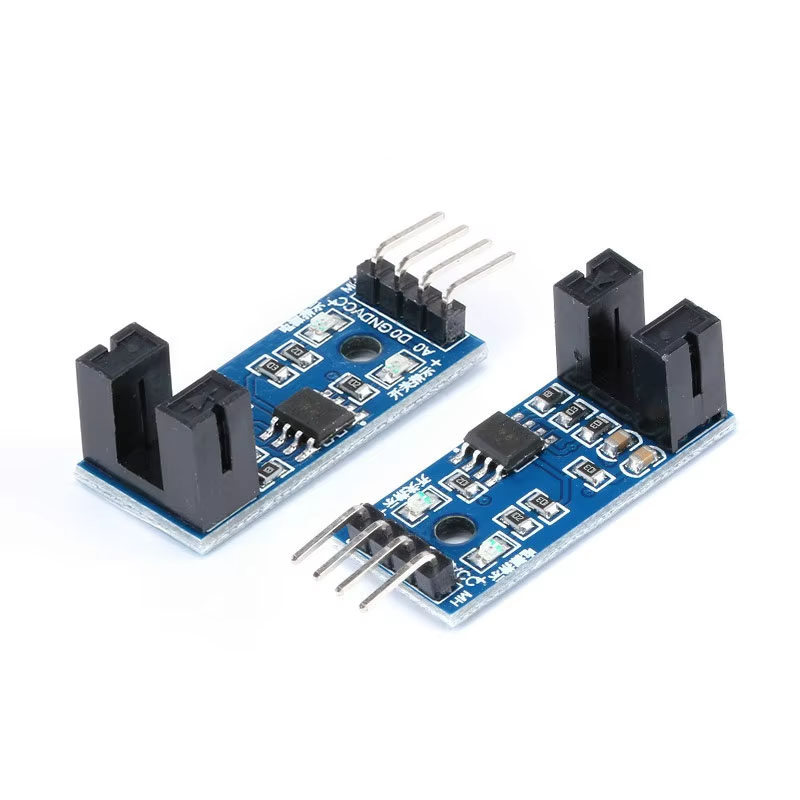

Mạch Encoder cảm biến hồng ngoại chữ U ITR9608

Mạch cảm biến tốc độ Encoder cảm biến hồng ngọai ITR9608
