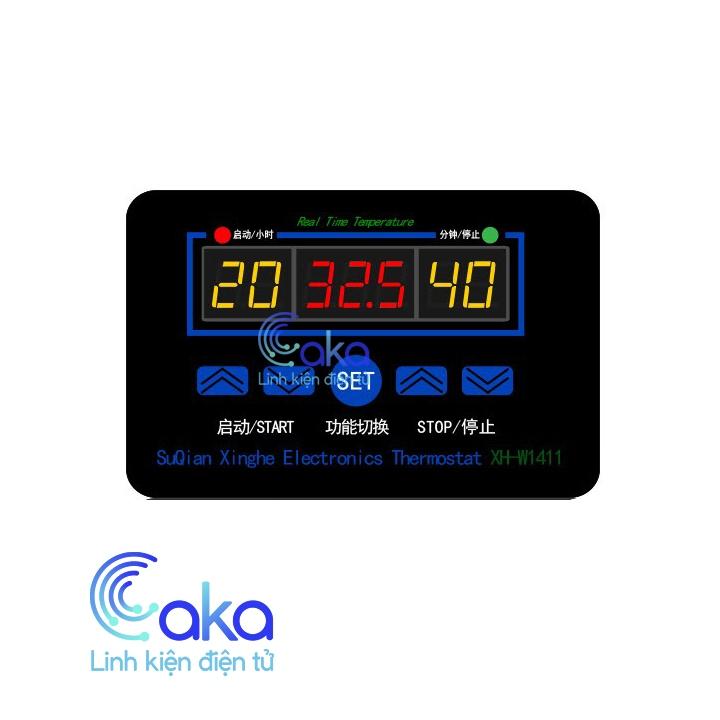

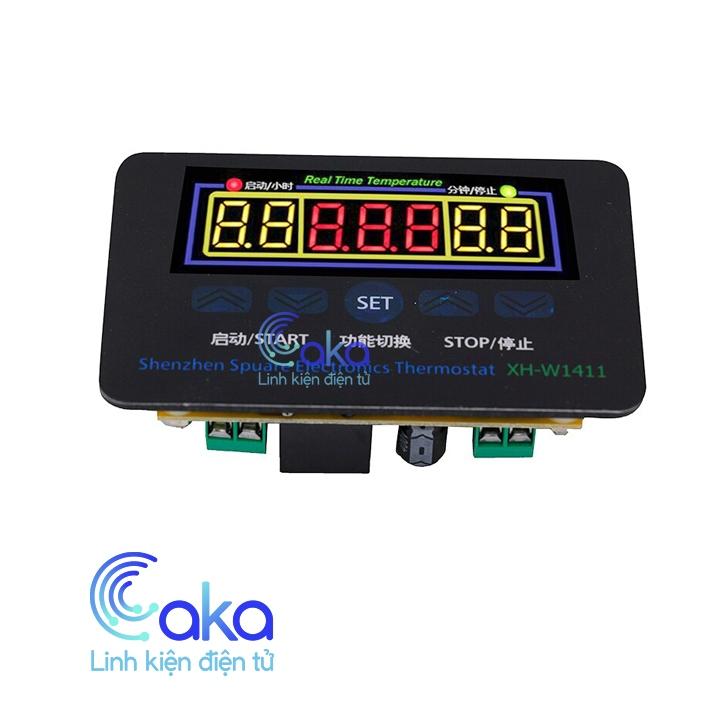

Mạch cảm biến nhiệt độ XH-W1411 relay 220V

Mạch cảm biến nhiệt độ XH-W1411 có ngõ ra là relay, thường mở, có hiện thị nhiệt độ trên led bảy đoạn. Mạch này có thể cài đặt nhiệt độ cố định hoặc khoảng nhiệt độ để bật, tắt relay.

Chức năng  mạch : XH-W1411

• Ở chế độ F1 mạch sẽ đóng, ngắt relay theo thời gian, hai số bên trái là thời gian relay on, hai số bên phải là thời gian relay off. Thời gian tính bằng phút, tối đa là 99 phút
• Ở chế độ F2 mạch được sử dụng để cài đặt thời gian on, với 2 số bên trái là số giờ, 2 số bên phải là số phút. Sau khi kết thúc thời gian on thì relay sẽ áp đến khi nào được cấp lại nguồn
• Ở chế độ F3 mọi thao tác cài đặt giống với chế độ F2, nhưng chức năng của mạch được sử dụng cài đặt thời gian off
• Để khôi phục cài đặt gốc cần thực hiện các thao tác sau:
• Rút nguồn ra, sau đó nhấn giữ đồng thời 2 nút tăng giảm của phía bên trái (stop) sau đó cấp nguồn vào.
• Để cài đặt nhiệt độ chênh lệch cần thực hiện các thao tác sau:
• - Rút nguồn ra, sau đó nhấn giữ 1 nút giữa (nút Set) sau đó cấp nguồn vào
• - Màn hình sẽ hiện thị thông số (--000--)
• - Hiệu chỉnh nhiệt độ chênh lệch
• - Nhiệt độ hiển thị ra màn hình theo công thức: nhiệt độ hiển thị màn hình = nhiệt độ đo được + nhiệt độ hiệu chỉnh

Mạch cảm biến nhiệt độ XH-W1411 relay 220V

Mạch cảm biến nhiệt độ đóng ngắt relay XH-W1411 220V
