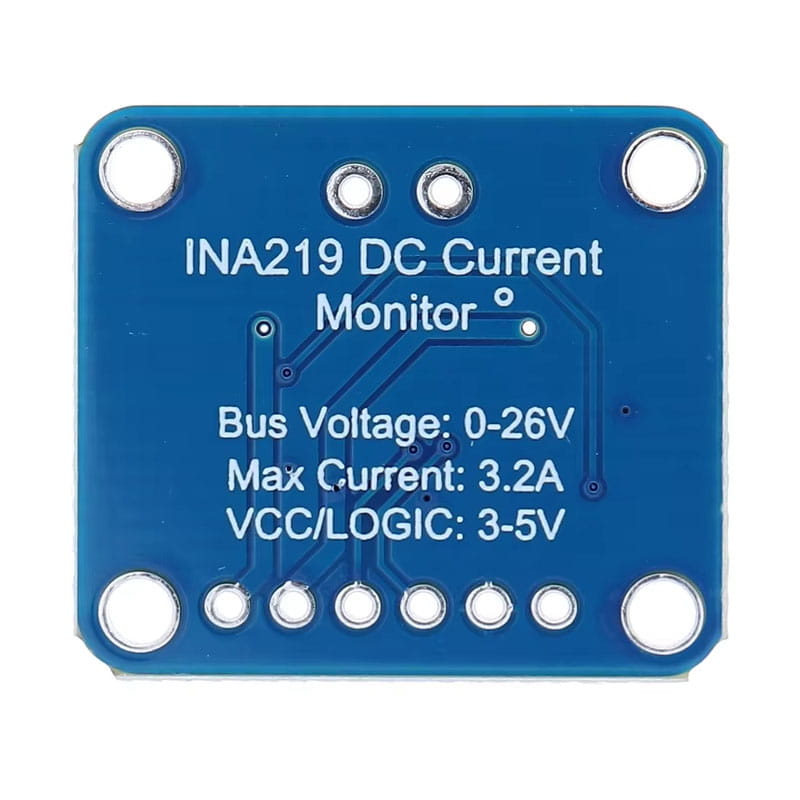

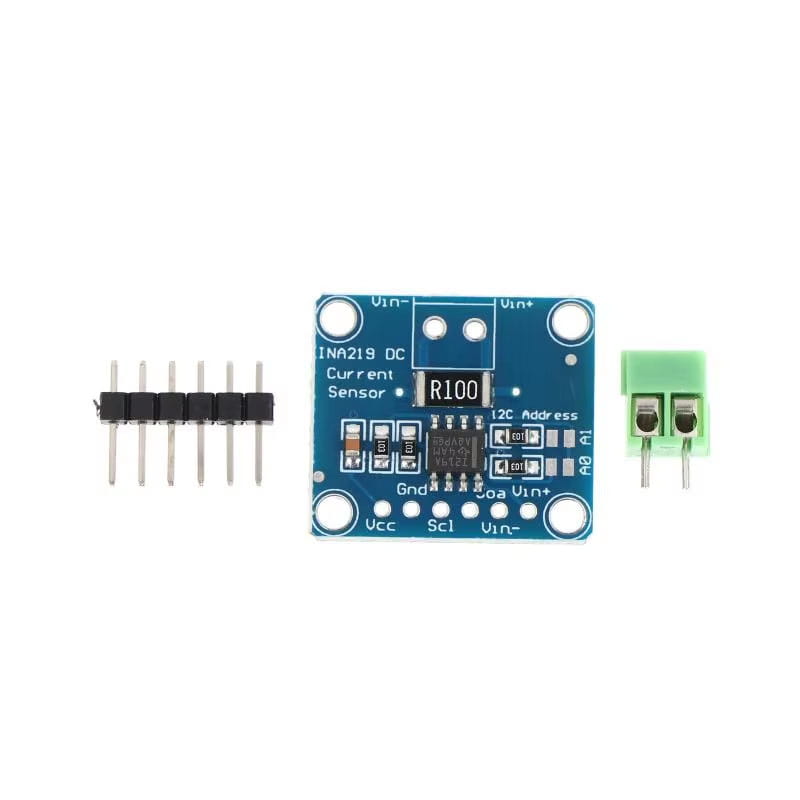

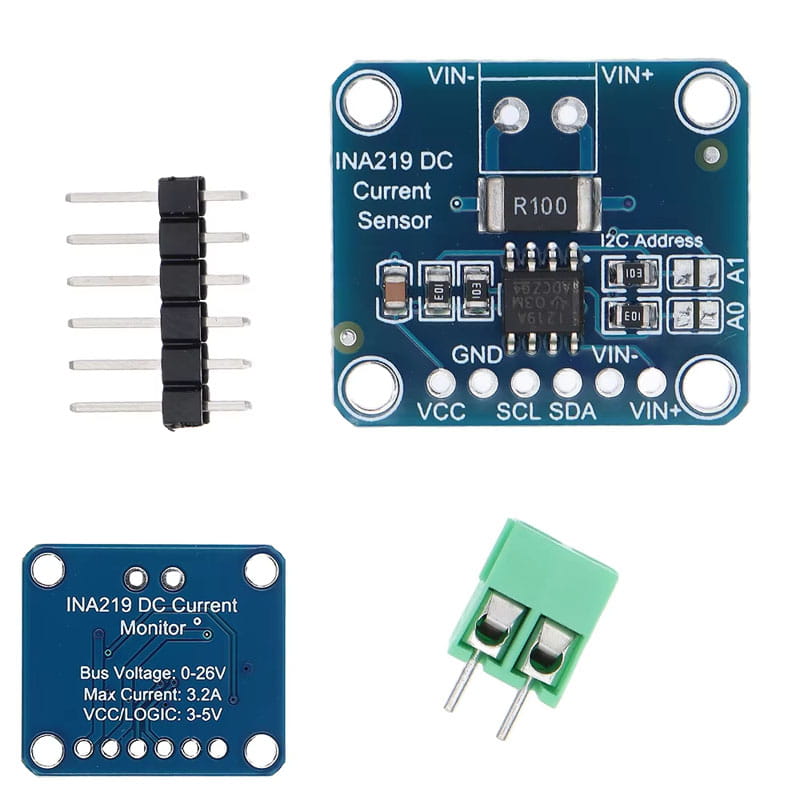

Module Cảm Biến Dòng Điện Và Điện Áp INA219

Mạch cảm biến dòng điện, điện áp INA219 là module chuyên dùng để đo điện áp, dòng điện và công suất tiêu thụ trong các hệ thống điện tử và IoT.

Module sử dụng chip INA219 của Texas Instruments với khả năng đo điện áp và dòng điện có độ chính xác cao thông qua điện trở shunt tích hợp.

Cảm biến có khả năng đo:
- Điện áp nguồn DC
- Dòng điện tiêu thụ
- Công suất tải
- Điện áp trên điện trở shunt

Module hoạt động ổn định, tiêu thụ điện năng thấp và hỗ trợ nhiều địa chỉ I2C giúp kết nối nhiều module trên cùng một bus dữ liệu.

Ứng dụng phổ biến:

- Giám sát pin và acquy
- Đo công suất tiêu thụ
- Hệ thống năng lượng mặt trời
- Arduino và ESP32
- Thiết bị IoT
- Bộ nguồn DC
- Robot và DIY

Ưu Điểm Nổi Bật

- Đo dòng điện và điện áp chính xác
- Hỗ trợ giao tiếp I2C tiện lợi
- Đo được công suất tiêu thụ
- Tiêu thụ điện năng thấp
- Kích thước nhỏ gọn
- Dễ dàng kết nối với Arduino và ESP32
- Phù hợp cho hệ thống IoT và DIY

Thông Số Kỹ Thuật

- Model: INA219
- Chip chính: INA219
- Điện áp hoạt động: 3V ~ 5V
- Giao tiếp: I2C
- Điện áp đo tối đa: 26V DC
- Dòng đo tối đa: ±3.2A
- Độ phân giải ADC: 12-bit
- Điện trở shunt tích hợp: 0.1Ω
- Độ chính xác cao
- Hỗ trợ nhiều địa chỉ I2C
- Tương thích: Arduino, ESP32, Raspberry Pi
