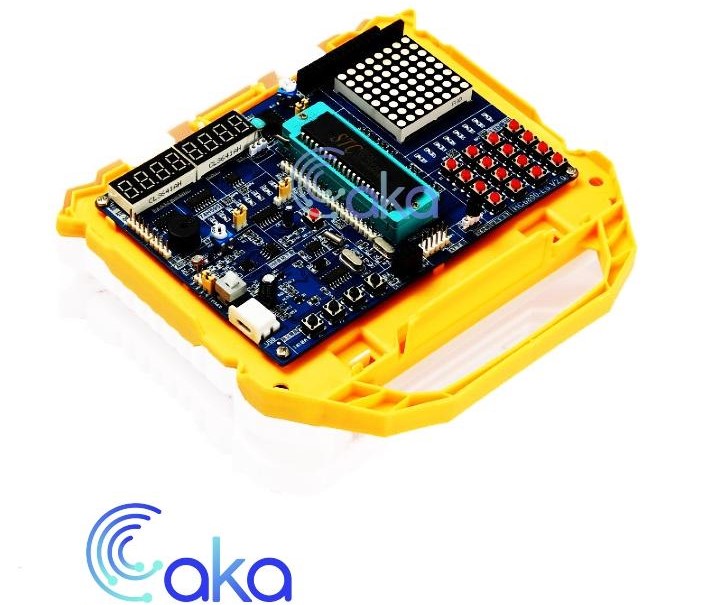

KIT8051 Pro- KIT học tập 8051

Vi điều khiển 8051 là vi điều khiển cơ bản nhất cho người mới làm quen với lập trình vi điều khiển, để dễ dàng trọng việc họ tập và tiết kiệm chi phí, KIT 8051 pro tích hợp tất cả các chức năng cơ bản của vi điều khiển họ 8051. Giúp người dùng nhanh chóng tiếp cận và thành thạo. Ngoài ra, còn có thể mở rộng thêm ứng dụng bằng cách kết nối với module bên ngoài.


Chú ý: Phụ kiện đi kèm không bao gồm mạch nạp USB ISP. Để tiện cho việc học tập quý khách nên mua thêm mạch nạp hỗ trợ nạp trực tiếp trên mạch mà không cần tháo chip.


Thông số kỹ thuật


•  Kích thước : 18x18x5 cm

•  Trọng lượng: 300g

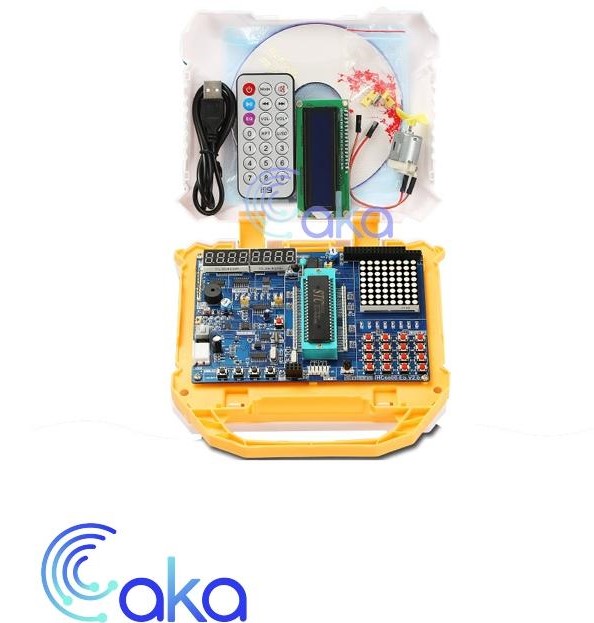

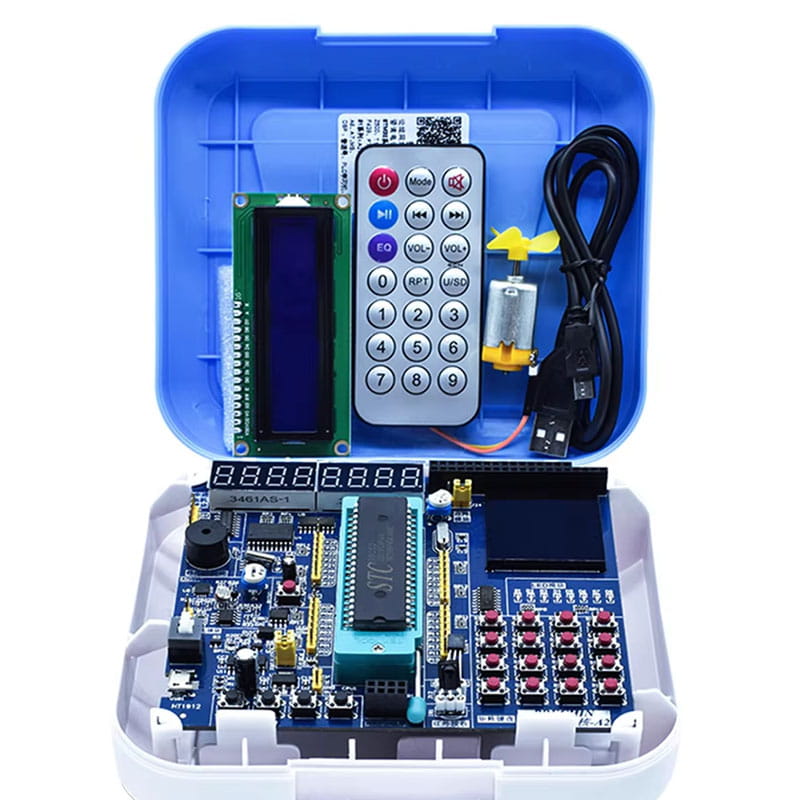

•  Đầy đủ phụ kiện : Gồm đĩa hướng dẫn, dây usb kết nối, motor DC, Bàn phím Remote , LCD...ki
• Tài liệu tham khảo

KIT8051 Pro- KIT học tập 8051 giá rẻ

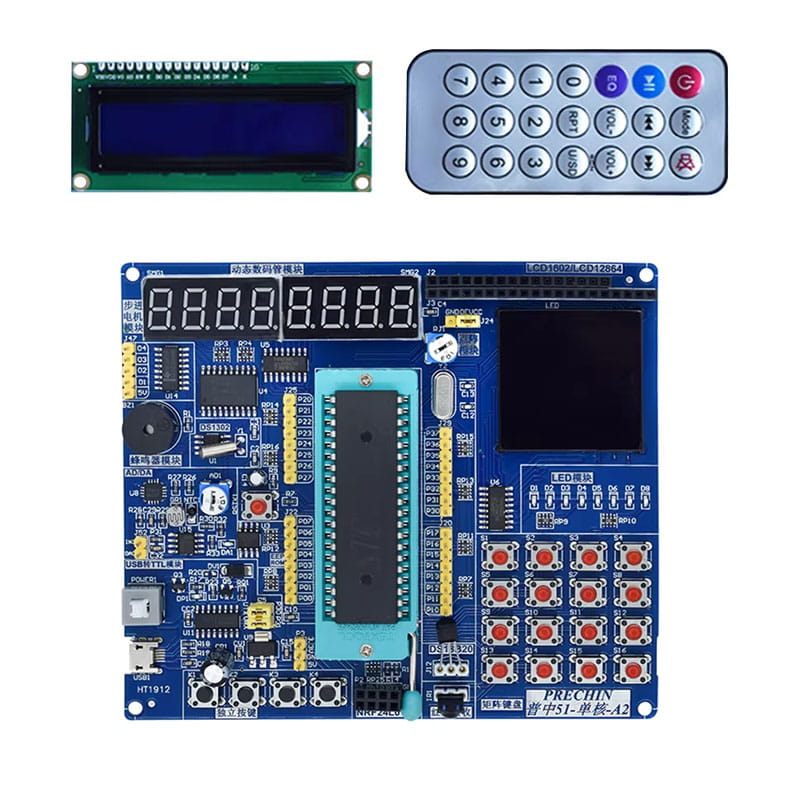

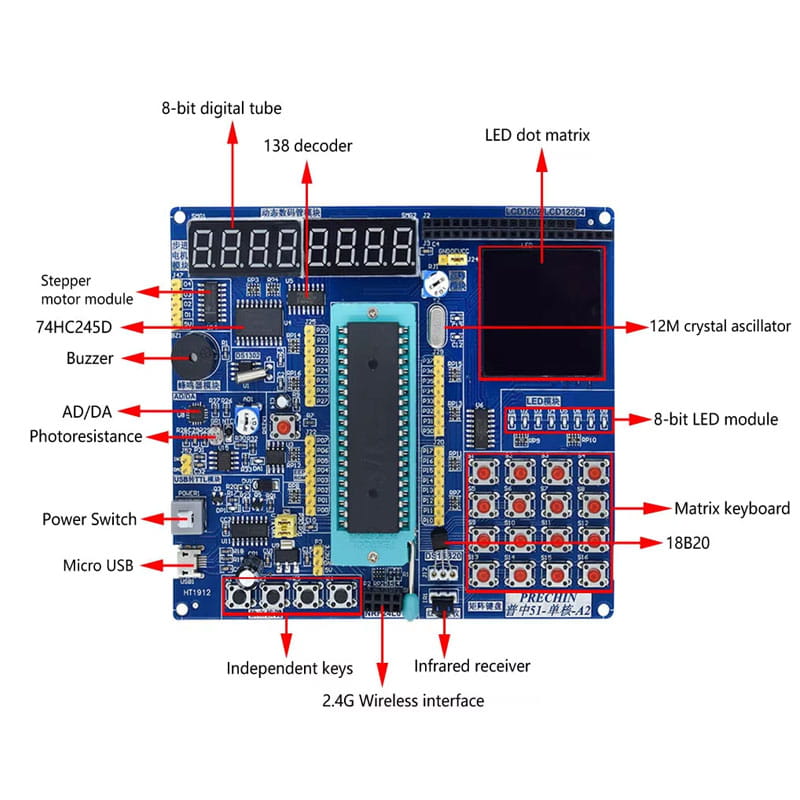

Chức năng KIT học tập 8051 Pro


• 8 Led 7 thanh 0.56 – Quét LED theo phương pháp sử dụng 74HC138
• Điều khiển động cơ bước và động cơ DC sử dụng IC ULN2003 để tải công suất
• Còi BUZZ không có IC giúp bạn có thể tạo ta tiếng kêu tùy ý. Như phát một bản nhạc chẳng hạn
• 8 LED đơn được kết nối trực tiếp với IO của CHIP .
• 3 kênh ADC (1 cảm biến ánh sáng, 1 cảm biến nhiệt độ, 1 biến trở xuay trực tiếp) và 1 kênh DAC
• Điều khiển, giao tiếp với thạnh ghi dịch 74HC595, giúp bạn mở rộng IO cho CHIP
• Điều khiển RELAY 5V.
• Giao tiếp với IC thời gian thực DS1302 để làm đồng hồ thời gian thực, lịch vạn niên...
• Cổng USB để cấp nguồn, và giao tiếp USB -> COM khi bạn giao tiếp truyền thông nối tiếp RS232
• 4 phím bấm đơn, được nối với ngắt ngoài giúp bạn học ngắt ngoài hiệu quả
• Giao tiếp với IC cảm biến nhiệt độ DS18B20.
• CHIP họ 8051 có thể thay thế hoàn toàn linh động với kẹp ZIF40P
• Chân ISP dùng để nạp chip qua chuẩn ISP không cần nhổ CHIP
• Giao tiếp với mắt nhận hồng ngoại làm việc với điều khiển từ xa
• Giao tiếp, hiển thị lên màn hinh GLCD 128×64.
• Làm việc với Ma trận phím 4×4
• Các I/O được nối ra ngoài giúp bạn giao tiếp, gỡ lỗi hiệu quả
• Màn hình màu TFT 220×176 pixel hiển thị nhiều hơn, đẹp hơn (mua thêm)
• Giao tiếp với IC EEPROM 24C02 (IC nằm dười màn hình)
•  Giao tiếp với IC giải mã 3->8 (74LS138)
•  Làm việc với IC 74HC573
• Giao tiếp và hiển thị trên màn hình LCD 1602.
•  LED ma trận 8x8.

Bán KIT học tập 8051 giá rẻ tphcm

KIT học tập 8051, Kit8051 giá rẻ

Mô tả sơ đồ chân của 8051 Pro

Các sản phẩm của họ vi điều khiển 8051 có nhiều kiểu đóng vỏ khác nhau: hai hàng chân DIP, dạng vỏ dẹt vuông QFP và dạng chip không có chân đỡ LLC. Sơ đồ chân của Kit học tập 8051 như sau:

• Vcc: Cung cấp điện áp nguồn cho chip. Nguồn điện áp là +5V.

• GND: Nối đất
• XTAL1 và XTAL2 được nối tới bộ dao động thạch anh và đồng bộ ngoài.
• RST: Reset kết thúc mọi hoạt động, đồng nghĩa với hành động tái bật nguồn. Khi kích hoạt tái bật nguồn, mọi giá trị trên các thanh ghi đều biến mất.
• EA: External Access – chân truy cập ngoài cần phải nối với Vcc hoặc GND
• PSEN: Là chân đầu ra cho phép cất chương trình (Program Store Enable) trong hệ thống, chương trình được cất ở bộ nhớ ROM ngoài nhờ nối tới chân của OE của ROM.
• ALE: Là chân cho phép chốt địa chỉ, sử dụng để phân kênh địa chỉ và dữ liệu.
