IC Nguồn L7824 Ổn Áp Tuyến Tính 24V - TO220

IC ổn áp L7824 TO220 là bộ điều chỉnh điện áp tuyến tính thuộc dòng 78XX nổi tiếng, chuyên dùng để tạo nguồn DC 24V ổn định cho các thiết bị điện tử và hệ thống công nghiệp.

IC có khả năng cung cấp điện áp đầu ra cố định 24V với dòng tải tối đa khoảng 1A ~ 1.5A tùy điều kiện tản nhiệt.

L7824 được tích hợp nhiều cơ chế bảo vệ an toàn:

- Bảo vệ quá nhiệt
- Bảo vệ ngắn mạch
- Giới hạn dòng điện
- Bảo vệ vùng hoạt động an toàn

Phiên bản TO220 giúp IC dễ dàng lắp đặt trên PCB hoặc kết hợp heatsink để tăng hiệu quả tản nhiệt khi sử dụng tải lớn.

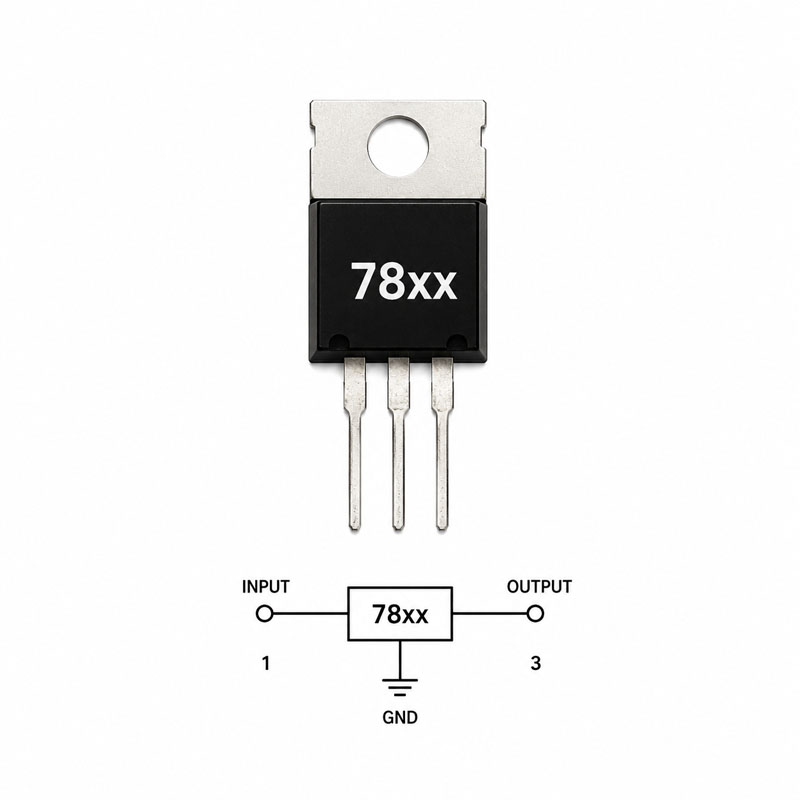

IC hoạt động với cấu trúc 3 chân:

- IN: Điện áp đầu vào
- GND: Mass
- OUT: Điện áp đầu ra 24V

Ứng dụng phổ biến:

- Mạch nguồn 24V
- Thiết bị công nghiệp
- Robot và tự động hóa
- Bộ nguồn DIY
- Mạch điều khiển điện tử
- Thiết bị điện tử dân dụng
- Hệ thống nhúng

Ưu Điểm Nổi Bật

- Điện áp đầu ra ổn định 24V
- Dòng tải tối đa đến 1.5A
- Tích hợp bảo vệ quá nhiệt và ngắn mạch
- Dễ sử dụng với 3 chân cơ bản
- Dạng TO220 dễ tản nhiệt
- Hoạt động ổn định và bền bỉ
- Phù hợp cho mạch nguồn công nghiệp

Thông Số Kỹ Thuật

- Model: L7824 / LM7824
- Loại IC: Ổn áp tuyến tính
- Điện áp đầu ra: 24V DC
- Dòng tải tối đa: 1A ~ 1.5A
- Điện áp đầu vào tối đa: 40V
- Điện áp đầu vào khuyến nghị: 27V ~ 35V
- Điện áp dropout: Khoảng 2V
- Kiểu đóng gói: TO220
- Số chân: 3 chân
- Bảo vệ quá nhiệt: Có
- Bảo vệ ngắn mạch: Có
- Nhiệt độ hoạt động: 0°C ~ 125°C
