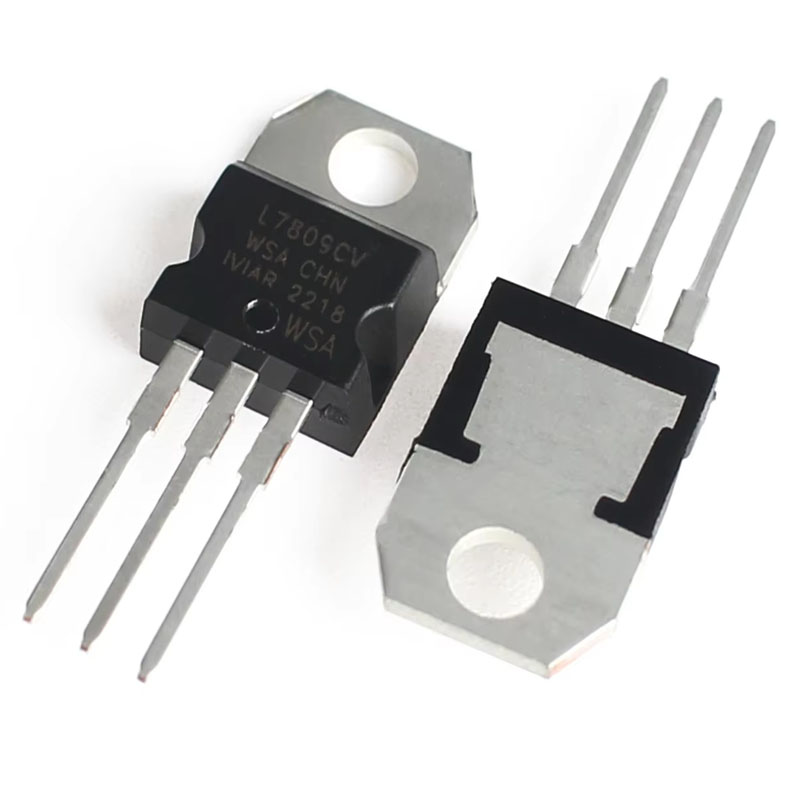

IC Nguồn L7809 Ổn Áp Tuyến Tính 9V - TO220

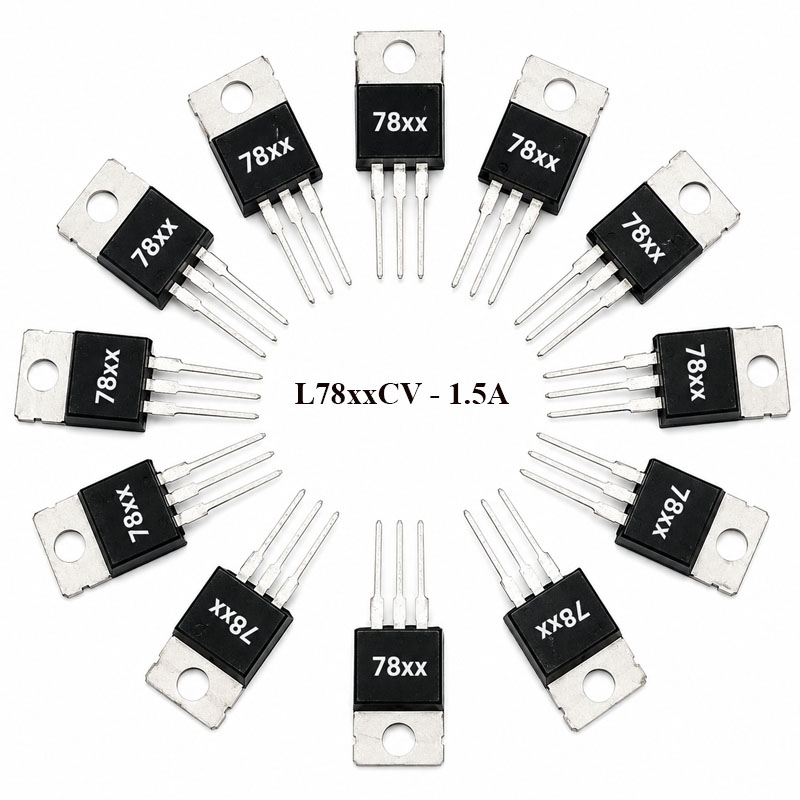

IC ổn áp L7809 TO220 là bộ điều chỉnh điện áp tuyến tính thuộc dòng 78XX nổi tiếng, chuyên dùng để tạo nguồn DC 9V ổn định cho các thiết bị điện tử.

IC có khả năng cung cấp điện áp đầu ra cố định 9V với dòng tải tối đa khoảng 1A ~ 1.5A tùy điều kiện tản nhiệt.

L7809 được tích hợp nhiều cơ chế bảo vệ an toàn:

- Bảo vệ quá nhiệt
- Bảo vệ ngắn mạch
- Giới hạn dòng điện
- Bảo vệ vùng hoạt động an toàn

Phiên bản TO220 giúp IC dễ dàng tản nhiệt và lắp đặt trên PCB hoặc gắn thêm heatsink khi sử dụng tải lớn.

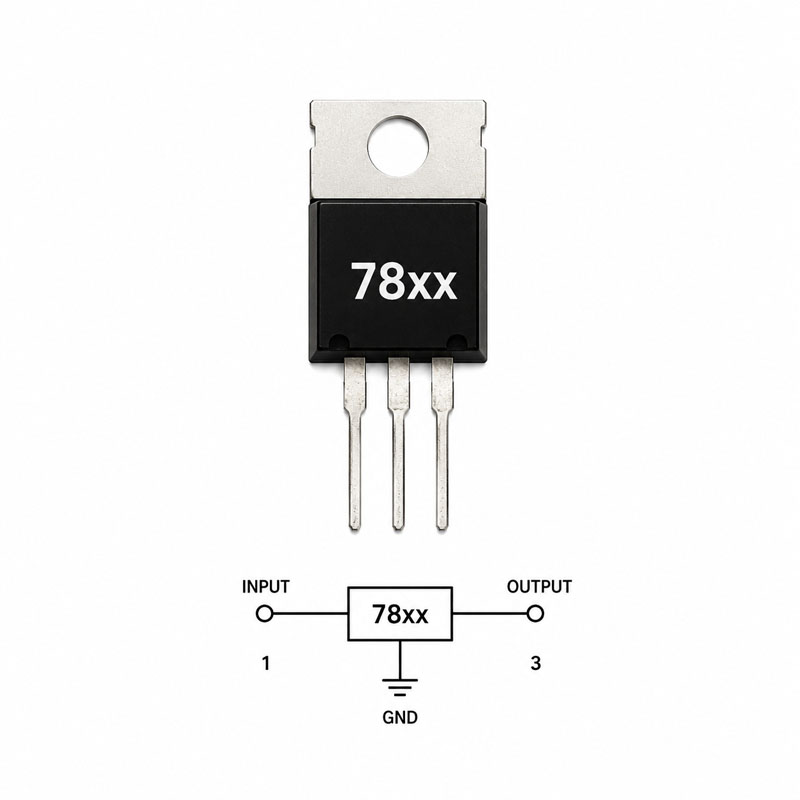

IC hoạt động với cấu trúc 3 chân:

- IN: Điện áp đầu vào
- GND: Mass
- OUT: Điện áp đầu ra 9V

L7809 được sử dụng rộng rãi trong:

- Mạch nguồn 9V
- Arduino và DIY
- Robot và tự động hóa
- Thiết bị âm thanh
- Mạch điều khiển điện tử
- Thiết bị điện tử dân dụng
- Hệ thống nhúng

Ưu Điểm Nổi Bật

- Điện áp đầu ra ổn định 9V
- Dòng tải tối đa đến 1.5A
- Tích hợp bảo vệ quá nhiệt và ngắn mạch
- Dễ sử dụng với 3 chân cơ bản
- Dạng TO220 dễ tản nhiệt
- Hoạt động ổn định và bền bỉ
- Phù hợp cho mạch nguồn DIY

Thông Số Kỹ Thuật

- Model: L7809 / LM7809
- Loại IC: Ổn áp tuyến tính
- Điện áp đầu ra: 9V DC
- Dòng tải tối đa: 1A ~ 1.5A
- Điện áp đầu vào tối đa: 35V
- Điện áp đầu vào khuyến nghị: 11V ~ 24V
- Điện áp dropout: Khoảng 2V
- Kiểu đóng gói: TO220
- Số chân: 3 chân
- Bảo vệ quá nhiệt: Có
- Bảo vệ ngắn mạch: Có
- Nhiệt độ hoạt động: 0°C ~ 125°C
