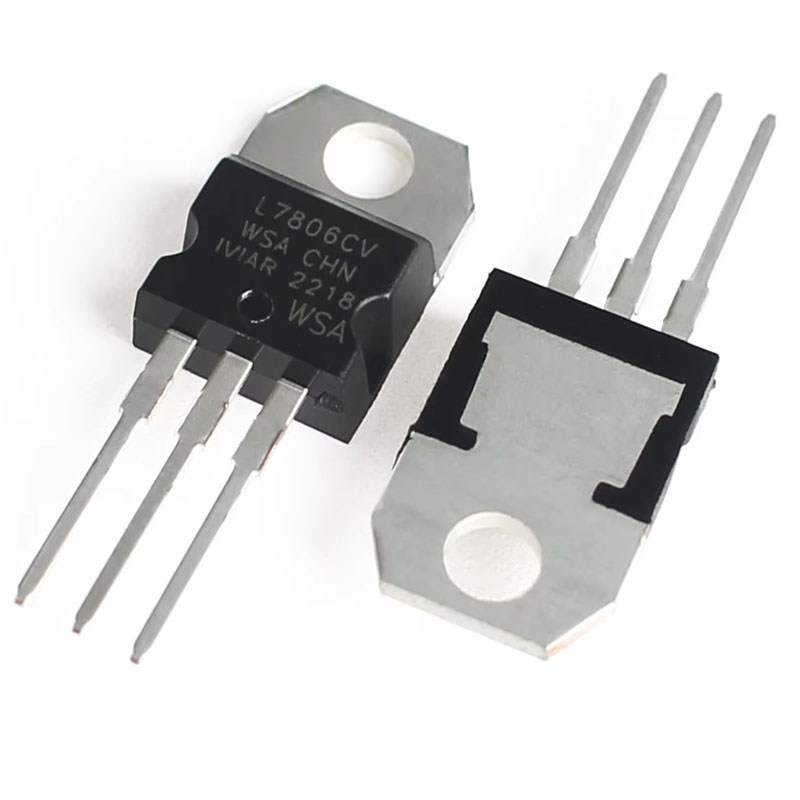

IC Nguồn L7806 Ổn Áp Tuyến Tính 6V - TO220

IC ổn áp L7806 TO220 là bộ điều chỉnh điện áp tuyến tính thuộc dòng 78XX chuyên dùng để tạo nguồn DC 6V ổn định cho các thiết bị điện tử.

IC có khả năng chuyển đổi điện áp đầu vào cao xuống mức điện áp đầu ra cố định 6V với dòng tải tối đa khoảng 1A ~ 1.5A tùy điều kiện tản nhiệt.

L7806 được tích hợp nhiều tính năng bảo vệ an toàn:

- Bảo vệ quá nhiệt
- Bảo vệ ngắn mạch
- Giới hạn dòng điện
- Bảo vệ vùng hoạt động an toàn

Phiên bản TO220 giúp IC dễ dàng lắp đặt trên PCB hoặc kết hợp heatsink để tăng hiệu quả tản nhiệt khi sử dụng tải lớn.

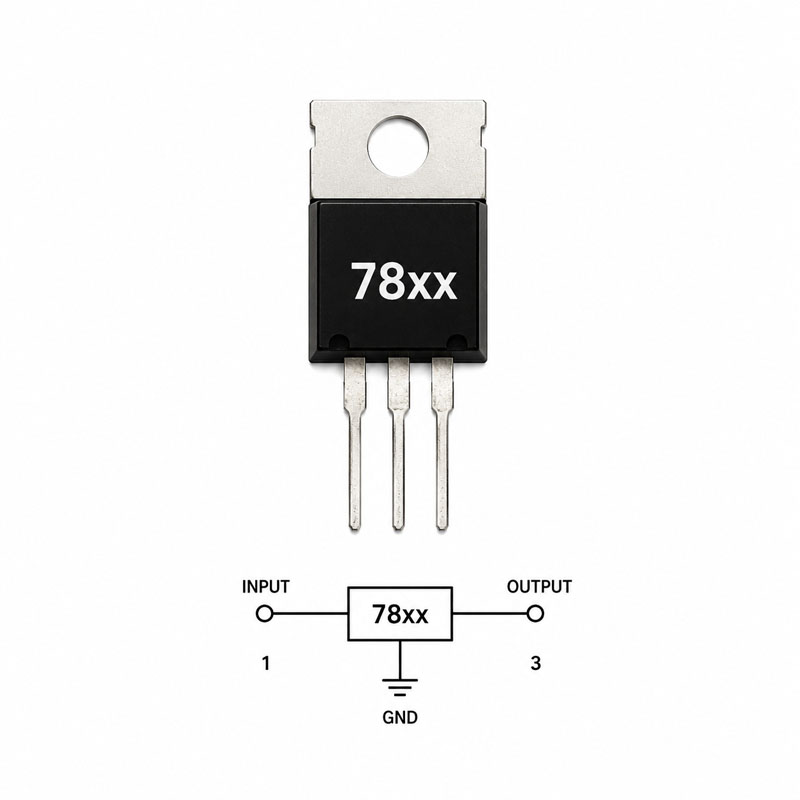

IC hoạt động với cấu trúc 3 chân cơ bản:

- IN: Điện áp đầu vào
- GND: Mass
- OUT: Điện áp đầu ra 6V

Ứng dụng phổ biến:

- Mạch nguồn 6V
- Robot và DIY
- Thiết bị điện tử dân dụng
- Mạch điều khiển điện tử
- Bộ nguồn DIY
- Hệ thống nhúng
- Thiết bị tự động hóa

Ưu Điểm Nổi Bật

- Điện áp đầu ra ổn định 6V
- Dòng tải tối đa đến 1.5A
- Tích hợp bảo vệ quá nhiệt và ngắn mạch
- Dễ sử dụng với 3 chân cơ bản
- Dạng TO220 dễ tản nhiệt
- Hoạt động ổn định và bền bỉ
- Phù hợp cho mạch nguồn DIY

Thông Số Kỹ Thuật

- Model: L7806 / LM7806
- Loại IC: Ổn áp tuyến tính
- Điện áp đầu ra: 6V DC
- Dòng tải tối đa: 1A ~ 1.5A
- Điện áp đầu vào tối đa: 35V
- Điện áp đầu vào khuyến nghị: 8V ~ 20V
- Điện áp dropout: Khoảng 2V
- Kiểu đóng gói: TO220
- Số chân: 3 chân
- Bảo vệ quá nhiệt: Có
- Bảo vệ ngắn mạch: Có
- Nhiệt độ hoạt động: 0°C ~ 125°C
