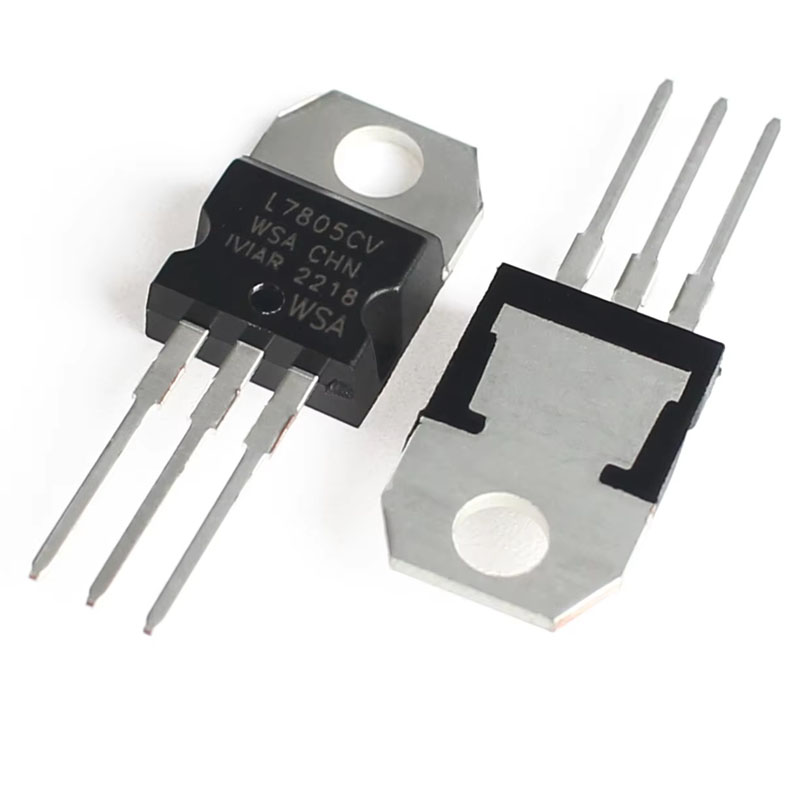

IC Nguồn L7805 Ổn Áp Tuyến Tính 5V - TO220

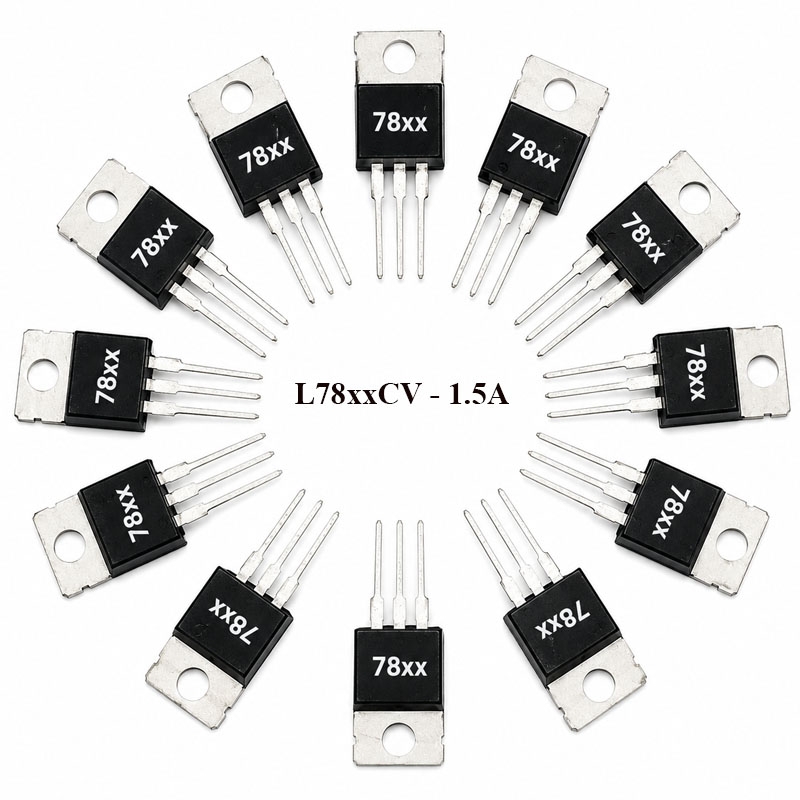

IC ổn áp L7805 TO220 là bộ điều chỉnh điện áp tuyến tính thuộc dòng 78XX nổi tiếng, chuyên dùng để tạo nguồn DC 5V ổn định cho các thiết bị điện tử.

IC có khả năng chuyển đổi điện áp đầu vào cao xuống mức 5V DC cố định với dòng tải tối đa khoảng 1.5A.

L7805 được tích hợp nhiều cơ chế bảo vệ như:

- Bảo vệ quá nhiệt
- Bảo vệ ngắn mạch
- Giới hạn dòng điện
- Bảo vệ vùng an toàn hoạt động

Phiên bản TO220 giúp IC dễ dàng tản nhiệt và lắp đặt trên PCB hoặc gắn thêm heatsink để hoạt động ổn định ở tải cao.

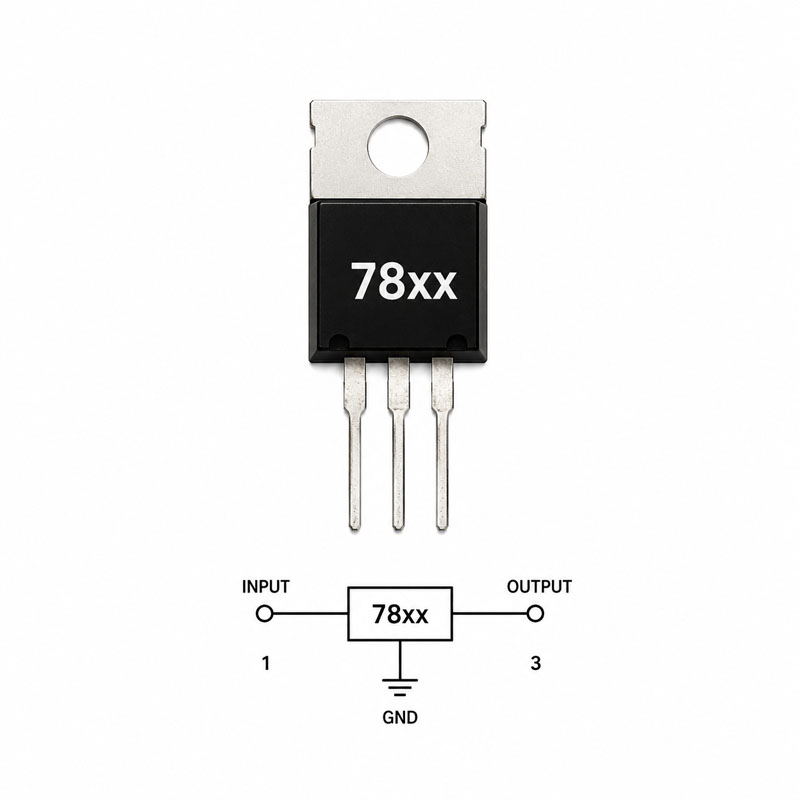

IC hoạt động đơn giản chỉ với 3 chân:

- IN: Điện áp đầu vào
- GND: Mass
- OUT: Điện áp đầu ra 5V

Ứng dụng phổ biến:

- Mạch nguồn 5V
- Arduino và ESP32
- Bộ nguồn DIY
- Robot và tự động hóa
- Mạch sạc đơn giản
- Thiết bị điện tử dân dụng
- Hệ thống nhúng

Ưu Điểm Nổi Bật

- Điện áp đầu ra ổn định 5V
- Dòng tải tối đa đến 1.5A
- Tích hợp bảo vệ quá nhiệt và ngắn mạch
- Dễ dàng sử dụng với 3 chân cơ bản
- Dạng TO220 dễ tản nhiệt
- Hoạt động ổn định và bền bỉ
- Phù hợp cho Arduino và DIY

Thông Số Kỹ Thuật

- Model: L7805 / LM7805
- Loại IC: Ổn áp tuyến tính
- Điện áp đầu ra: 5V DC
- Dòng tải tối đa: 1A ~ 1.5A
- Điện áp đầu vào tối đa: 35V
- Điện áp đầu vào khuyến nghị: 7V ~ 20V
- Điện áp dropout: Khoảng 2V
- Kiểu đóng gói: TO220
- Số chân: 3 chân
- Bảo vệ quá nhiệt: Có
- Bảo vệ ngắn mạch: Có
- Nhiệt độ hoạt động: 0°C ~ 125°C
