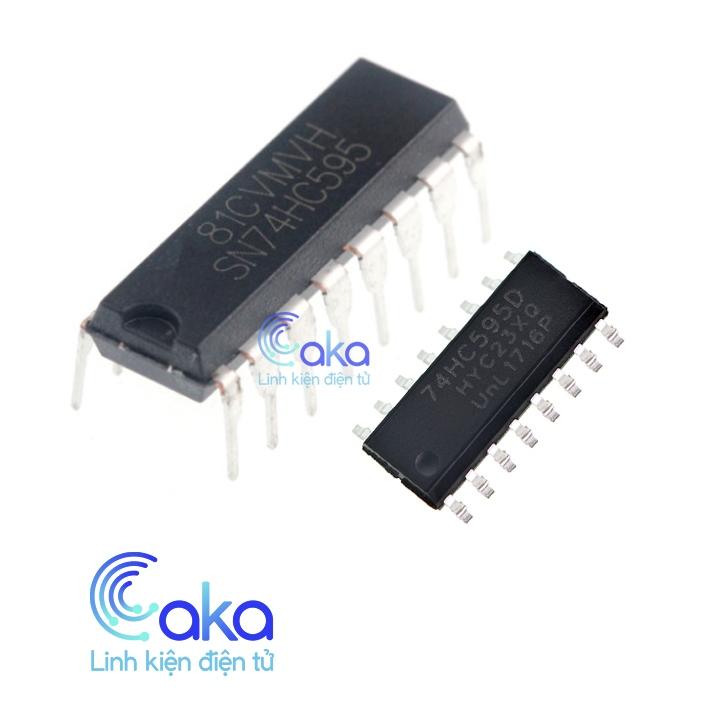

IC 74HC595

Thương hiệu Caka Mã SP CK0739 Tình trạng Hết hàng
2.500₫

IC 74HC595 là IC ghi dịch 8 bits kết hợp chốt dữ liệu, đầu vào nối tiếp, đầu ra song song.
Thường dùng trong các mạch điều khiển LED 7 đoạn, quét LED ma trận,… để tiết kiệm số chân Vđk t...

Kích thước
Số lượng:
Lazada Shopee Sendo

Liên hệ mua hàng

Tổng đài: 0963631012

IC 74HC595 là IC ghi dịch 8 bits kết hợp chốt dữ liệu, đầu vào nối tiếp, đầu ra song song.
Thường dùng trong các mạch điều khiển LED 7 đoạn, quét LED ma trận,… để tiết kiệm số chân Vđk tối đa (chỉ dùng 3 chân).

Có thể mở rộng số ngõ ra của vđk bao nhiêu tùy thích bằng việc mắc nối tiếp đầu vào dữ liệu các IC với nhau.

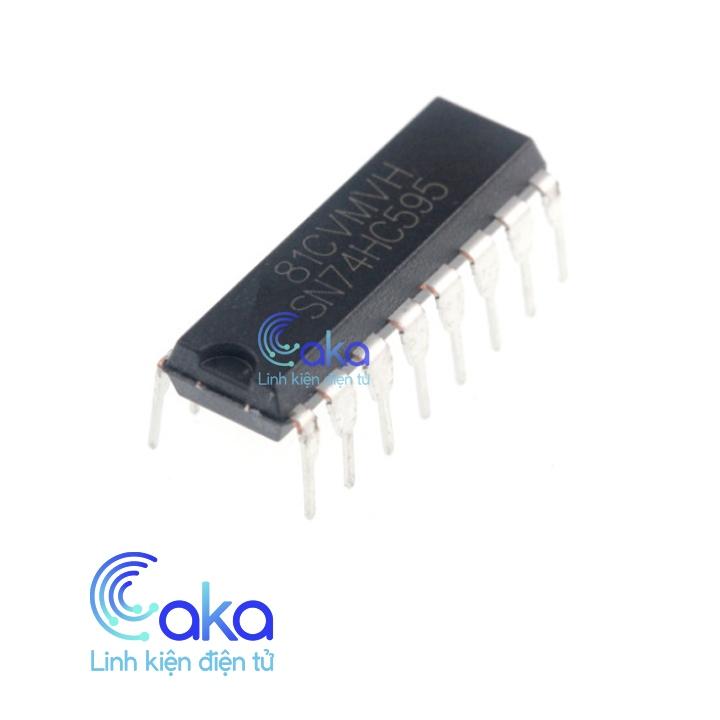

IC 74HC595



Thông số kĩ thuậtIC 74HC595

  • Chân 14 : đầu vào dữ liệu nối tiếp . Tại 1 thời điểm xung clock chỉ đưa vào được 1 bit (output) QA=>QH : trên các chân (15,1,2,3,4,5,6,7) Xuất dữ liệu khi chân chân 13 tích cực ở mức thấp và có một xung tích cực ở sườn âm tại chân chốt 12 (output-enable)
  • Chân 13 : Chân cho phép tích cực ở mức thấp (0) .Khi ở mức cao, tất cả các đầu ra của 74595 trở về trạng thái cao trở, không có đầu ra nào được cho phép. (SQH)
  • Chân 9: Chân dữ liệu nối tiếp . Nếu dùng nhiều 74595 mắc nối tiếp nhau thì chân này đưa vào đầu vào của con tiếp theo khi đã dịch đủ 8bit. (Shift clock)
  • Chân 11: Chân vào xung clock . Khi có 1 xung clock tích cực ở sườn dương(từ 0 lên 1) thì 1bit được dịch vào ic. (Latch clock)
  • Chân 12 : xung clock chốt dữ liệu . Khi có 1 xung clock tích cực ở sườn dương thì cho phép xuất dữ liệu trên các chân output.

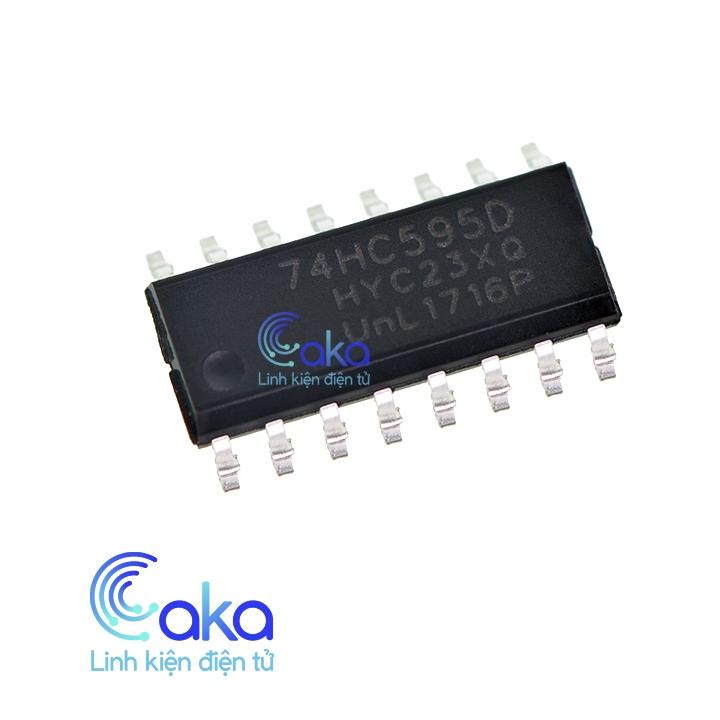

IC 74HC595
