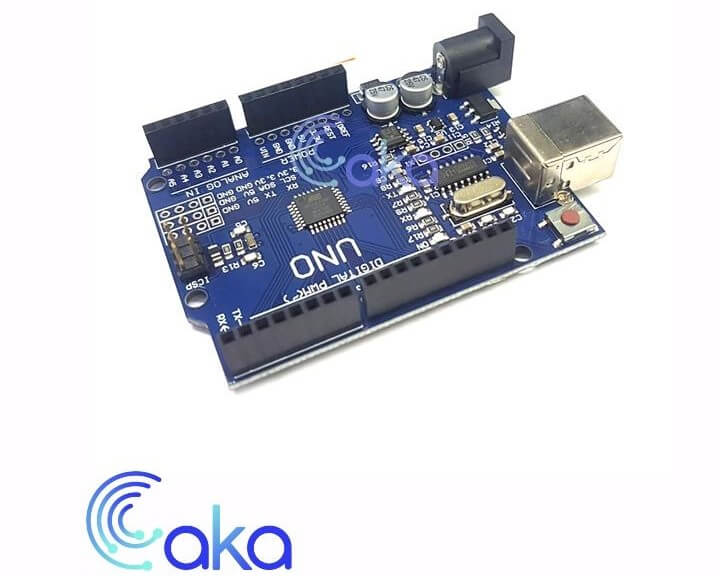

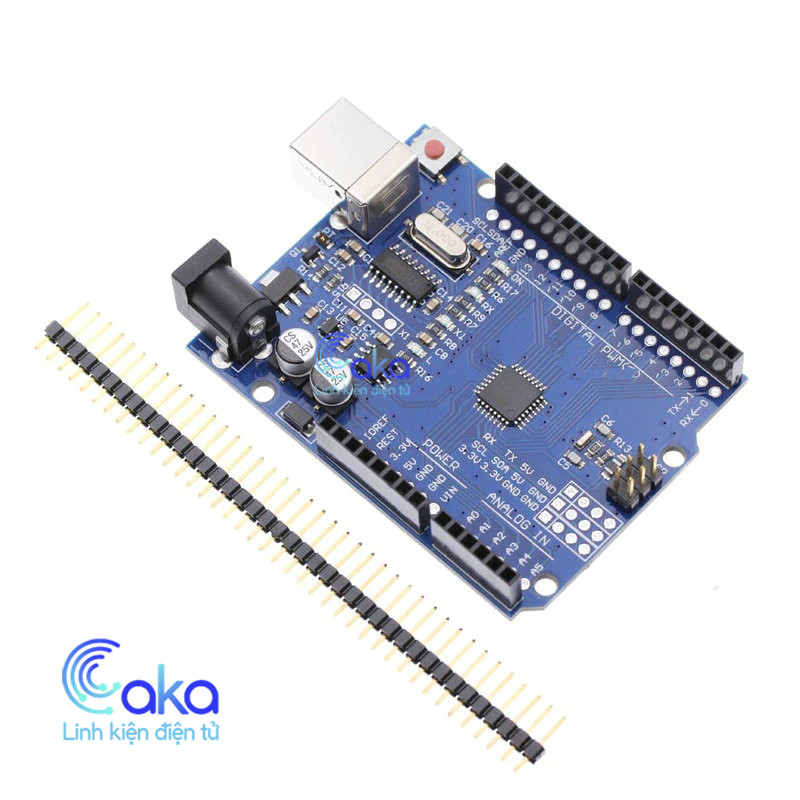

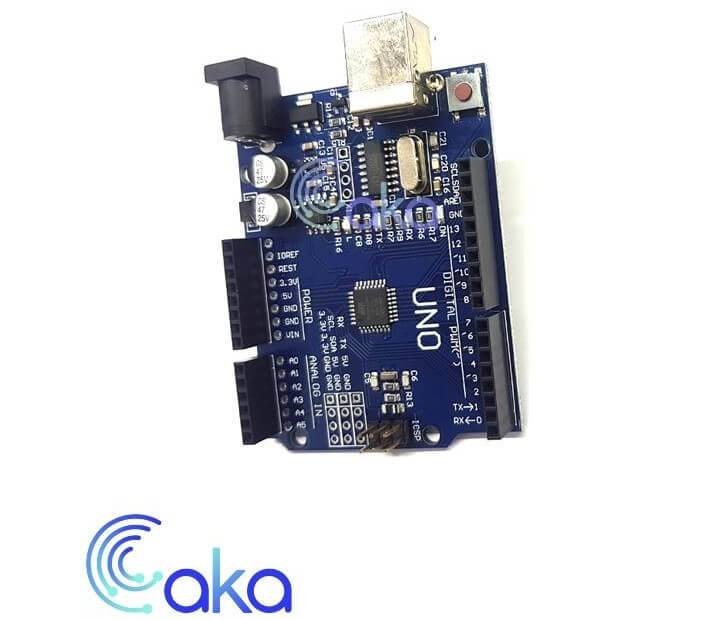

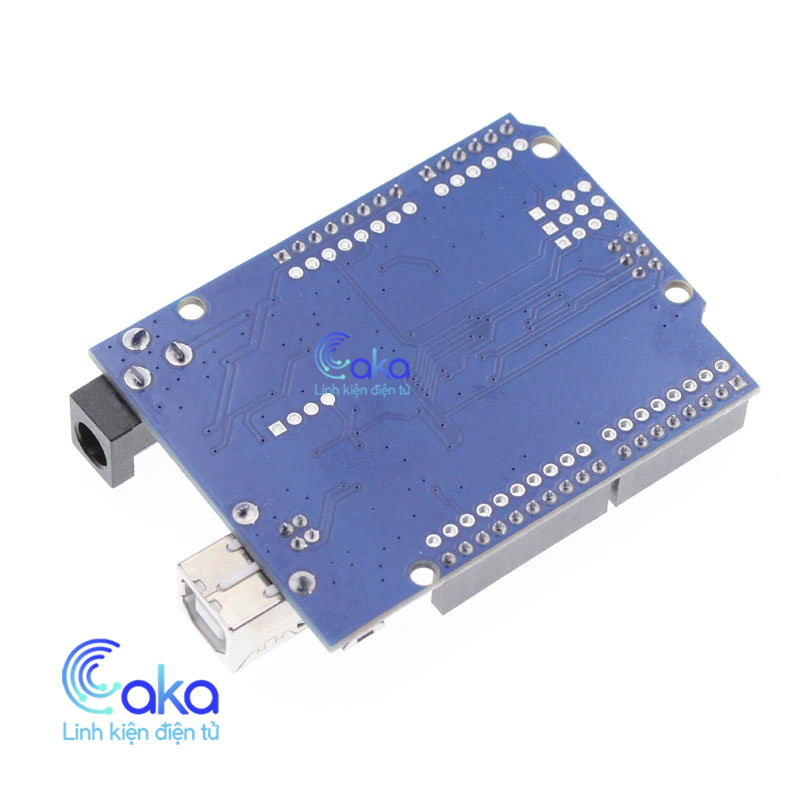

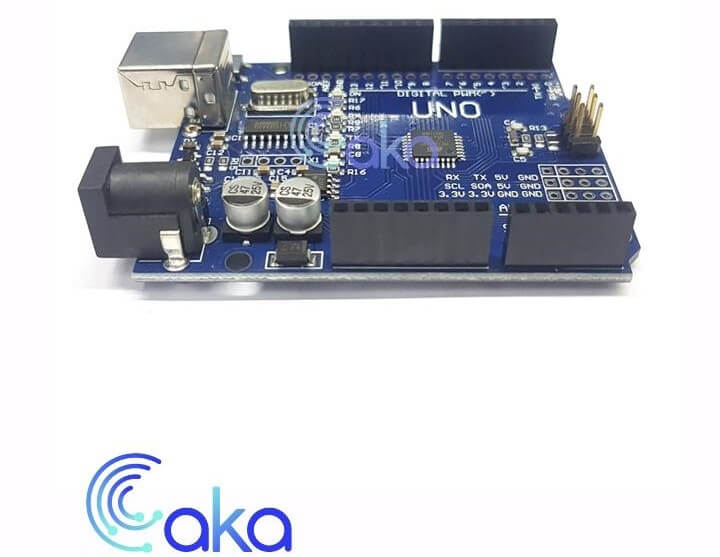

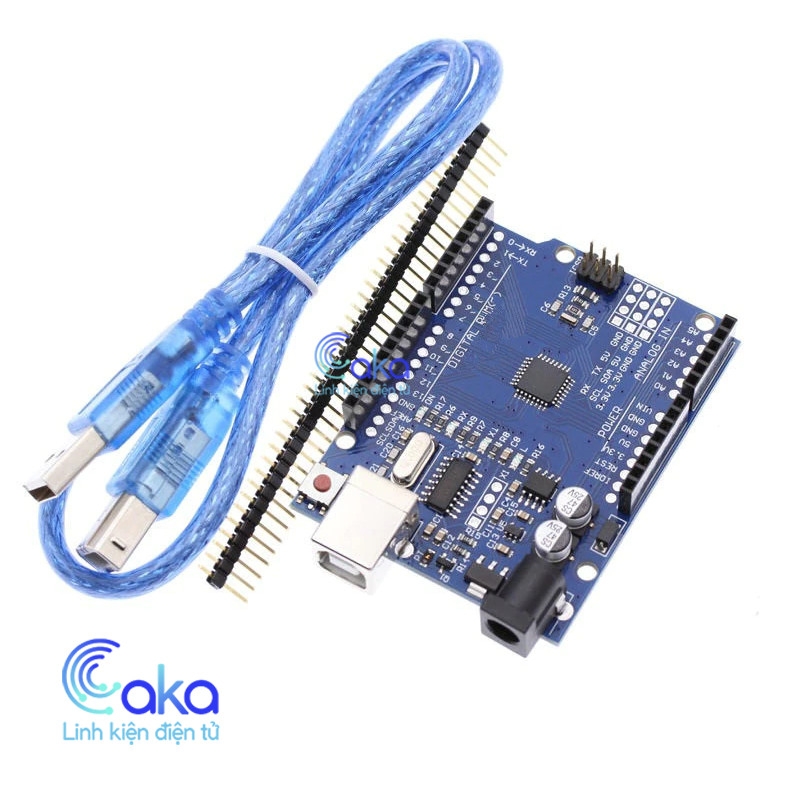

Arduino UNO R3 Chip dán (kèm cáp)

Mạch Arduino UNO R3 Chip dán có cách sử dụng hoàn toàn giống với Arduino Uno R3 DIP, chỉ có điểm khác là Arduino UNO R3 sử dụng chíp dán (SMD) tương tự Arduino Uno bản chân cắm (DIP), chỉ khác là bản SMD sử dụng chíp nạp CH340 nên tiết kiệm chi phí và rẻ hơn nhiều.


Mạch Arduino UNO R3 cung cấp nền tảng phần cứng đơn giản với thiết kế mở để dễ phát triển ứng dụng với nhiều loại Shield được cung cấp sẵn trên thị trường. Nếu bạn có nhu cầu sử dụng mạch Aruino UNO R3 chip dán (kèm cáp), tham khảo những thông tin mà Linh kiện điện tử Caka chia sẻ ở bài viết này.


Thông số kỹ thuật Arduino UNO R3 Chip dán

• Chip điều khiển chính: ATmega328P-AU

• Chip nạp và giao tiếp UART: CH340

• Nguồn nuôi mạch: 5VDC từ cổng USB hoặc nguồn ngoài cắm từ giắc tròn DC (nếu sử dụng nguồn ngoài từ giắc tròn DC Linh Kiện Caka khuyên bạn nên cấp nguồn từ 6~9VDC để đảm bảo mạch hoạt động tốt, nếu bạn cắm 12VDC thì IC ổn áp rất nóng, dễ cháy và gây hư hỏng mạch).

• Số chân Digital I/O: 14 (trong đó 6 chân có khả năng xuất xung PWM).

• Số chân PWM Digital I/O: 6

• Số chân Analog Input: 6

• Dòng điện DC Current trên mỗi chân I/O: 20 mA

• Dòng điện DC Current chân 3.3V: 50 mA

• Flash Memory: 32 KB (ATmega328P), 0.5 KB dùng cho bootloader.

• SRAM: 2 KB (ATmega328P)

• EEPROM: 1 KB (ATmega328P)

• Clock Speed: 16 MHz

• LED_BUILTIN: 13

• Kích thước: 68.6 x 53.4 mm

Một số lưu ý khi sử dụng Arduino R3

Bạn nên lưu ý một số thao tác sau đây để tránh gây ra trường hợp hỏng mạch Arduino R3:

- Không nối trực tiếp dòng 5V vào GDN.

- Không cấp nguồn lớn hơn 5V cho bất cứ chân I/O nào.

- Tổng cường độ dòng điện cấp cho I/O pin tối đa là 200mA.

- Nếu máy tính của bạn chưa cài đặt Driver Ch340, khi nạp chương trình sẽ báo lỗi không nhận cổng COM.
