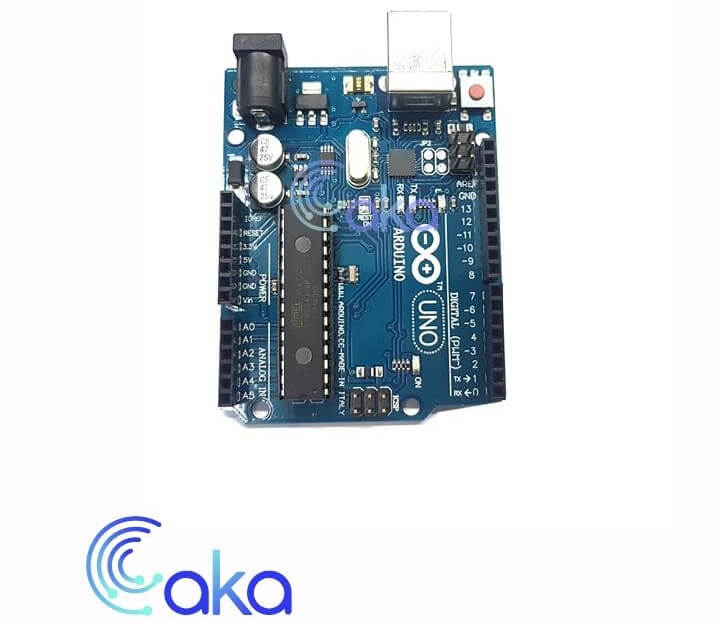

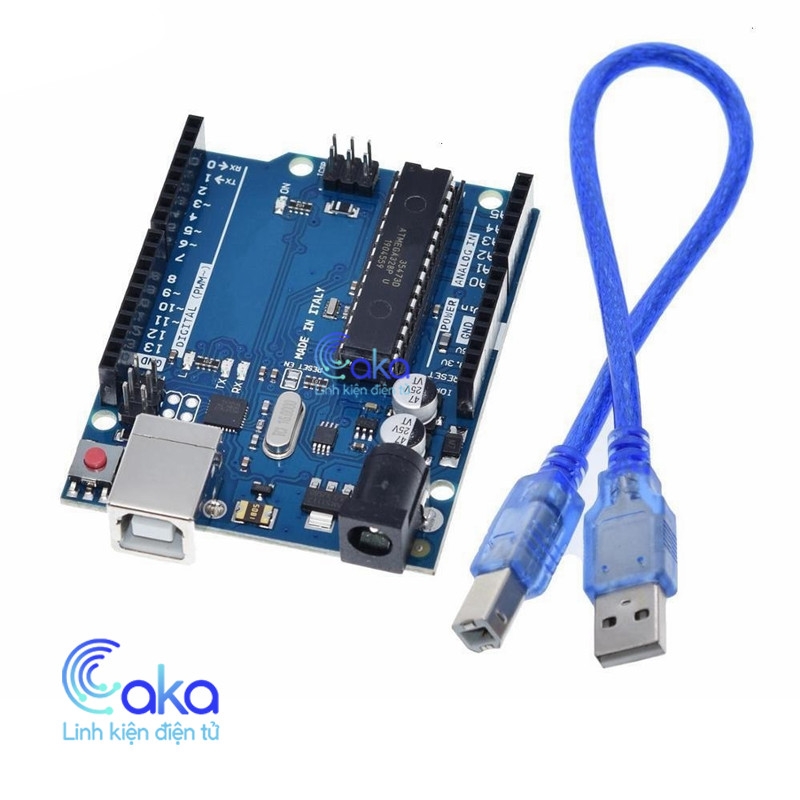

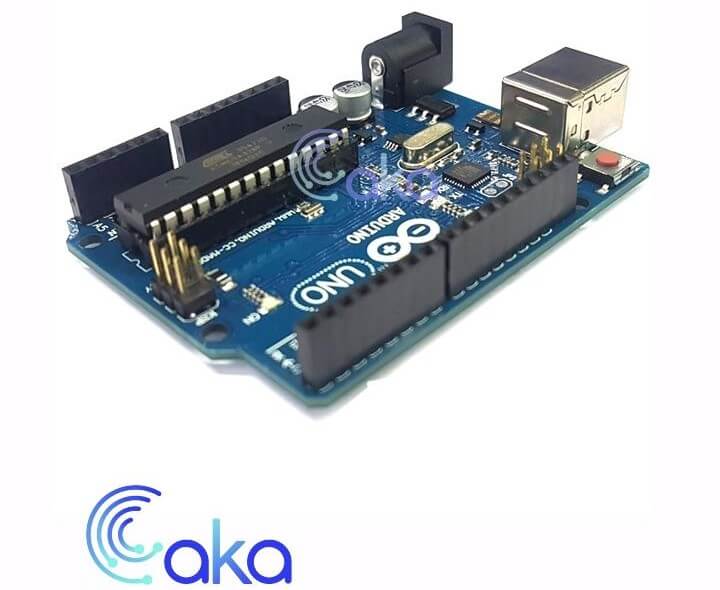

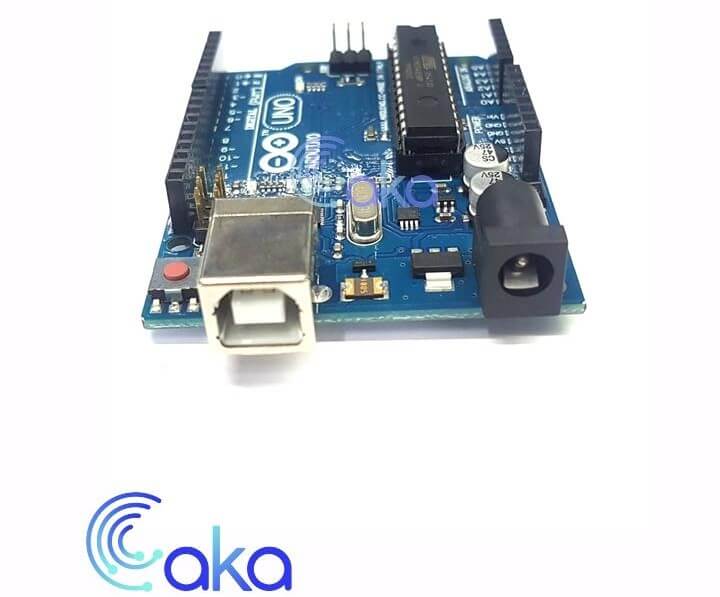

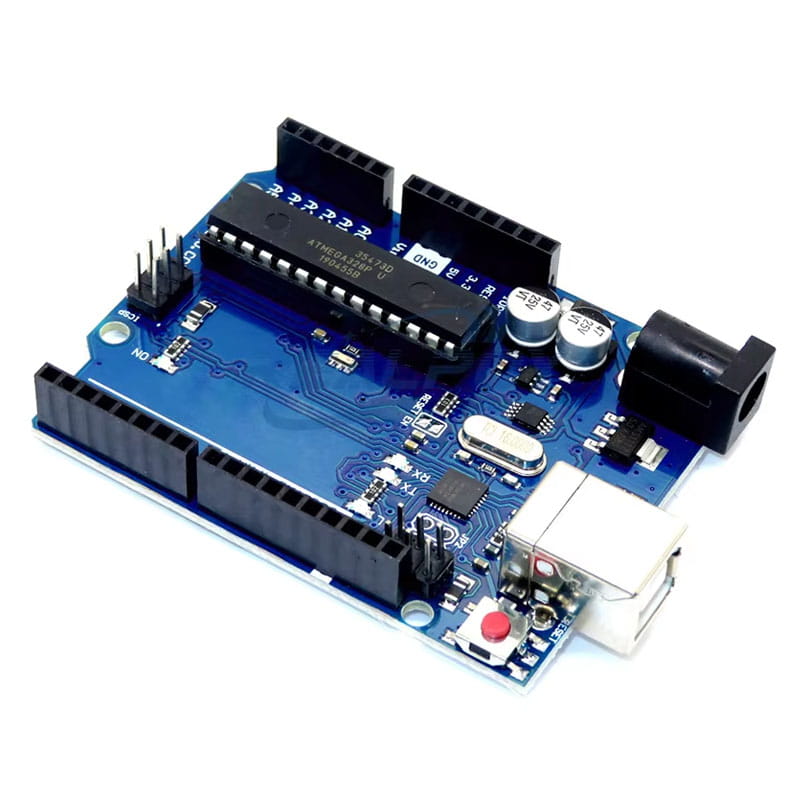

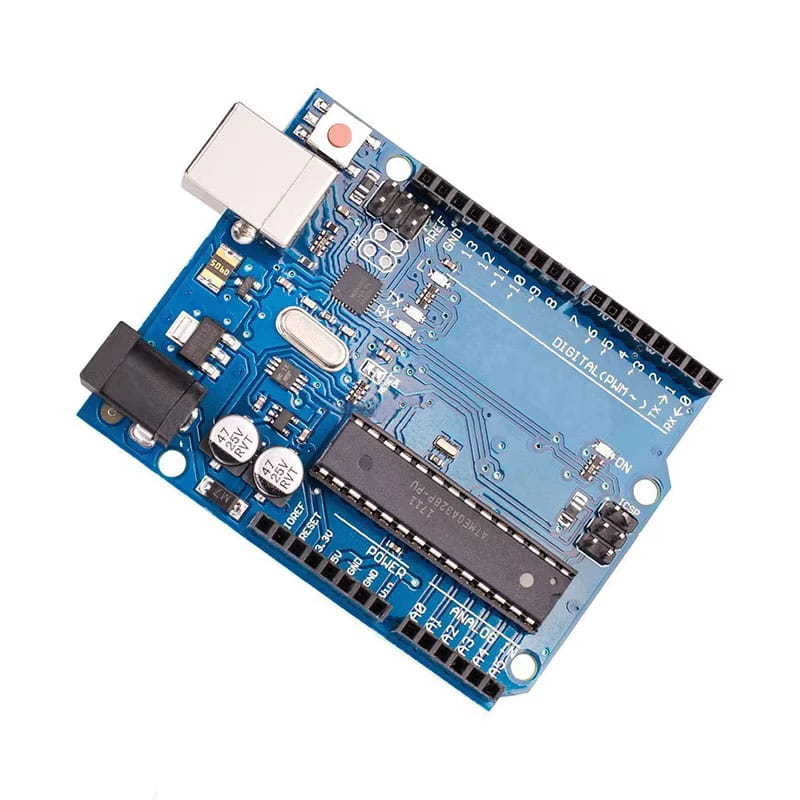

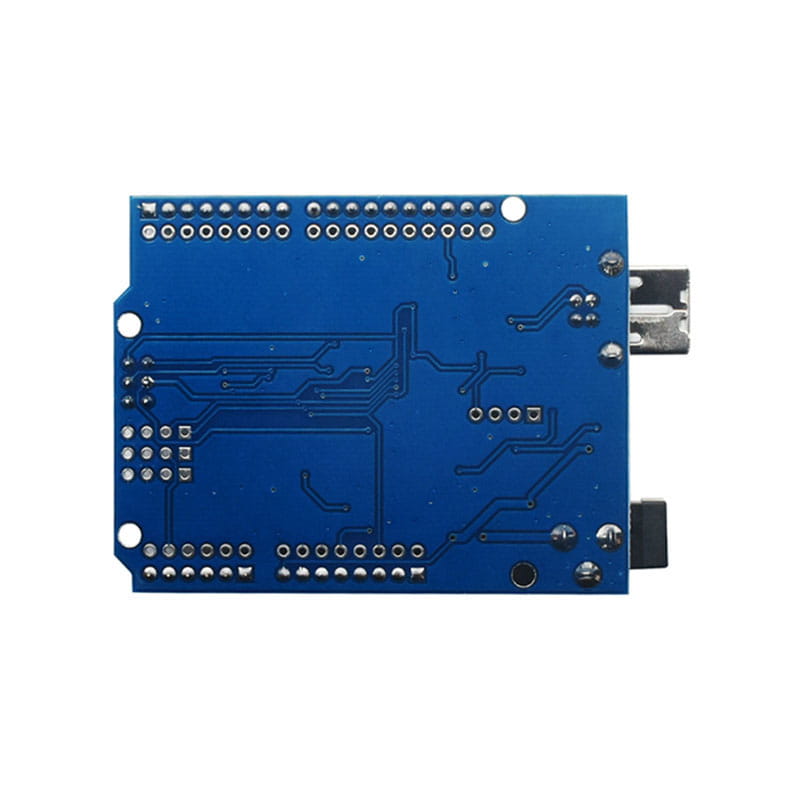

Mạch Arduino UNO R3 (Chíp Cắm)

Mạch Arduino UNO R3 (Chíp Cắm) là dòng Arduino thế hệ thứ 3 cũng giống như các phiên bản trước đây giúp người dùng dễ dàng tiếp cận với lập trình để tạo ra phần cứng có những tính năng mong muốn một cách nhanh chóng với chi phí hợp lý.


Thông số kỹ thuật Arduino UNO R3 (Chíp Cắm)


• Chip điều khiển chính: ATmega328P
• Chip nạp và giao tiếp UART: ATmega16U2
• Nguồn nuôi mạch: 5VDC từ cổng USB hoặc nguồn ngoài cắm từ giắc tròn DC (nếu sử dụng nguồn ngoài từ giắc tròn DC khuyên bạn nên cấp nguồn từ 6~9VDC để đảm bảo mạch hoạt động tốt, nếu bạn cắm 12VDC thì IC ổn áp rất nóng, dễ cháy và gây hư hỏng mạch).
• Số chân Digital I/O: 14 (trong đó 6 chân có khả năng xuất xung PWM).
• Số chân PWM Digital I/O: 6
• Số chân Analog Input: 6
• Dòng điện DC Current trên mỗi chân I/O: 20 mA
• Dòng điện DC Current chân 3.3V: 50 mA
• Flash Memory: 32 KB (ATmega328P), 0.5 KB dùng cho bootloader.
• SRAM: 2 KB (ATmega328P)
• EEPROM: 1 KB (ATmega328P)
• Clock Speed: 16 MHz
• LED_BUILTIN: 13


Hướng dẫn sử dụng Arduino UNO R3

Arduino UNO không có bảo vệ cắm ngược nguồn vào. Do đó bạn phải hết sức cẩn thận, kiểm tra các cực âm – dương của nguồn trước khi cấp cho Arduino UNO R3.


1. Nguồn sử dụng

Arduino UNO R3 có thể được cấp nguồn 5VDC thông qua cổng USB hoặc cấp nguồn thông qua Adaptor với điện áp khuyên dùng là 7 - 12 DVC. Tốt nhất, bạn nên cấp nguồn bằng pin 9V là hợp lý nhất nếu bạn không có sẵn nguồn từ cổng USB. Nếu cấp vượt quá giới hạn sẽ làm hỏng Arduino UNO R3.

2. Các chân vào ra của Arduino R3

Arduino R3 có 14 chân digital dùng để đọc, xuất tín hiệu. Chúng chỉ có 2 mức điện áp là 0V và 5V với dòng vào/ra tối đa trên mỗi chân là 40mA. Ở mỗi chân đều có các điện trở pull - up được cài đặt ngay trong vi điều khiển ATmega328.


3. Một số chân digital có chức năng đặc biệt


- 2 chân Serial 0 RX và 1 TX đùng để gửi và nhận dữ liệu từ TTL Serial. Arduino Uno có thể giao tiếp với thiết bị khác thông qua 2 chân này. Kết nối bluetooth có thể nói là kết nối Serial không dây. Nếu không cần giao tiếp Serial bạn không nên sử dụng 2 chân này nếu không cần thiết.

- Chân PWM: Cho phép bạn xuất ra xung PWM với xung lực là 8bit bằng hàm analogWrite.

- Chân giao tiếp SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK).  Ngoài các chức năng thông thường, 4 chân này còn dùng để truyền phát dữ liệu bằng giao thức SPI với các thiết bị khác.

- Arduino UNO có 6 chân analog (A0 → A5) cung cấp độ phân giải tín hiệu 10bit để đọc giá trị điện áp trong khoảng 0V → 5V. Với chân AREF trên board, bạn có thể để đưa vào điện áp tham chiếu khi sử dụng các chân analog. Tức là nếu bạn cấp điện áp 2.5V vào chân này thì bạn có thể dùng các chân analog để đo điện áp trong khoảng từ 0V  → 2.5V với độ phân giải vẫn là 10bit.

Sản phẩm khác: Mạch Arduino Nano V3.0 ATmega328P
