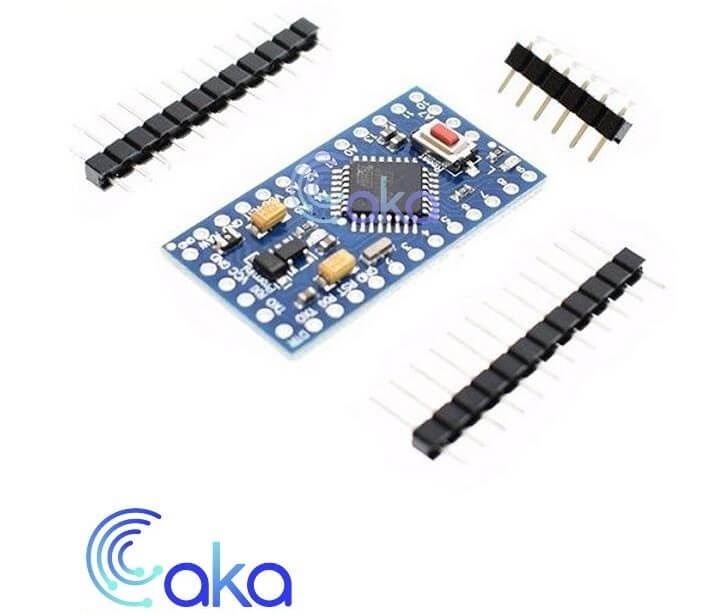

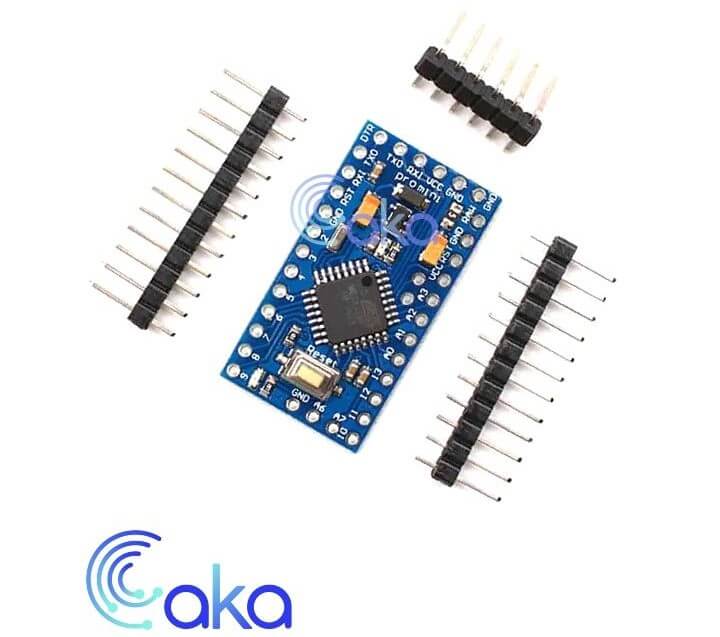

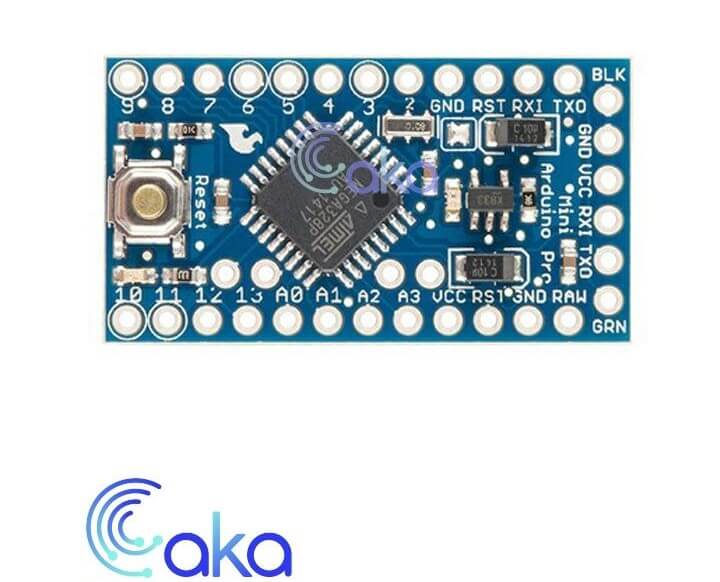

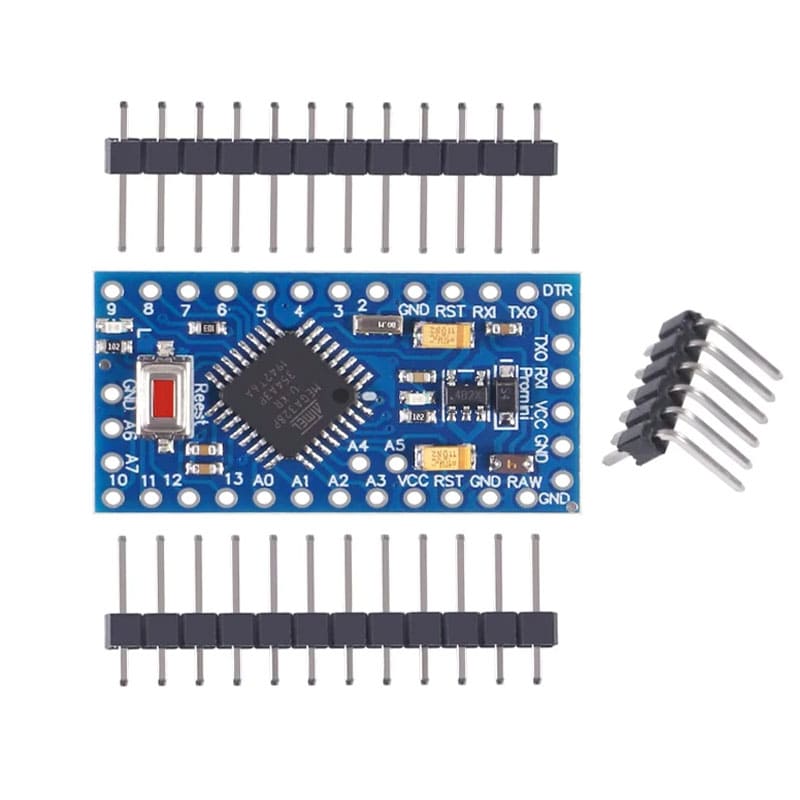

Arduino Pro Mini

Arduino Pro Mini là board có kích thước cực kỳ nhỏ gọn, giá thành rẻ nhất trong các loại Board Arduino hiện nay, với việc thu nhỏ và tách phần nạp là Board USB to serial UART ra khỏi board làm cho board thực sự trở nên phù hợp cho các ứng dụng nhỏ và không cần phải phí tiền cho phần mạch nạp như board Arduino Nano, chúng ta có thể thỏa thích sử dụng board Arduino Pro Mini, Arduino Pro Micro để làm các project mini mà không sợ tốn kém quá nhiều chi phí so với Arduino Uno R3.


Thông số kĩ thuật  Arduino Pro Mini


• IC chính: ATmega328P-AU.

• Tần số xung thạch anh: 16Mhz.

• Số chân Digital: D0~D13

• Số chân Analog: A0~A7.

• Thiết kế nhỏ gọn, linh kiện gia công board mạch chất lượng cao.

• Tương thích Code với Arduino Uno và Nano.


Arduino Pro Mini có chất lượng tốt, phần cứng tương đương với nguyên mẫu gốc của Arduino về thiết kế và linh kiện sử dụng. Arduino Pro là phiên bản nhỏ gọn nhất trong các dòng Arduino nhưng vẫn giữ đầy đủ tính năng tương đương với Arduino Uno/Nano do cùng sử dụng Vi điều khiển chính là ATmega328P, vì là phiên bản sử dụng chip dán nên Arduino Pro Mini sẽ có nhiều hơn Arduino Uno 2 chân Analog là A6 và A7.

Với thiết kế nhỏ gọn và giá thành phải chăng, Arduino Pro Mini là sự lựa chọn tối ưu cho vô số các ứng dụng khác nhau.

Hướng dẫn sử dụng Arduino Pro mini

Arduino Pro Mini là 1 module rất nhỏ, sử dụng chip ATmega328P. Adruino Pro Mini đặc biệt thích hợp cho các ứng dụng thực tế đòi hỏi sự gọn gàng.

Vì sử dụng chung dòng chip ATmega328 nên việc lập trình và thiết kế ứng dụng hoàn toàn tương tự board Arduino Uno R3. Ngoài ra có 1 sự khác biệt nhỏ là board Arduino Pro Mini có tới 8 cổng analog (thay vì 6 như trên Arduino Uno R3). Trong đó 2 ngõ analog A6,A7 không thể xuất tín hiệu digital.

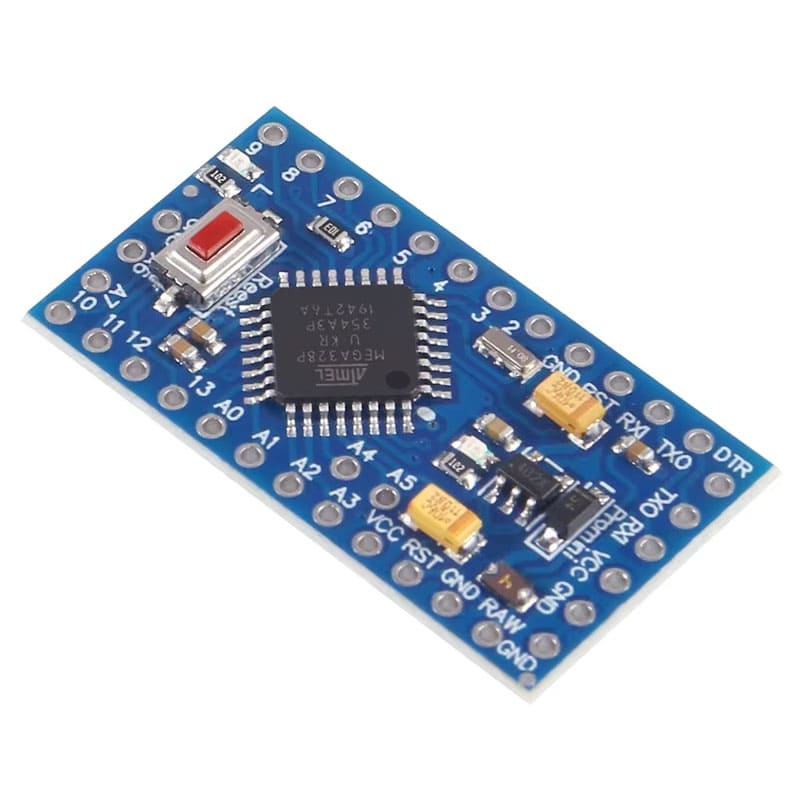

Board Arduino Pro Mini 5V 16Mhz mặc định sử dụng nguồn 5V và chạy ở xung nhịp 16Mhz. Tuy nhiên trên board có sẵn đầu vào RAW để cấp nguồn thông qua mạch
điều áp từ 3.3V – 12Vhoặc Vcc cấp nguồn 3.3V hoặc 5V.

Module Arduino Pro Mini không có sẵn giao tiếp USB. Điều này có nghĩa là bạn không thể cắm trực tiếp board Arduino Pro Mini vào máy tính như Arduino Mega 2560, Arduino Uno R3, Arduino Nano. Tuy nhiên có thể sử dụng board Arduino Uno R3 để lập trình cho Arduino Pro Mini. Cách làm như sau:

+ Tháo chip ATmega328 trên board Arduino Uno R3 ra.

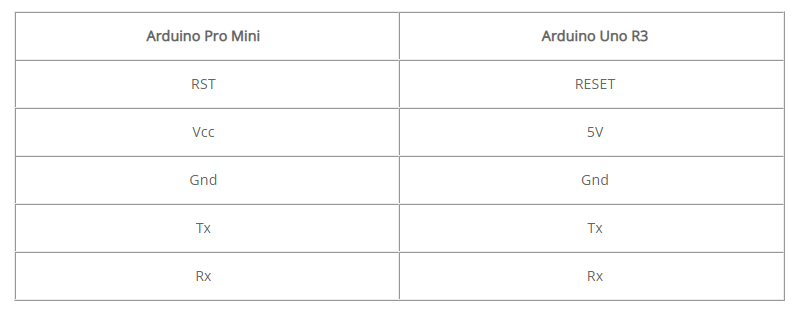

+ Gắn chân theo sơ đồ:

+ Cắm Arduino Uno R3 vào cổng USB máy tính đèn LED trên Arduino Pro Mini nhấp nháy như vậy đã kết nối Arduino Pro Mini với máy tính

Trong phầm mềm Arduino IDE để upload chương trình làm như sau:

+ Chọn: Tools > Board > Arduino Pro or Pro Mini (5V, 16MHz) w/ ATmega 328

+ Chọn cổng COM thích hợp
