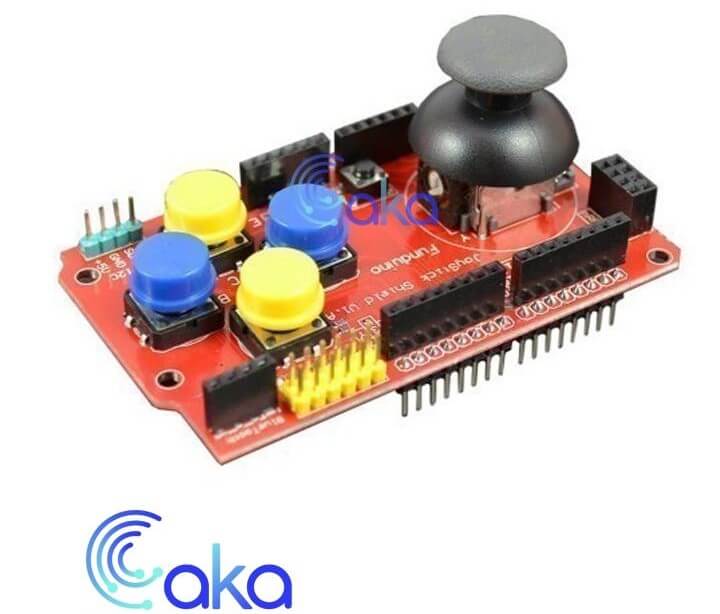

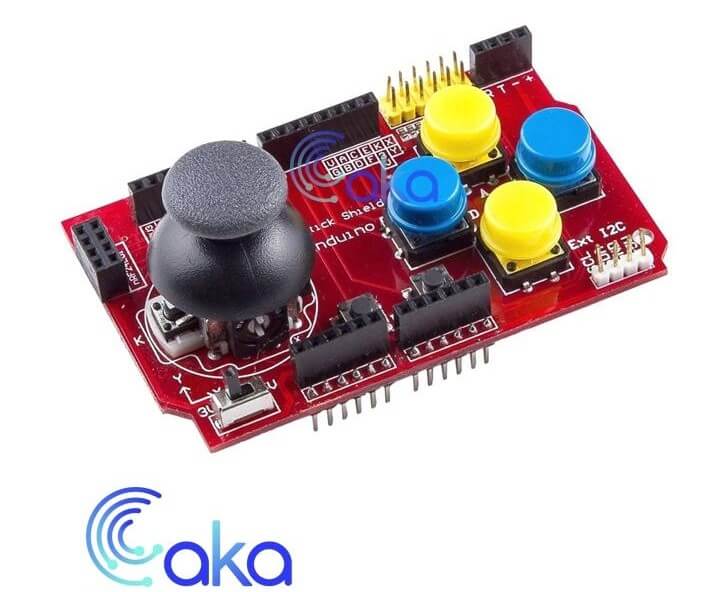

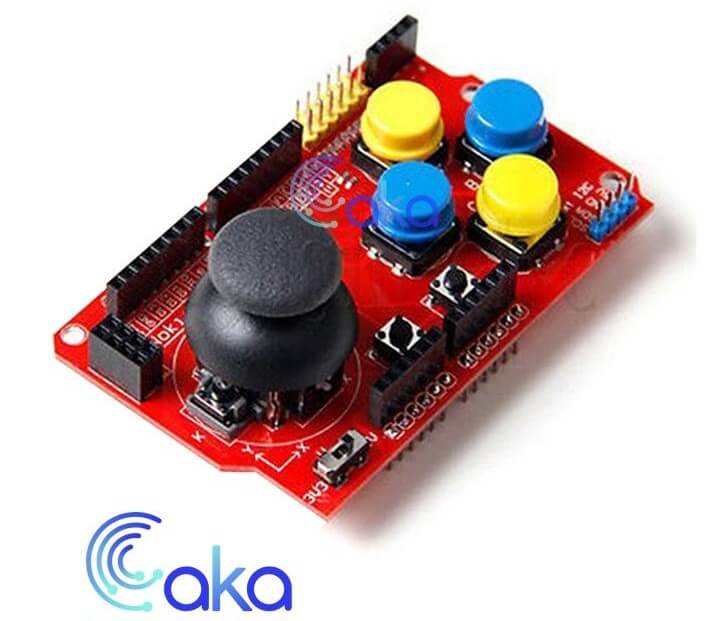

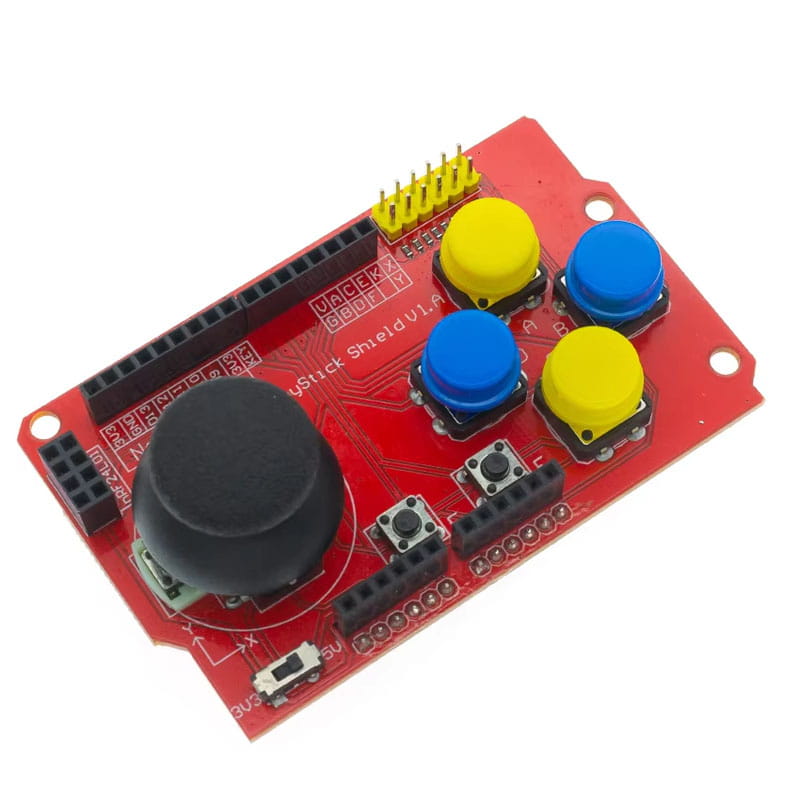

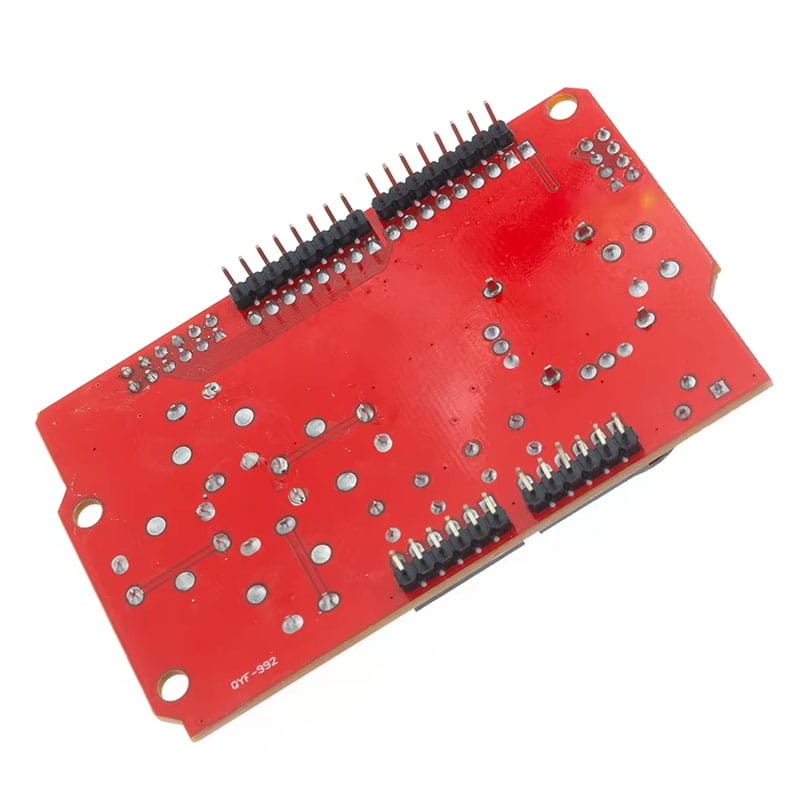

Arduino Joystick Shield

Arduino JoyStick Shield được thiết kế để kết hợp với Arduino như 1 tay cầm điều khiển chuyên nghiệp, Shield hỗ trợ 1 Joystick và 6 phím nhấn điều khiển linh hoạt, ngoài ra còn có các socket để thể gắn thêm các mạch như: NRF24L01+, LCD Nokia5110, Bluetooth HC-06, ngõ ra giao tiếp I2C,….

THÔNG SỐ KỸ THUẬT  Arduino JoyStick Shield


• Một cổng nối tiếp TTL
• Giao diện analog (A2 - A5)
• Giao diện số (D8 - D13)
• Nút đặt lại Arduino

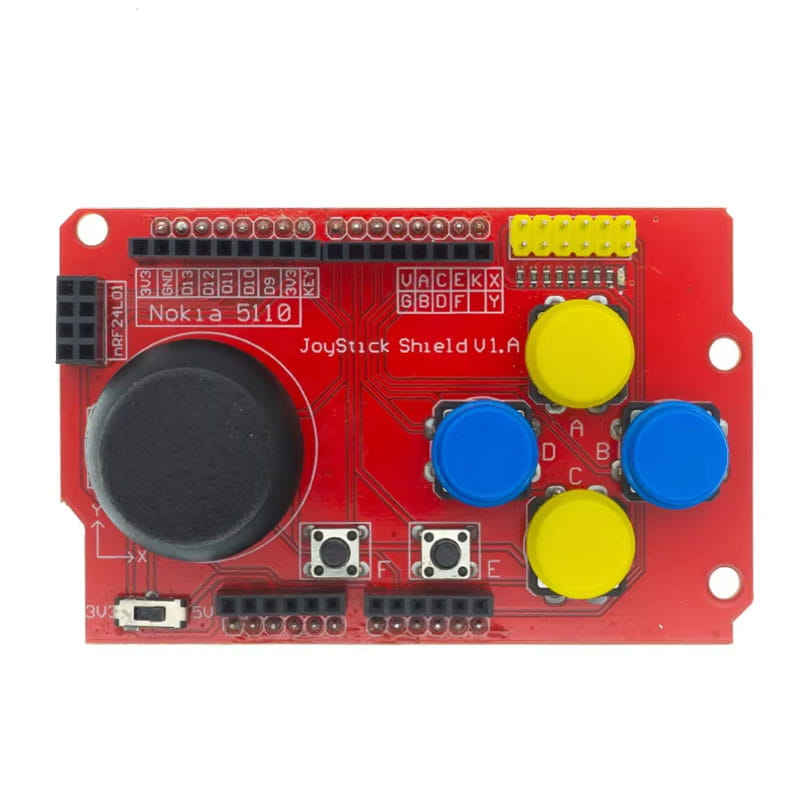

Sơ đồ chân kết nối Arduino JoyStick Shield


• Mạch thu phát RF nRF24L01+: IRQ-D8 CE-D9 CSN-D10 MOSI-D11 MISO-D12 CLK-13

• Mạch thu phát Bluetooth HC-06: RXD-D1 TXD-D0
• Nút bấm – Button: A~D2 B~D3 C~D4 D~D5 E~D6 F~D7 X~A0 Y~A1 Key_Joystick~D8
• Màn hình Nokia 5110: 3V3 GND D13 D12 D11 D10 D9 3V3



Trên Arduino Joystick shield gồm có 7 nút nhấn:


– 4 nút điều khiển lớn

– 2 nút điều khiển nhỏ

– Và 1 cần điêu khiển Joystick 2 trục


Các nút bấm tạm thời được kết nối với chân kỹ thuật số Arduino 2-6; khi ấn chúng sẽ kéo pin xuống thấp (sử dụng kéo bên trong của Arduino). Di chuyển dọc của cần điều khiển sẽ tạo ra một điện áp analog tương ứng trên chân tương tự 0, tương tự, chuyển động theo chiều ngang của cần điều khiển có thể được theo dõi trên pin.
