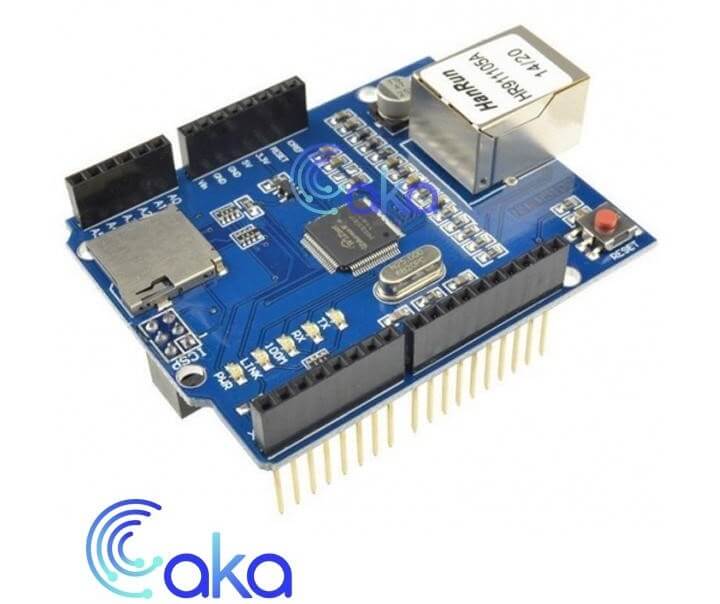

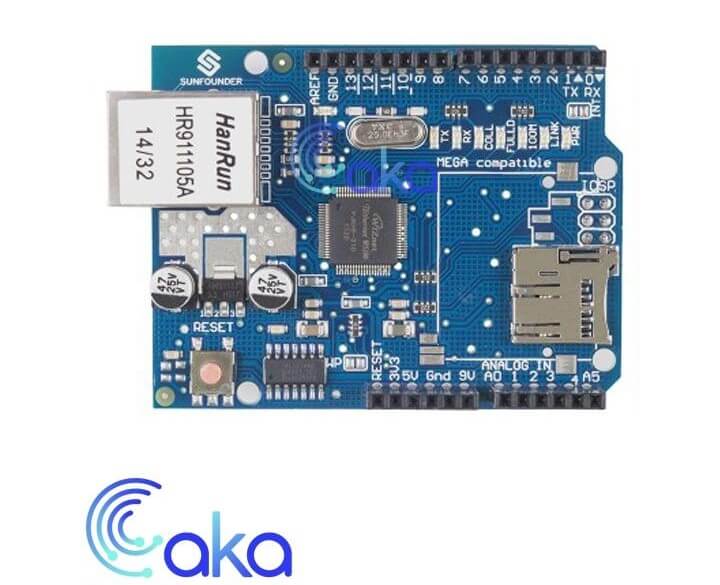

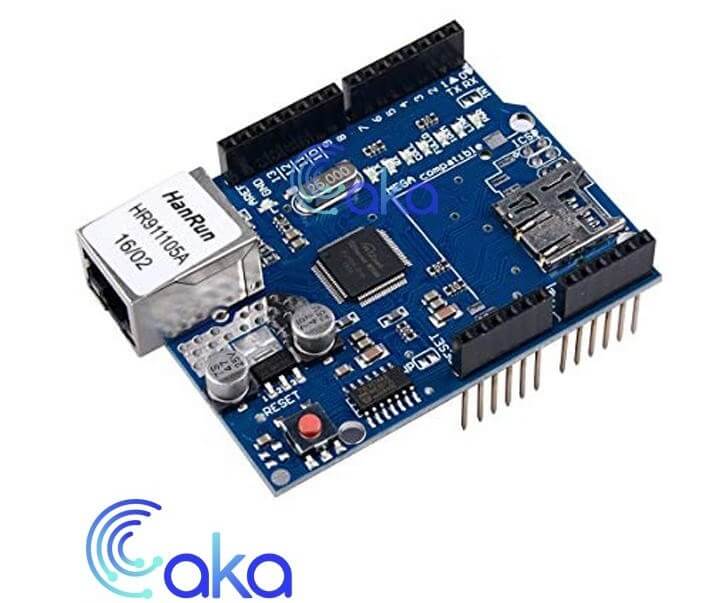

Arduino Ethernet Shield W5100

Arduino Ethernet Shield tương thích với Arduino Uno và Mega (sử dụng Ethernet Thư viện). Bạn có thể truy cập vào khe cắm thẻ trên board và sử dụng thư viện SD được bao gồm  tích hợp trong bộ thư viện có sẵn trong trình biên dịch arduino.




Arduino Ethernet Shield có thể thực hiện truyền dữ liệu thông qua 2 giao thức là TCP và UDP. Số đường truyền dữ liệu song song tối đa là 4. Đây chính là điểm mạnh của W5100 so với Microchip ENC28J60. Khả năng truyền song song cùng lúc 4 luồng dữ liệu giúp board có khả năng nhận dữ liệu từ internet với tỉ lệ lỗi thấp hơn (nguyên nhân thường là do mất dữ liệu trên đường truyền hoặc do thời gian truyền vượt quá giới hạn – time out).

THÔNG SỐ KĨ THUẬT Arduino Ethernet Shield


• Để sử dụng phải có board mạch Arduino đi kèm
• Hoạt động tại điện áp 5V (được cấp từ mạch Arduino)
• Chip Ethernet: W5100 với buffer nội 16K
• Tốc độ kết nối: 10/100Mb
• Kết nối với mạch Arduino qua cổng SPI
• Thư viện và code mẫu có sẵn trong chương trình Arduino.

Phần Cứng Arduino Ethernet Shield


• 1 mạch arduino uno hoặc mega.
• 1 shield ethernet
• 1 dây mạng RJ45
• 3 led
• 3 trở 220 hoặc 1K để bảo vệ led


Quá trình lắp rất đơn giản chỉ việc cắm các chân từ shield vào arduino.

Shield này cần sử dụng với các bo Arduino Uno Rev. 3 (hoặc mới hơn). Vì nó có quá nhiều chân nên sẽ không phù hợp với các bo Arduino phiên bản trước đó.

Các đặc tính của shield


Ethernet Shield dựa trên chip W51000, có bộ đệm 16K bên trong. Nó có tốc độ kết nối lên tới 10 / 100Mb.

Nó dựa vào thư viện Arduino Ethernet, đi kèm với môi trường phát triển.

Ngoài ra còn có một khe cắm micro SD trên bo mạch cho phép bạn lưu trữ rất nhiều dữ liệu.

Bo cũng có không gian để bổ sung module Power over Ethernet (PoE), cho phép bạn cấp nguồn cho Arduino qua kết nối Ethernet.
