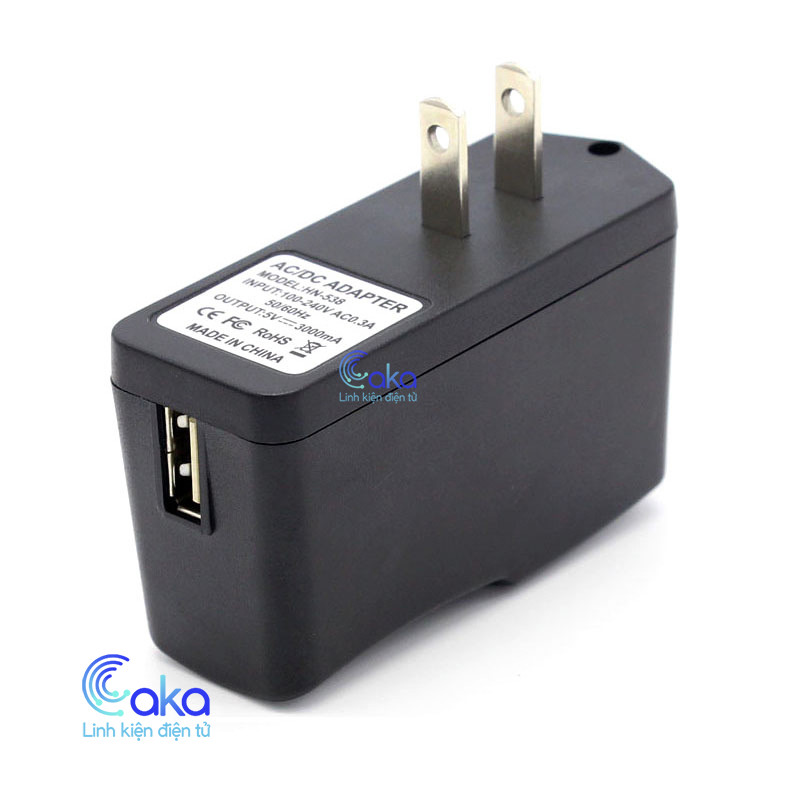

Adapter nguồn USB 5V 3A Raspberry Pi cho máy tính nhúng bảo vệ ngắn mạch, quá tải

Nguồn 5V-3A ngõ ra USB, thường dùng cho máy tính nhúng như Raspberry Pi, Nano Pi, Orange Pi, hoặc board Arduino...

Ngoài ra Adapter nguồn USB 5V 3A cho máy tính nhúng HN-538 là bộ nguồn điện áp không đổi cách ly được công ty chúng tôi phát triển đặc biệt cho điện thoại di động,MID, nguồn điện di động, v.v. đáp ứngCE, EMC, kích thước siêu nhỏ, hiệu suất cao và đầy đủ đầu vào dải điện áp. Thiết kế mạch cấu trúc liên kết cách ly mới làm cho sản phẩm có các đặc tính của tiếng ồn thấp, tiết kiệm năng lượng, bảo vệ môi trường, tuổi thọ cao, v.v.
(A)Bảo vệ mạch hở: Khi đầu nối đầu ra không có tải và hở mạch, đầu nối đầu vào bình thường là đầu vào và sản phẩm sẽ khôngbị hỏng.
(B ) Bảo vệ ngắn mạch: Nếu có bất thường ở đầu ra, khiến cực dương và cực âm của đầu ra bị đoản mạch, sản phẩm sẽ kích hoạt chức năng bảo vệ ngắn mạch, để không gây ra hư hỏng vĩnh viễn do sự bất thường này.
(C ) Bảo vệ quá tải / tải nhẹ: Sản phẩm này là thiết kế điện áp không đổi, tải trong phạm vi thiết kế , điện áp đầu ra sẽ không đổi, khi tải đầu ra vượt quá hoặc không được sử dụng trong phạm vi thiết kế, sản phẩm sẽ bị quá tải / tải nhẹ Chuyển trạng thái bảo vệ:

1 ) Nếu dòng điện đầu ra quá thấp, ổ đĩa bên trong của IC PWM nguồn sẽ chuyển sang trạng thái giảm tần số đầu ra thấp để giảm tiêu thụ điện năng
2 ) Nếu dòng điện ở đầu ra quá lớn, sản phẩm sẽ chuyển sang trạng thái bảo vệ nguồn không đổi để ngăn chặn các điều kiện bất thường như quá tải và ngắn mạch đầu ra bão hòa máy biến áp trong thời gian thực, giúp cải thiện độ tin cậy của nguồn điện.

Thông số kỹ thuật.

• Điện áp đầu vào:
• Điện áp định mức: 100-240Vac
• Phạm vi điều chỉnh: 90-264Vac
• Tần số đầu vào:
• Tần số định mức: 50 / 60Hz
• Phạm vi điều chỉnh: 47-63Hz
• Dòng điện đầu vào:
• Khi điện áp xoay chiều đầu vào là giới hạn dưới của giá trị điện áp danh định, điện áp đầu ra được tải đầy đủ và dòng điện xoay chiều đầu vào là 0,3A .
• Điện năng tiêu thụ không tải:
• Đầu vào 240Vac / 50Hz , tiêu thụ điện năng ít hơn 0,5W
• Dòng khởi động:
• Khi đầu ra là tải định mức, nhiệt độ môi trường là 25 ° C , dòng khởi động tối đa nhỏ hơn 10A khi đầu vào nguồn điện khởi động nguội 240Vac
• Rò rỉ hiện tại: Khi điện áp đầu vào là 240Vac , dòng rò tối đa là 0,5mA

+ Chức năng bảo vệ ngắn mạch:

- Bảo vệ ngắn mạch:
Bộ đổi nguồn có thể trở lại trạng thái làm việc bình thường khi ngắt mạch ngắn
- Bảo vệ quá dòng:
Khi lỗi quá dòng được loại bỏ, nguồn điện sẽ tự động hoạt động bình thường trở lại
- Bảo vệ quá áp:

Adapter nguồn USB 5V 3A Raspberry Pi cho máy tính nhúng bảo vệ ngắn mạch, quá tải

Adapter nguồn USB 5V 3A Raspberry Pi cho máy tính nhúng bảo vệ ngắn mạch, quá tải

Adapter nguồn USB 5V 3A Raspberry Pi cho máy tính nhúng bảo vệ ngắn mạch, quá tải
