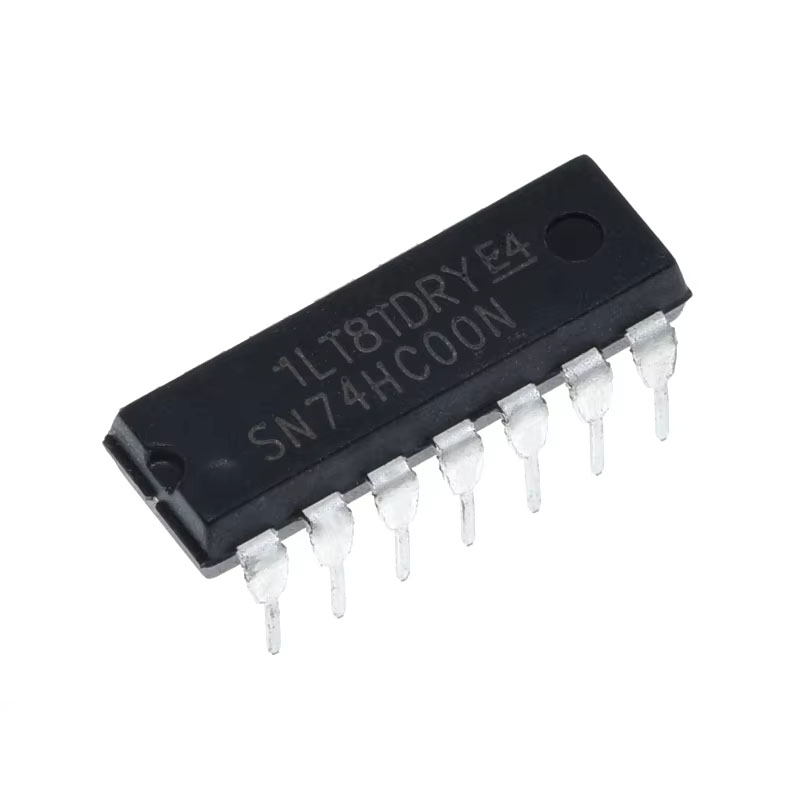

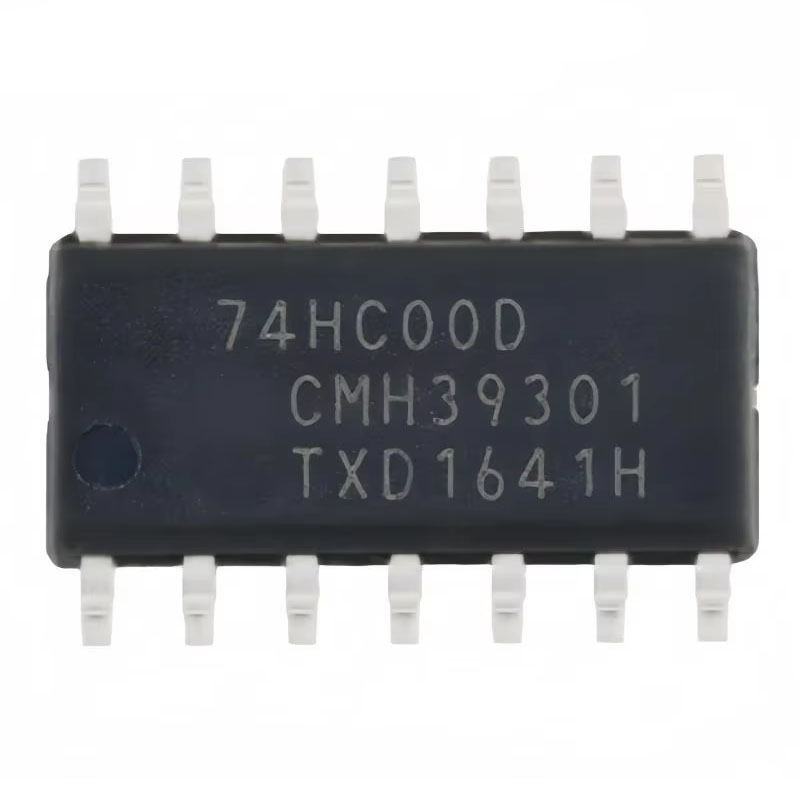

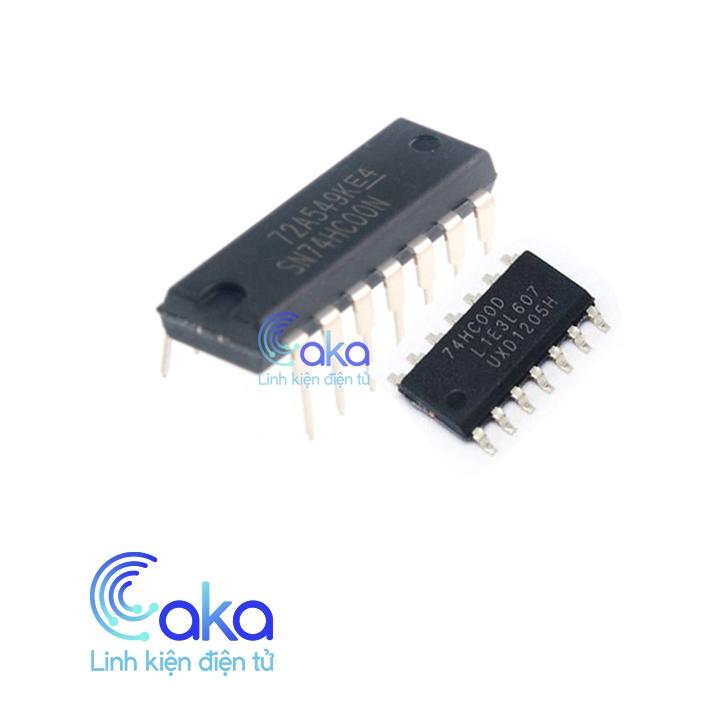

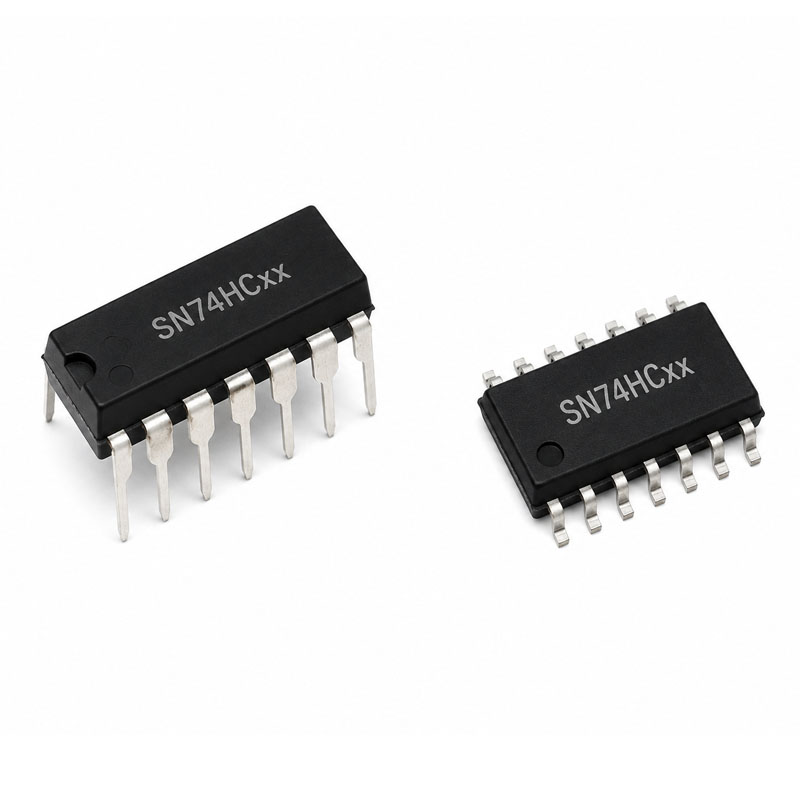

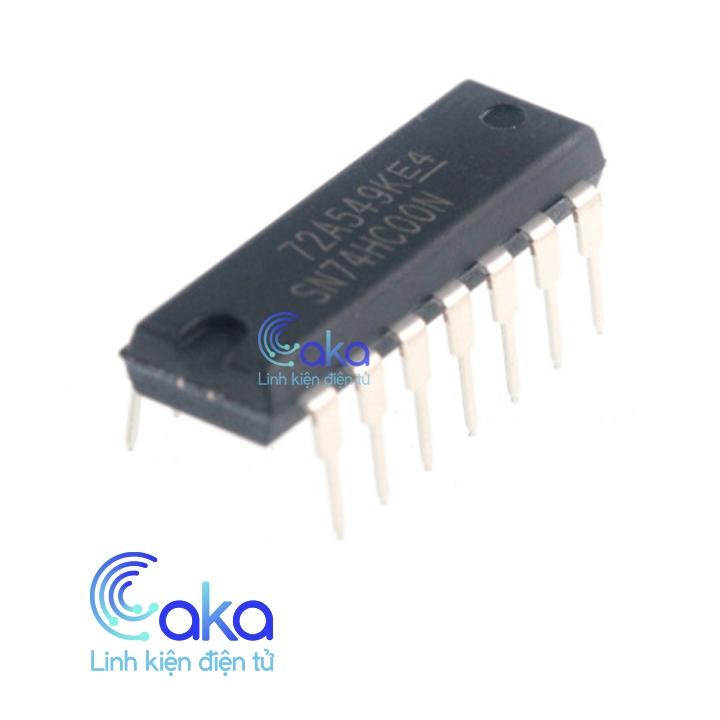

IC SN74HC00 Cổng NAND

IC 74HC00 là vi mạch logic CMOS tốc độ cao thuộc dòng 74HC, tích hợp 4 cổng NAND 2 ngõ vào độc lập trong cùng một IC.

IC thực hiện chức năng logic NAND:
- Output ở mức LOW khi tất cả input ở mức HIGH
- Output ở mức HIGH trong các trạng thái còn lại

74HC00 có tốc độ xử lý cao, tiêu thụ điện năng thấp và tương thích tốt với chuẩn TTL CMOS nên được sử dụng rộng rãi trong các mạch điện tử số.

Ứng dụng phổ biến:
- Mạch logic số
- Mạch xử lý tín hiệu logic
- Arduino và DIY
- Hệ thống điều khiển điện tử
- Mạch tạo dao động
- Hệ thống nhúng
- Học tập điện tử cơ bản

Ưu Điểm Nổi Bật
- Tích hợp 4 cổng NAND độc lập
- Tốc độ xử lý cao
- Tiêu thụ điện năng thấp
- Tương thích TTL và CMOS
- Hoạt động ổn định
- Dạng DIP14 dễ sử dụng
- Phù hợp cho học tập và DIY

Thông Số Kỹ Thuật
- Model: 74HC00 / SN74HC00
- Loại IC: Quad NAND Gate
- Số cổng NAND: 4
- Số input mỗi cổng: 2
- Công nghệ: CMOS
- Điện áp hoạt động: 2V ~ 6V
- Điện áp logic tiêu chuẩn: 5V
- Số chân: 14 chân
- Tương thích TTL: Có
- Tốc độ hoạt động cao
- Nhiệt độ hoạt động: -40°C ~ 85°C
