Mạch sạc và cấp nguồn DC J5019

Mạch sạc và cấp nguồn DC J5019 được sử dụng trong các ứng dụng cấp nguồn bằng pin Lithium (Pin Lipo, 18650,...), mạch là sự kết hợp giữa IC sạc pin TP4056 và mạch nâng áp công suất đầu ra 7W với giải điện áp đầu ra linh hoạt 4.3~27VDC.

Thông số kỹ thuật :

• Nguồn đầu vào: 4.5~8VDC (recommended 5VDC)

• Dòng sạc : 1A

• Điện áp khi pin đầy: 4.2VDC

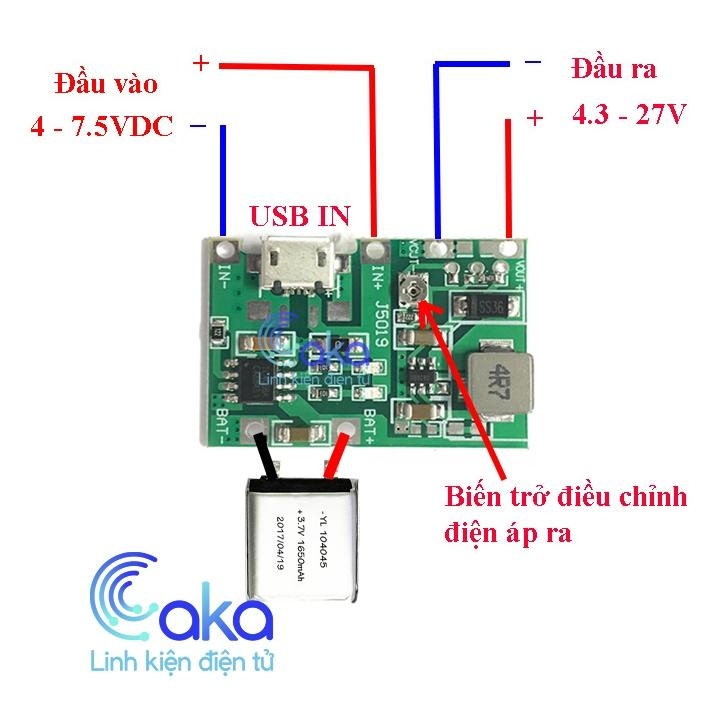

• Điện áp đầu ra Vout: 4.3~27VDC (điều chỉnh bằng biến trở)

• Công suất đầu ra tối đa: 7W

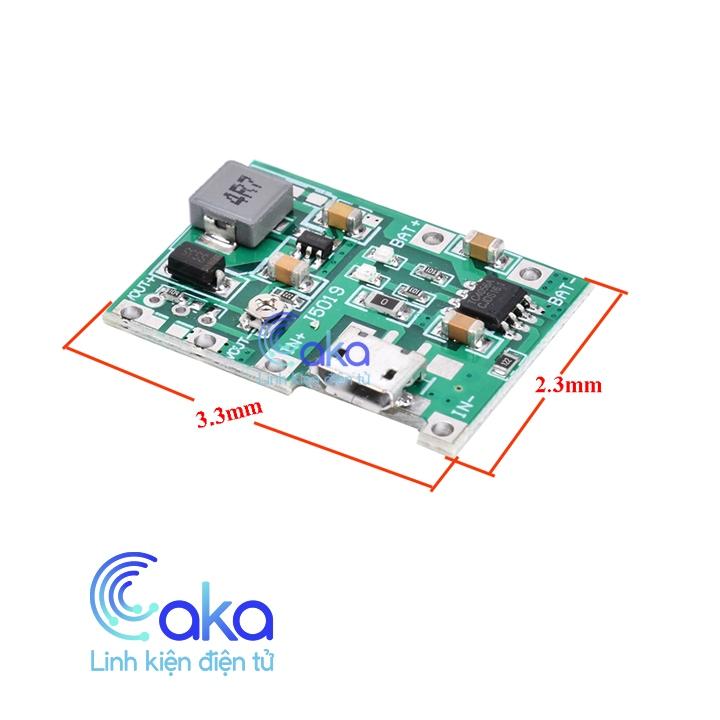

• Kích thước: 33 x 23mm.

Lưu ý :

• Khi thấy nguồn đầu ra bị sụt áp thì nên ngắt nguồn và sạc pin để tránh làm hư pin vì mạch chỉ có chức năng sạc pin chứ không có chức năng bảo vệ pin khi điện áp thấp.

• Công suất của mạch là 7W, không sử dụng quá công suất định mức sẽ làm cháy mạch (ví dụ nối vào motor khi khởi động dòng đề của motor lớn hơn 7W sẽ làm cháy mạch), cách tính dòng điện đầu ra tối đa: 5VDC (7/5=1.4A), 12VDC (7/12=0.6A),...

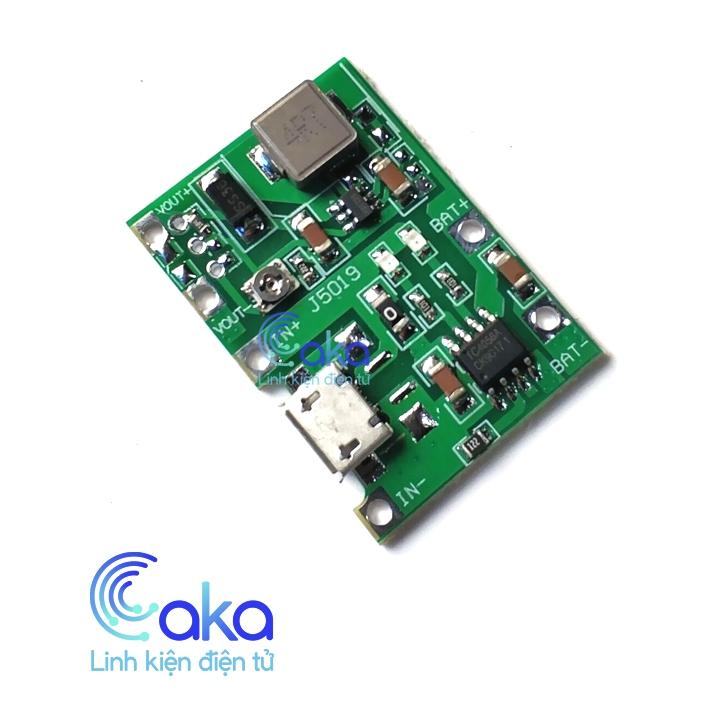

Mạch sạc và cấp nguồn DC J5019

Mạch sạc pin Lithium và cấp nguồn DC J5019
