Mạch bảo vệ pin 3S 20A cell 18650

Mạch bảo vệ pin 3S 20A cell 18650 có dòng xả tối đa lên đến 20A  được sử dụng để sạc 3 cell pin Lithium hoặc 18650 có điện áp trung bình 3.7~4.2VDC mắc nối tiếp, mạch có chức năng ngắt khi đầy, bảo vệ chập nguồn, quá áp và pin dưới áp quy định.
Mạch bảo vệ pin 3S 10A cell 18650 có thiết kế, chất lượng gia công và linh kiện rất tốt, phù hợp trong các thiết kế cần có mạch quản lý pin, sạc.

Thông số kỹ thuật :

• Loại pin: 18650, 26650, pin lithium polymer

• Kích thước sản phẩm: 59 * 20 * 3.4mm

• Điện áp Sạc: 12.6V – 13.0V

• Dòng xả đỉnh (giới hạn trên): 20A

• Dòng xả liên tục (giới hạn trên): 10A

Lưu ý :

• Mạch hoạt động yêu cầu 3 pin 15C-20C, hoặc 6 pin 10C-15C (18650 loại thường không thể khởi động mạch)

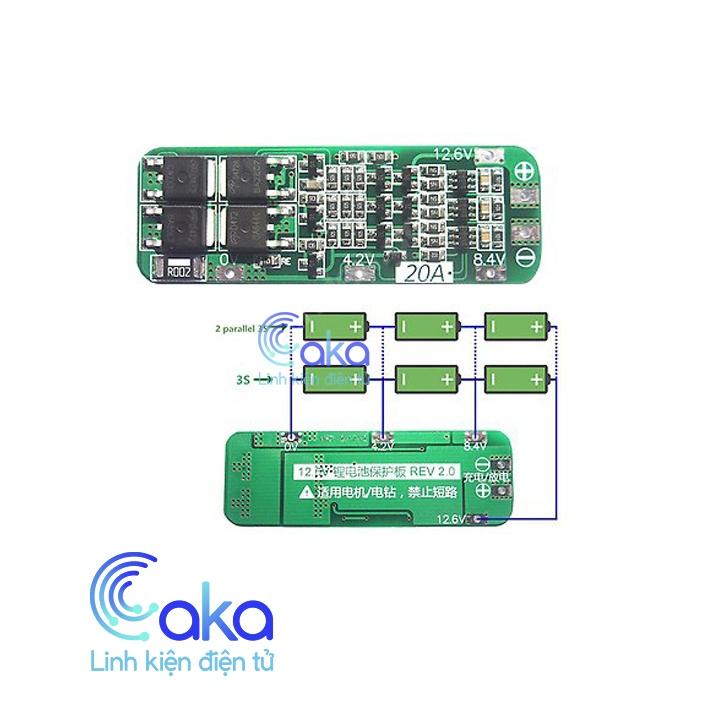

• Đấu nối theo đúng sơ đồ 0V, 4.2V, 8.4V, 12.6V, không được nối đoản mạch

• Khi động cơ hoạt động có tải, phải đấu song song với tụ nonpolarized (điện áp trên 25V, công suất 10uF-100uF), ngăn ngừa ngược gai điện áp xáo trộn tạo ra bởi các động cơ hoặc các tấm bảo vệ Phá vỡ ống MOS.

• Các viên pin thành phần nối song song chắc chắn rằng điện áp pin của từng giống nhau, nếu không giống nhau, xin vui lòng sạc lại các viên pin thành phần.

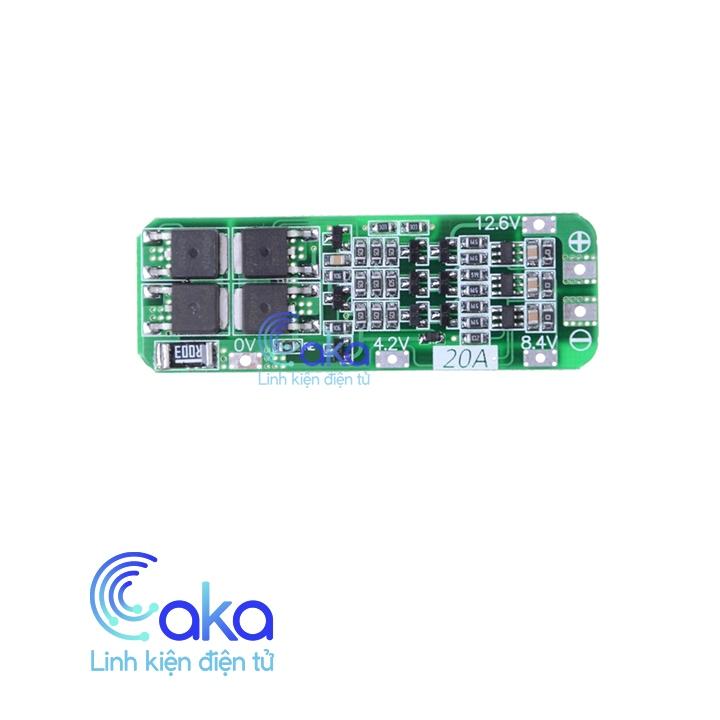

Mạch 3S 20A

Mạch bảo vệ pin 3S 20A cell 18650
