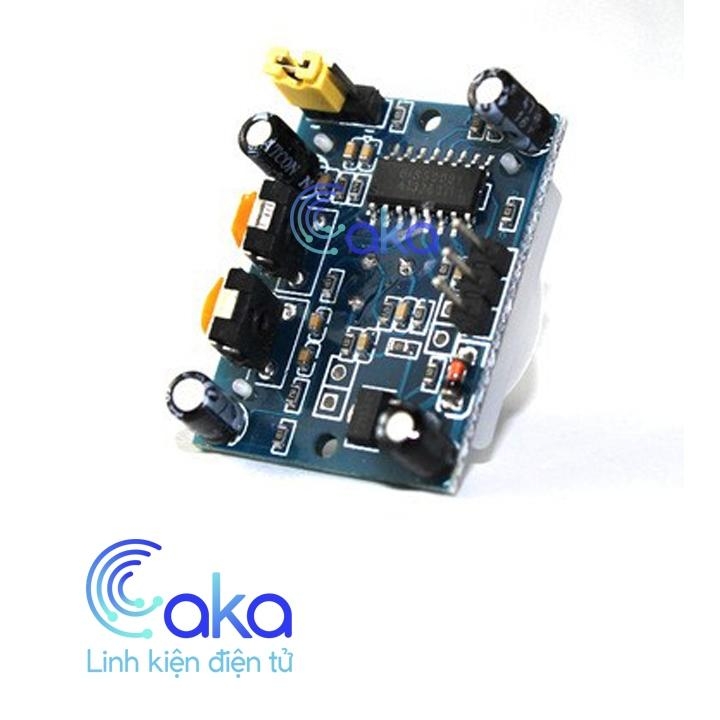

Cảm biến chuyển động HC-SR501

- Tự động phát hiện khi có người vào trong phạm vi hoạt động của cảm biến chuyển động.
- Đầu ra 1.5-3.3V thì module cảm biến chuyển động phát hiện vật thể.
- Kiểm soát ánh sáng (tùy chọn): Bạn có thể xem vị trí lắp quang trở, khi có quang trở, sẽ thiết lặp module hoạt động ban ngày hoặc ban đêm.
- Làm mạch cảm biến chống trộm, phát hiện vật thể, làm vòi xả nước tự động...

Cảm biến chuyển động HC-SR501

​Thông số kỹ thuật Cảm biến chuyển động HC-SR501

• Sử dụng điện áp: 4.5V - 20V DC
• Điện áp đầu ra: 0V - 3.3V DC

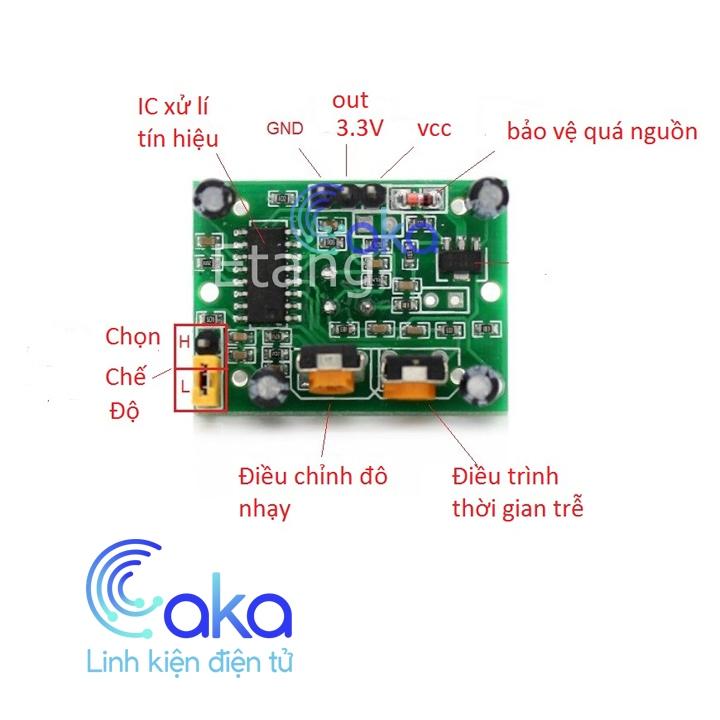

• Có 2 chế độ hoạt động:
  • (L) không lặp lại kích hoạt
  • (H) lặp lại kích hoạt
• Thời gian trễ: điều chỉnh trong khoảng 0.5-200S
• Góc quét <100 độ
• Sử dụng cảm biến: 500BP
• Khoảng các phát hiện: 2m -4.5m
• Kích thước PCB:32mm x 24mm

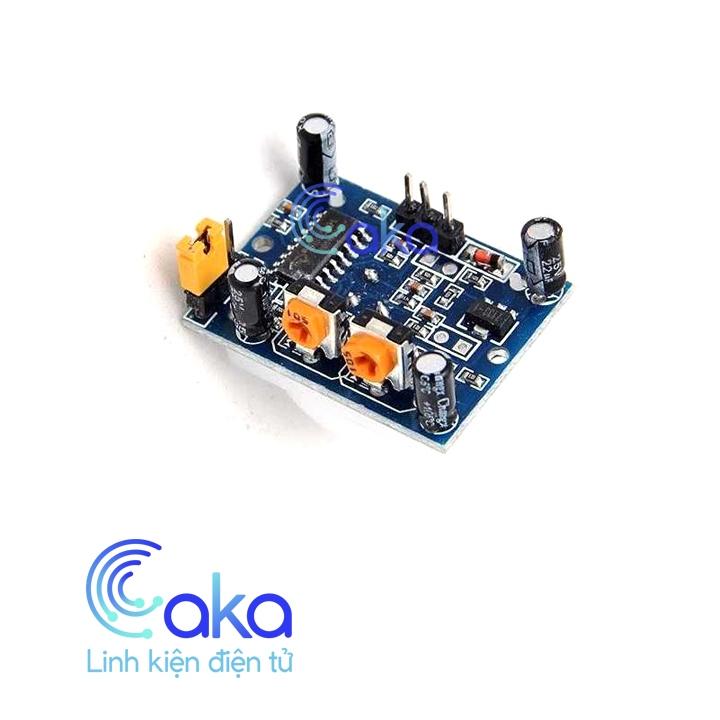

Cảm biến chuyển động HC-SR501

Lưu ý sử dụng Cảm biến chuyển động HC-SR501

Cài đặt: Khi khởi tạo, module cần thời gian khởi tạo khoảng 1 phút. Trong thời gian này, moudle tạo ra điện áp cao từ 1-3 lần sau đó vào chế độ chờ.

Điện áp ra 1.5-3.3V, nếu sử dụng I/O 4.5-5.5V bạn nên lắp thêm tran.

Nên cố gắng tránh ánh sáng trực tiếp và nguồn nhiễu gần với bề mặt lăng kính của các module, để tránh đưa ra tín hiệu nhiễu, tránh sử dụng môi trường nhiều gió.

Cảm biến chuyển động HC-SR501
